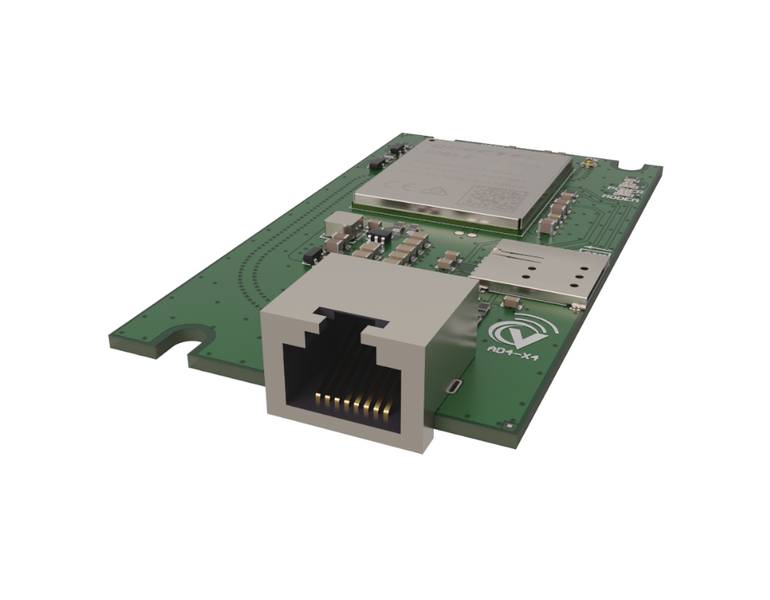

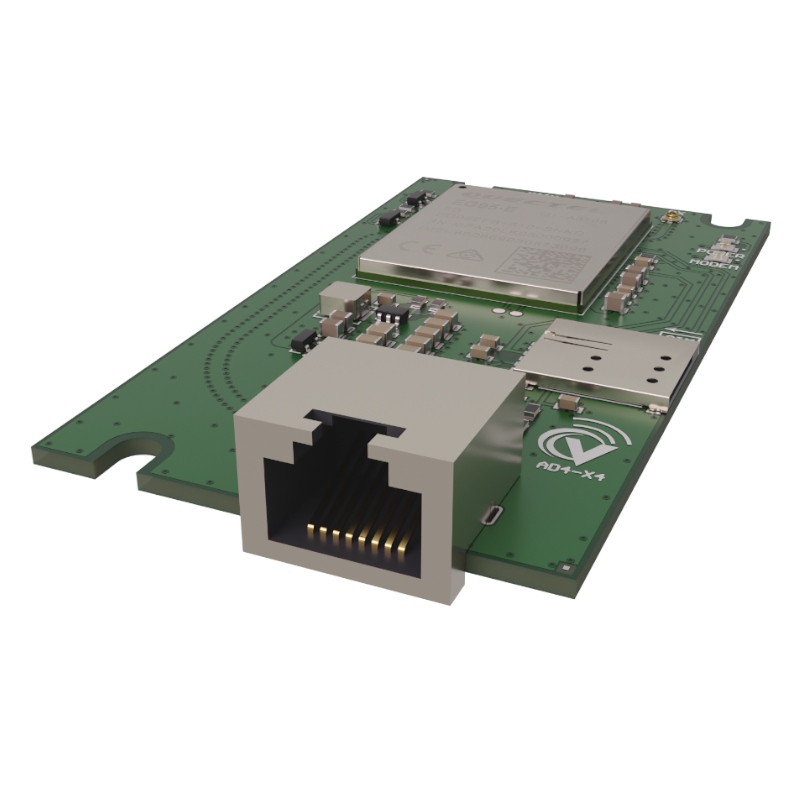

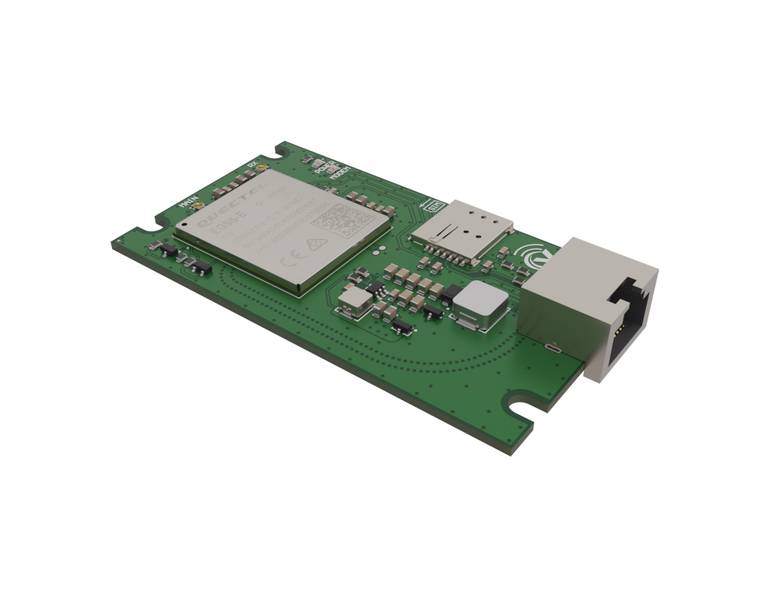

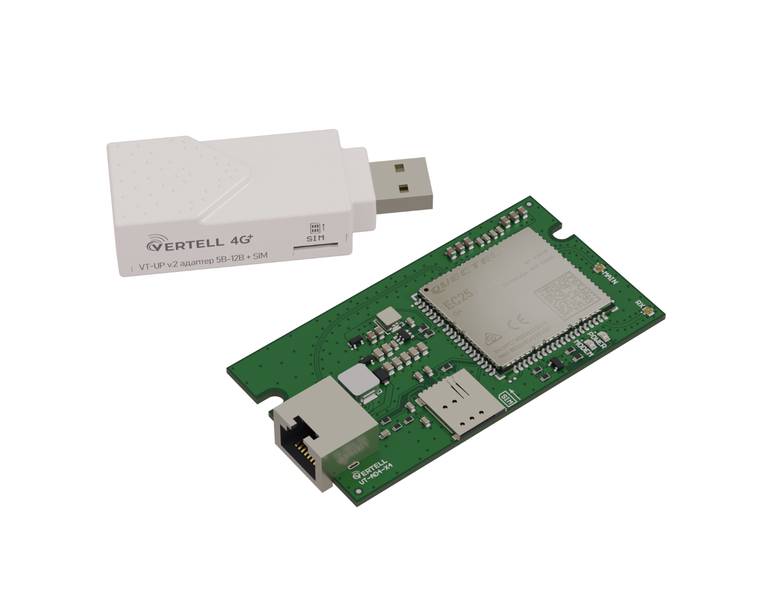

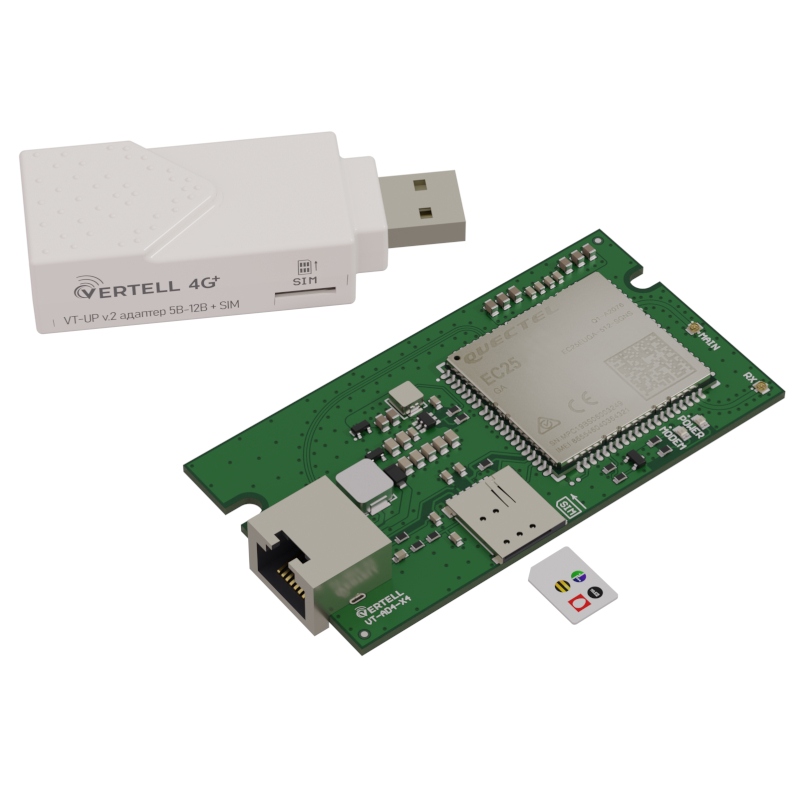

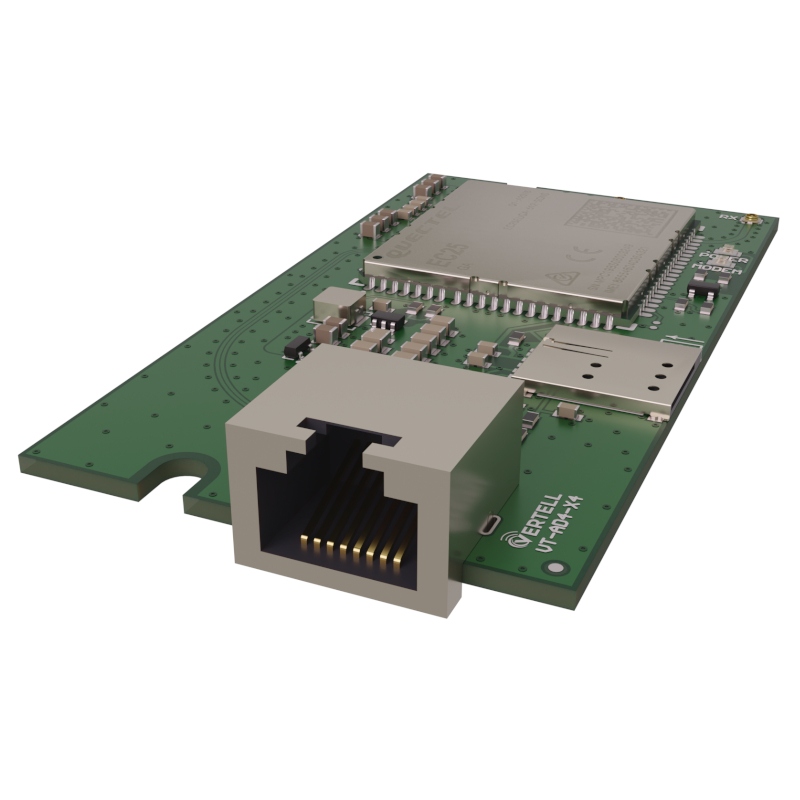

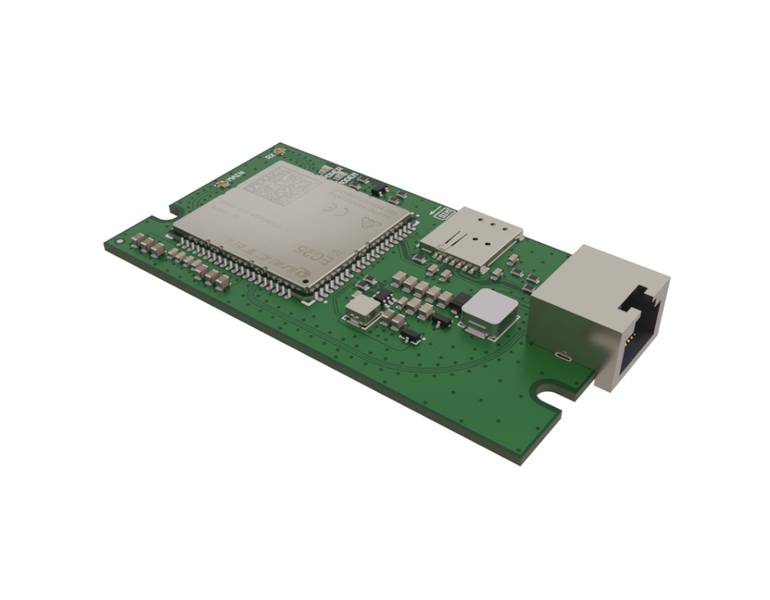

Встраиваемый модем VT-AD4-X4 v.2

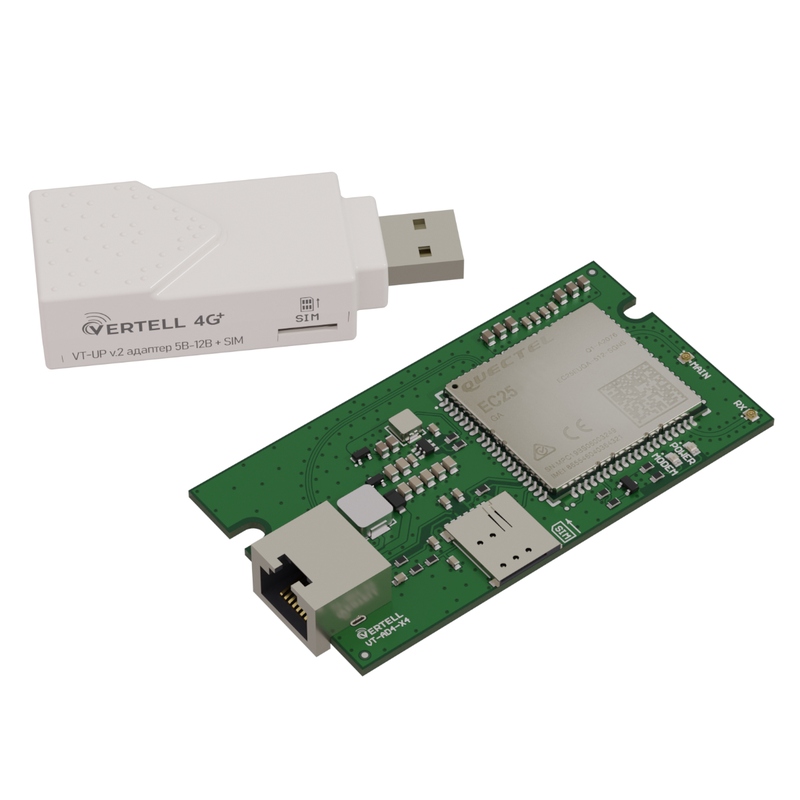

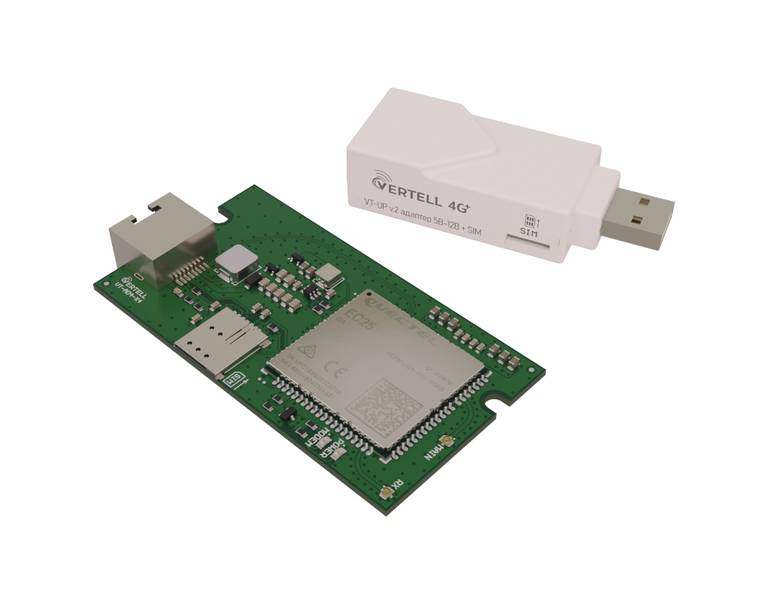

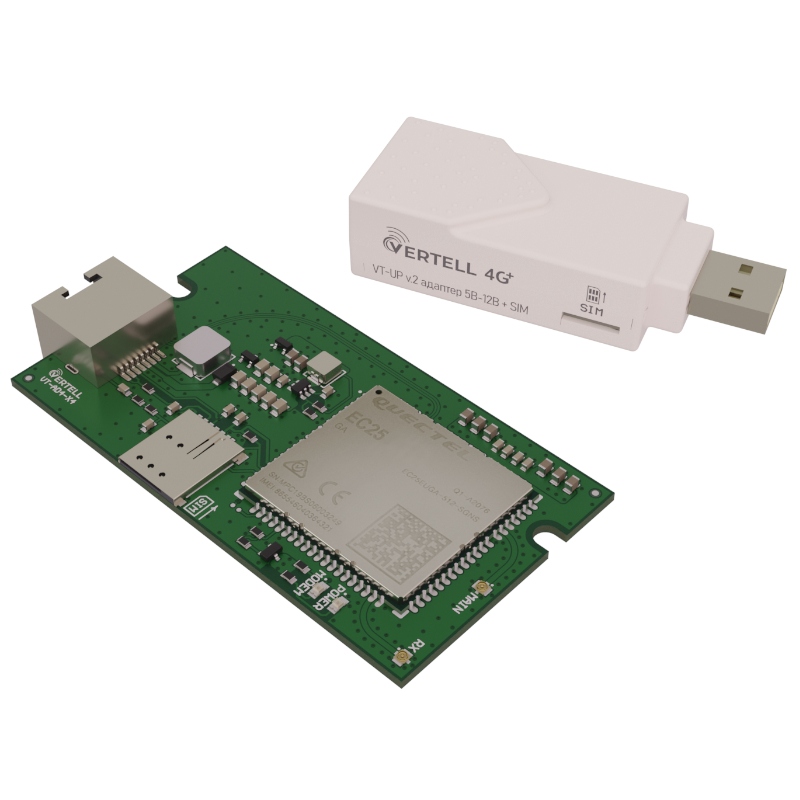

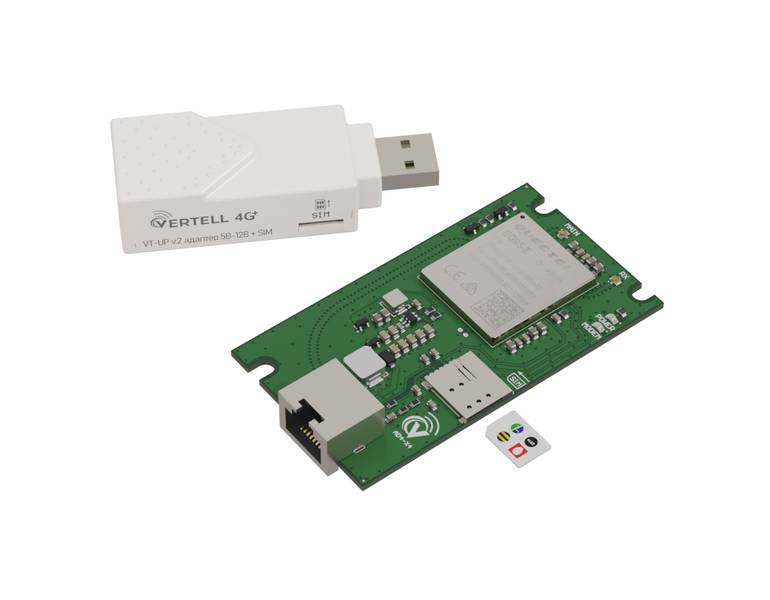

Модем VT-AD4-X4 v.2 – встраиваемый модем для работы с USB-роутерами предназначен для установки в антенну с герметичным боксом, отдельный бокс или щит. Установка модема внутри антенны позволяет получить максимальный сигнал LTE и осуществить передачу данных от антенны до места клиентского узла, например, компьютера, роутера или коммутатора, на расстояние до 15 м без потери качества сигнала.

Конструкция и элементная база VERTELL VT-AD4-X4 v.2 позволяет использовать модем в широких диапазонах температур от -40 до +70 °C без использования дополнительного подогрева благодаря надёжному и скоростному чипу модема QUECTEL EG95. Категория LTE (Cat. 4) модема обеспечивает скорость загрузки данных до 150 Мбит/c.

При монтаже вне помещений устройство необходимо защитить от влаги.

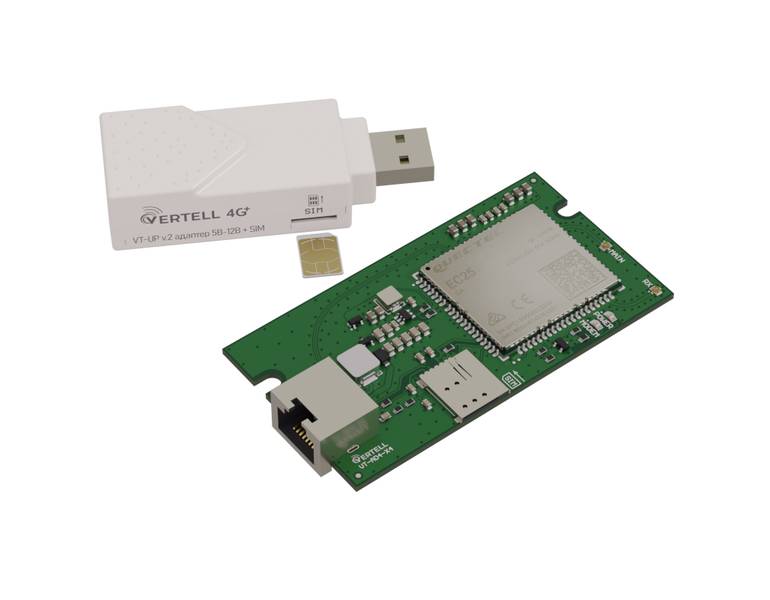

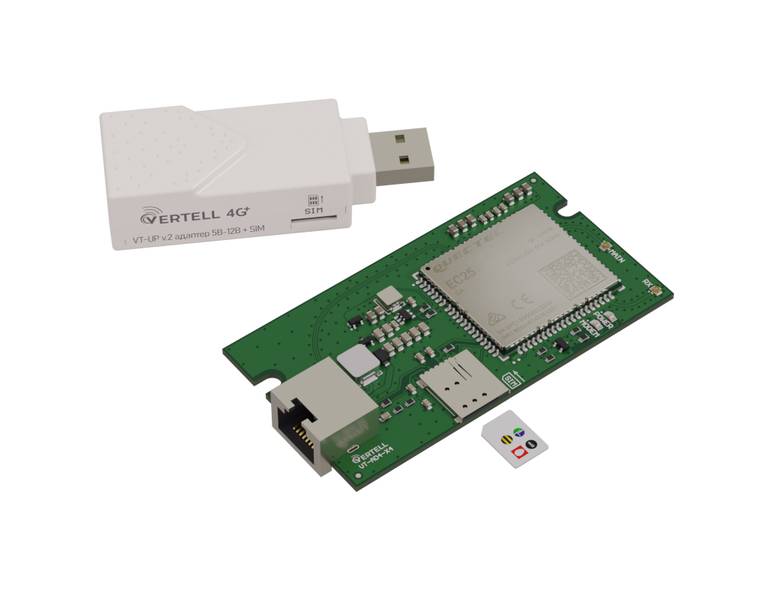

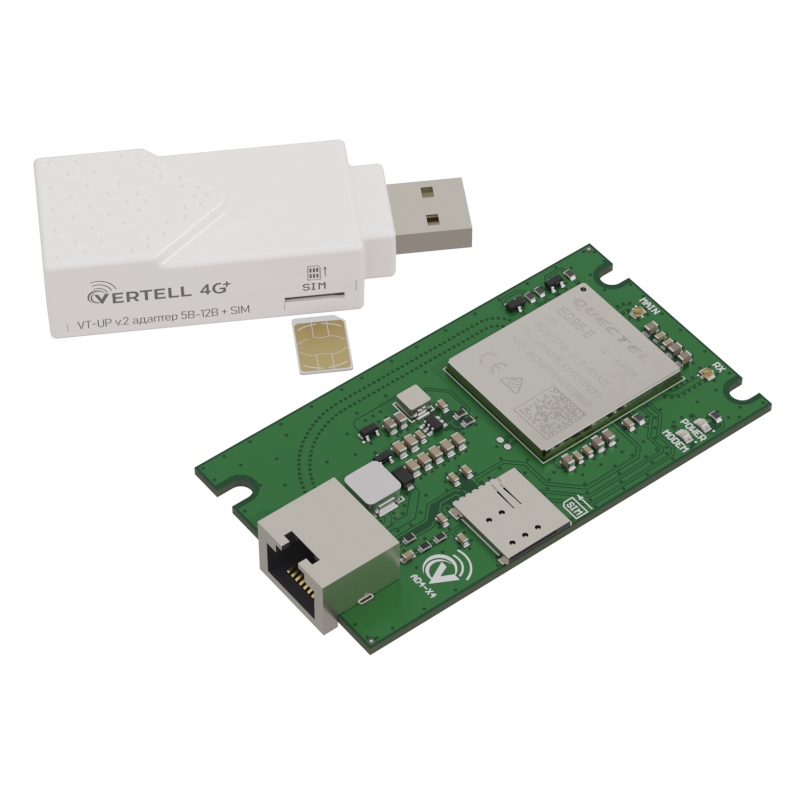

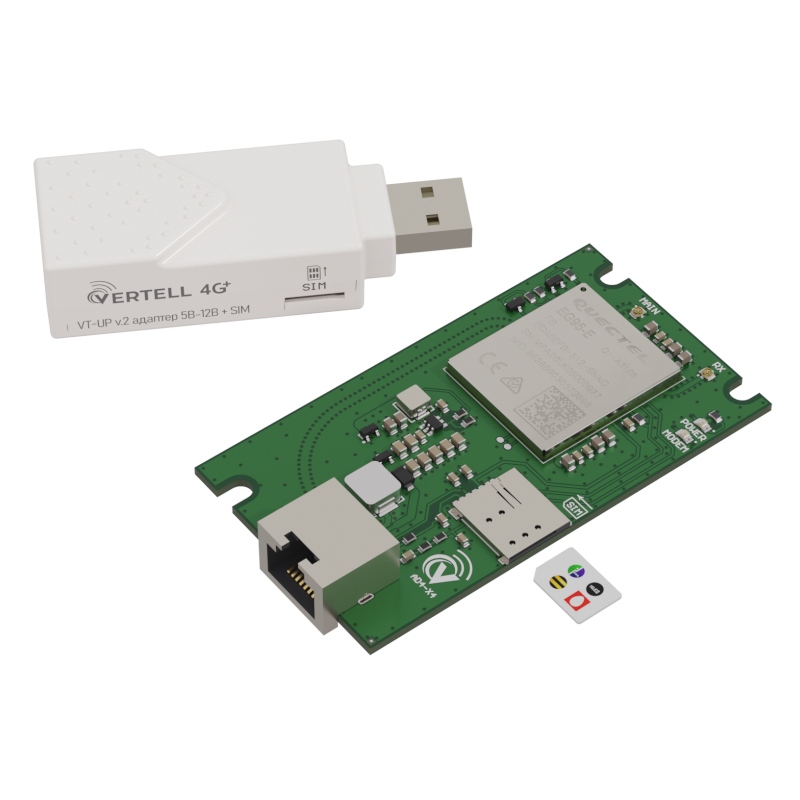

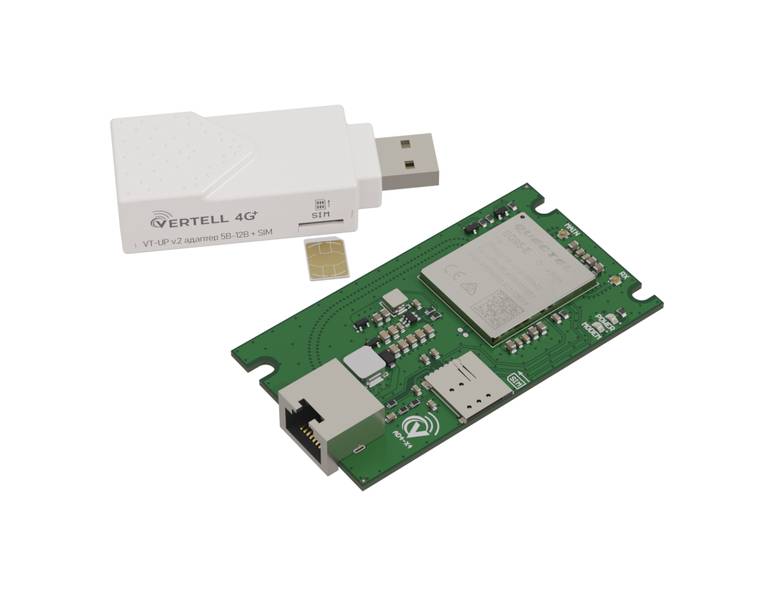

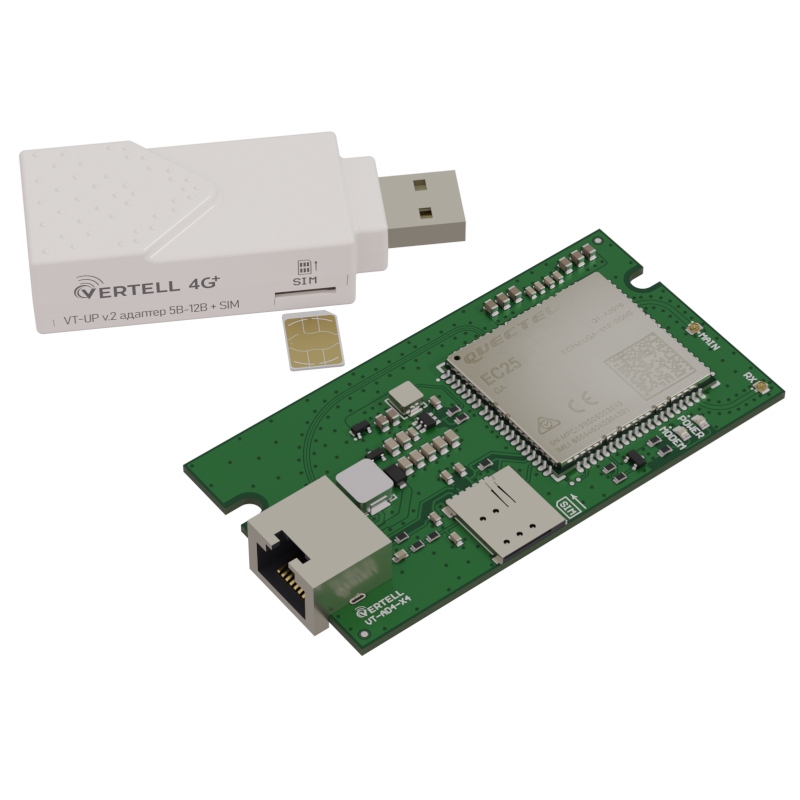

Модем VT-AD4-X4 v.2 оснащён слотом для Nano-SIM. Слот не допускает самопроизвольного отсоединения SIM-карты при вибрациях и температурных колебаниях. Поддерживает SIM-карты любого оператора РФ.

Для работы модема необходим USB-порт роутера или ПК. Работает без дополнительных драйверов на ОС Windows 7, 10, 11 и Linux, имеет собственный WEB-интерфейс.

Схема подключения

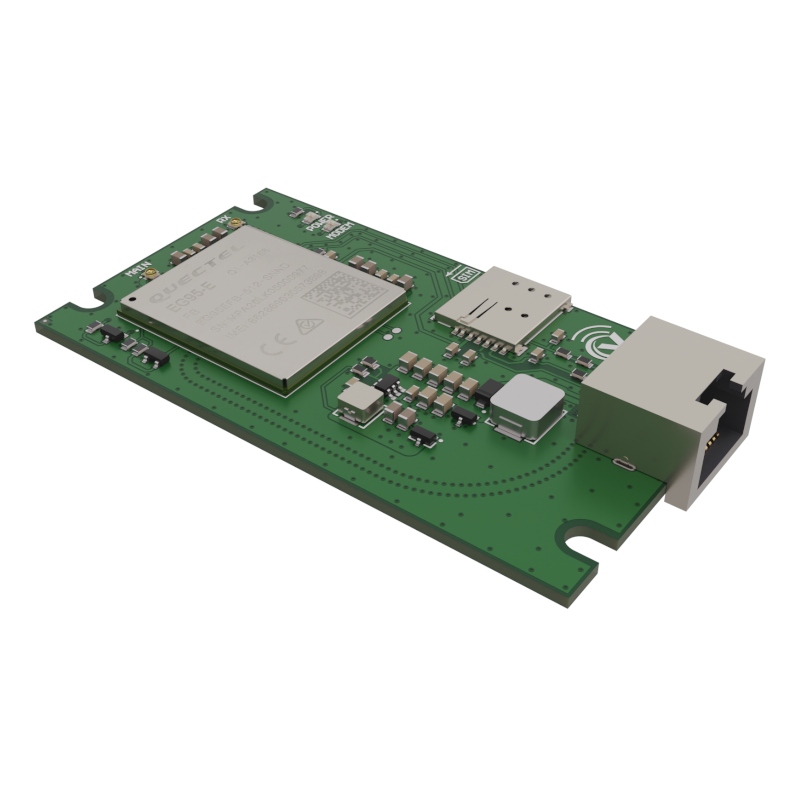

Модем оснащён двумя разъёмами MHF4 (IPEX4) для подключения внешних антенн. При использовании антенны с технологией MIMO подключаются оба разъёма. Разъём MAIN подключается к разъёму вертикальной поляризации антенны, разъём RX соответственно к разъёму горизонтальной поляризации антенны. При подключении антенны с одним выводом подключается разъём MAIN.

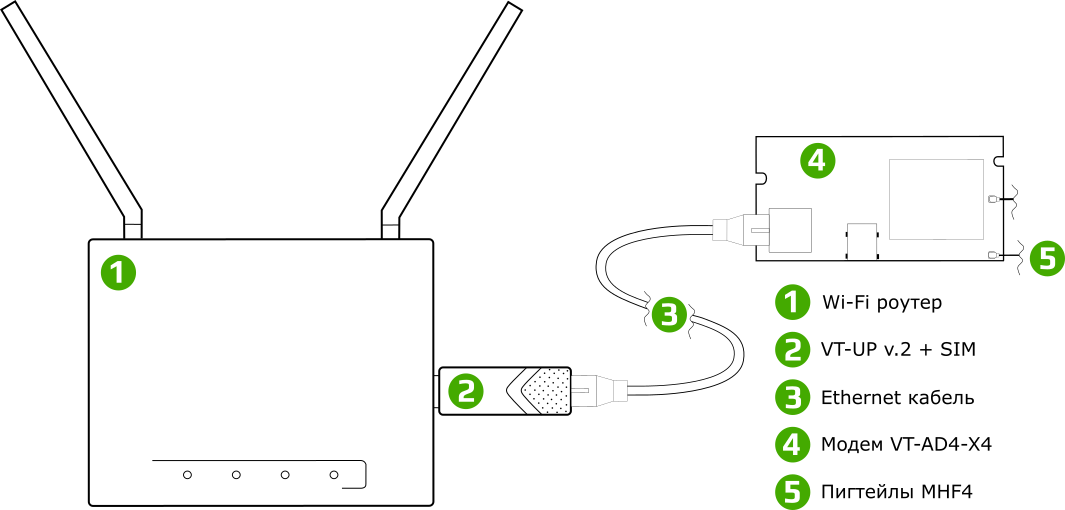

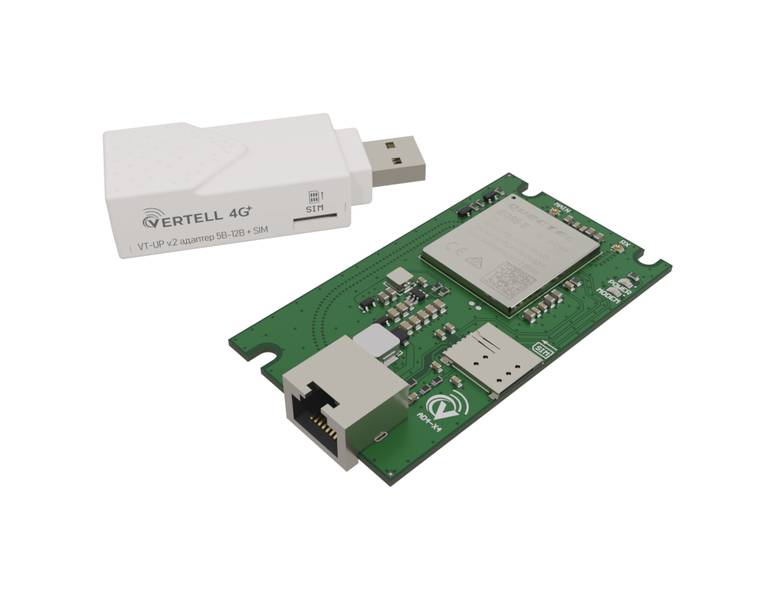

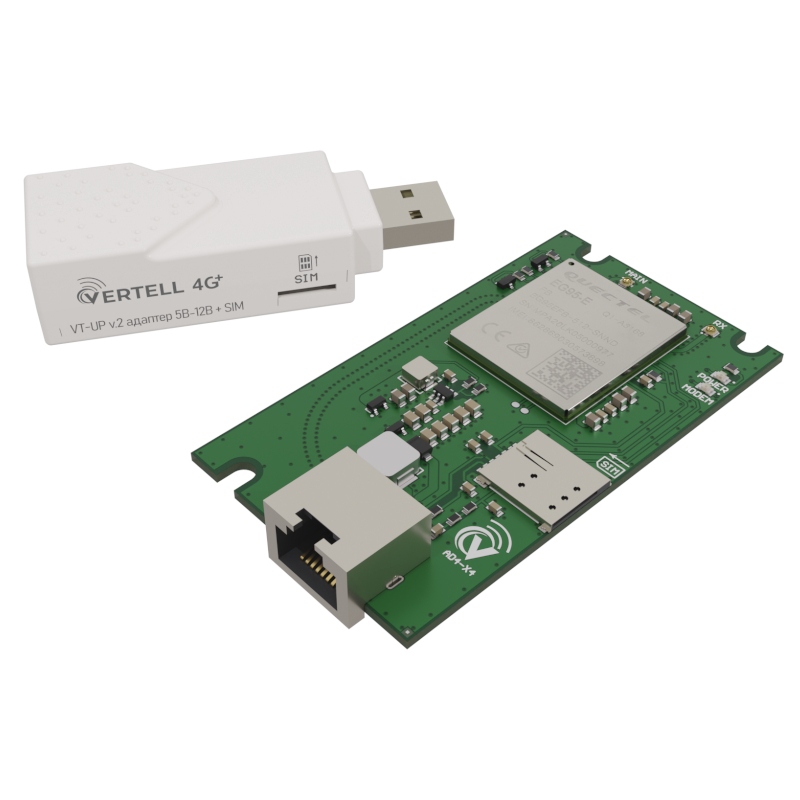

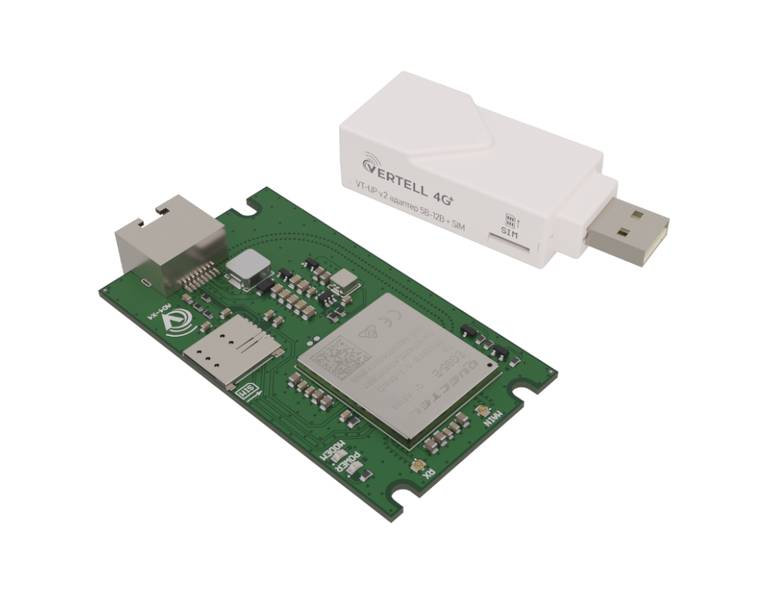

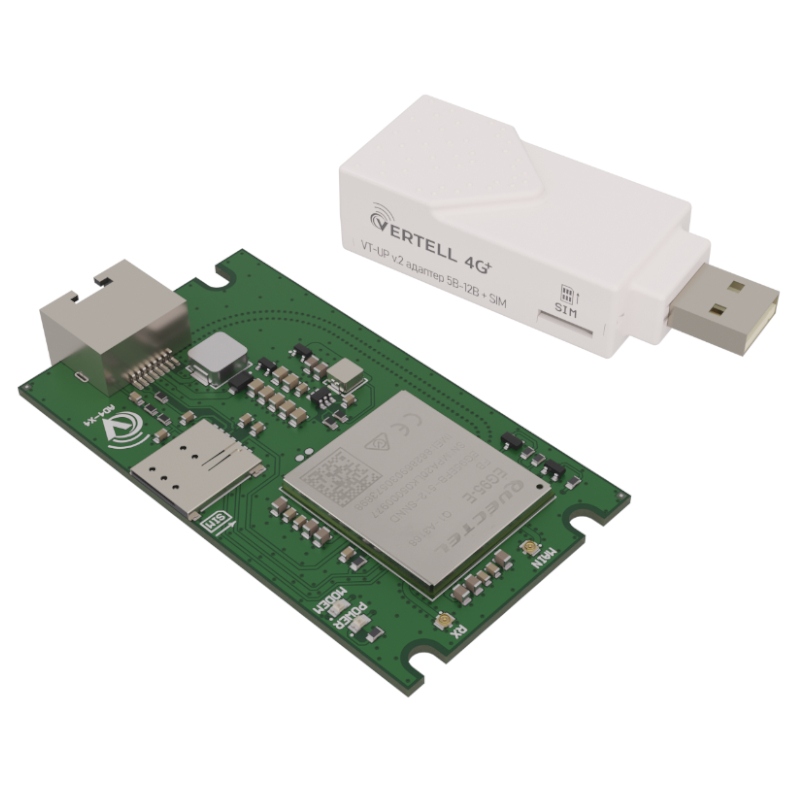

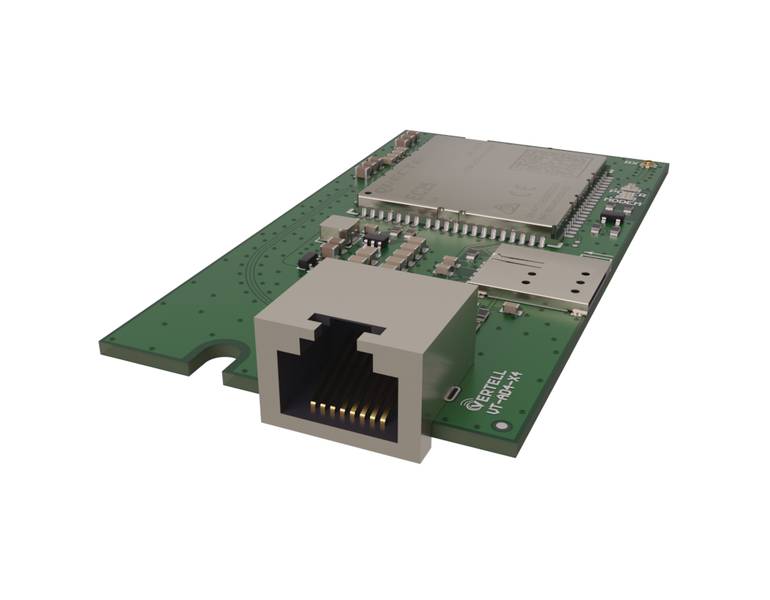

Подключение модема к USB-адаптеру производится с помощью патч-корда из витой пары. С одной стороны подключается в разъём на модеме, с другой стороны в USB-разъём на роутере через переходник VT-UP v.2 + SIM. Длина трассы до 15 м. На плате VT-UP v.2 + SIM есть светодиодная индикация работы модема.

Для стабильной работы рекомендуется использовать качественную витую пару из медного кабеля с сечением жилы AWG 24. Расшивка разъёма витой пары допускается по стандарту T568A и T568В (прямой обжим).

SIM-карта работает или в переходнике VT-UP v.2 + SIM, или в модеме VT-AD4-X4 v.2. Поддержка двух SIM-карт не предусмотрена.

Установка в боксовой антенне

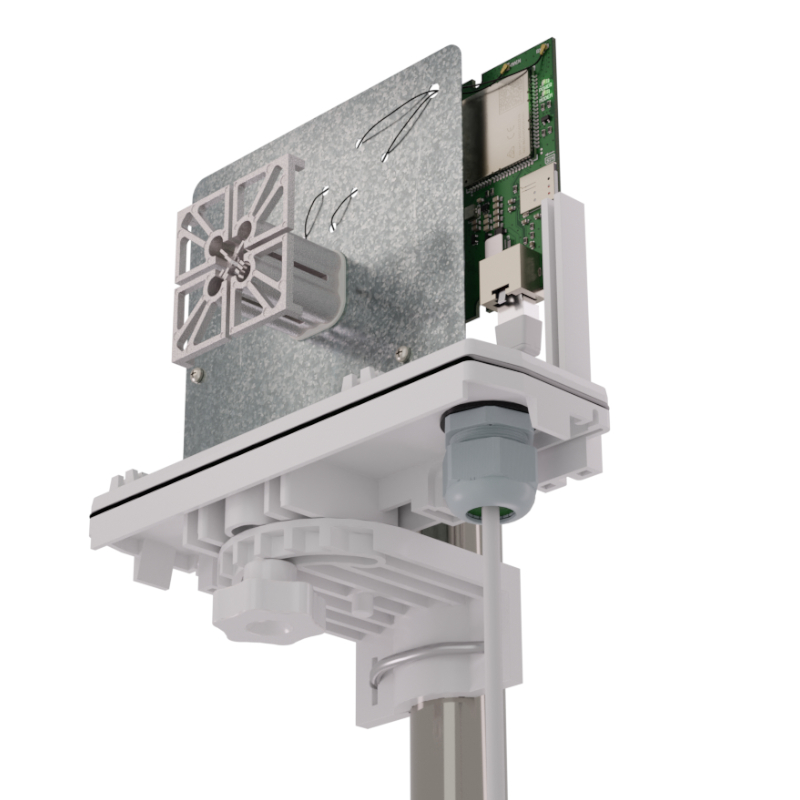

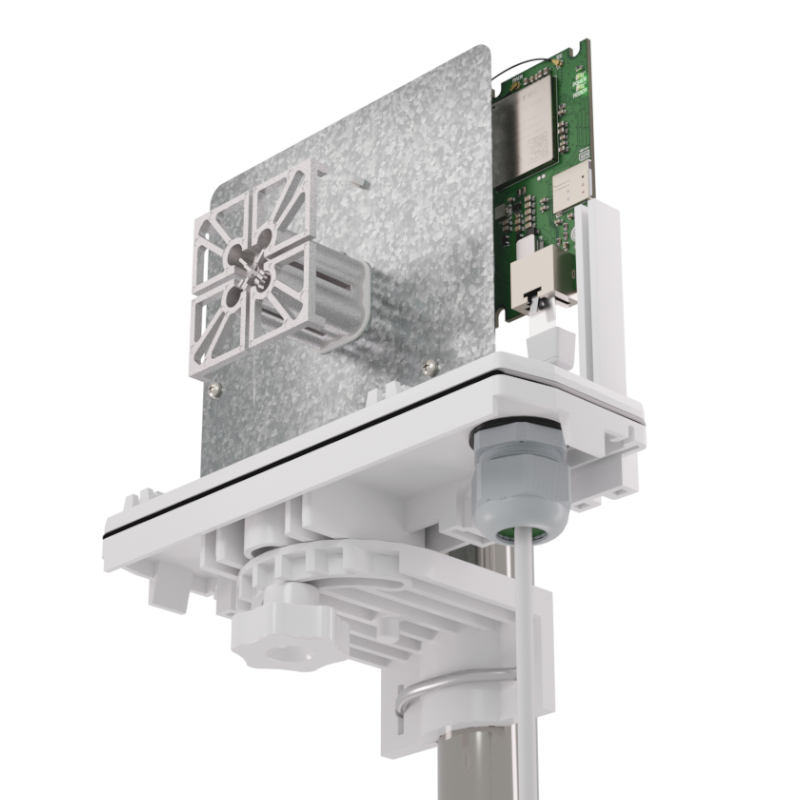

Плата модема VT-AD4-X4 v.2 эргономично подходит для установки с креплением без болтов во внешнюю антенну VERTELL VT-BOOST-9 MIMO 2x2. Компактное исполнение устройства позволяет устанавливать его в малогабаритные антенны-облучатели и боксы, например, в бокс VT-BOX1, VT-BOX9 или VT-BOX15.

Настройка и управление

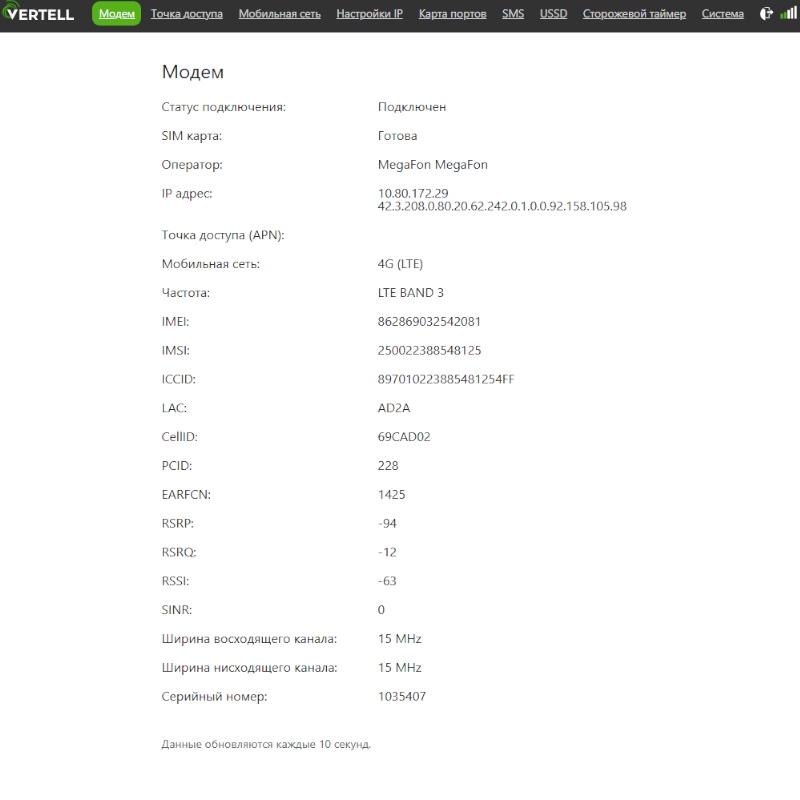

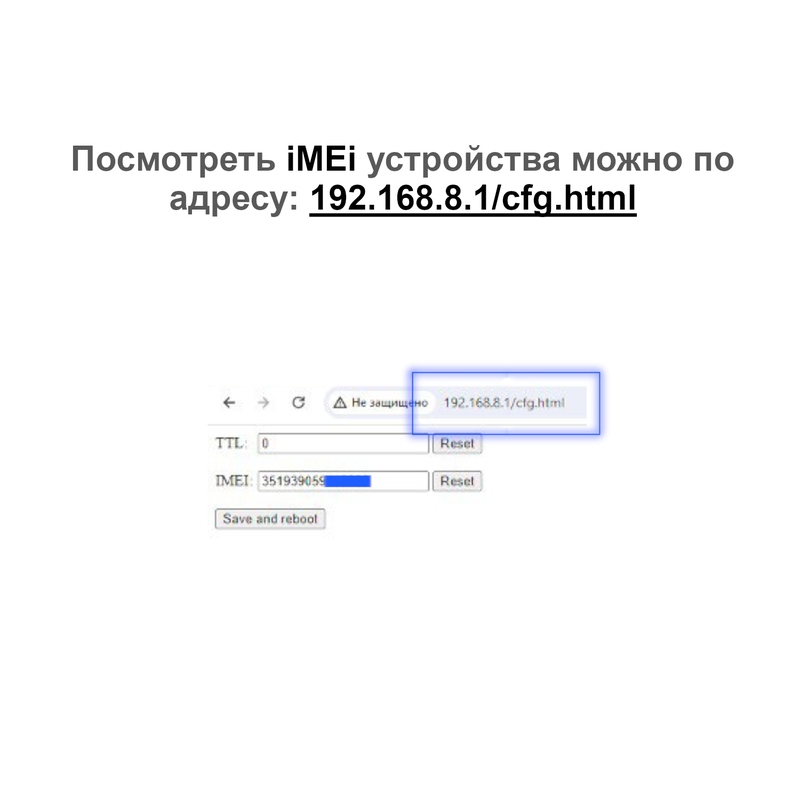

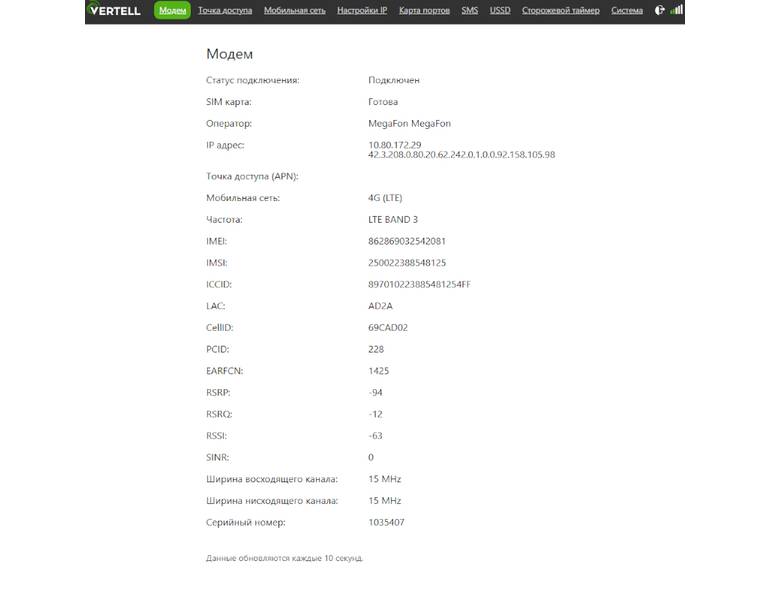

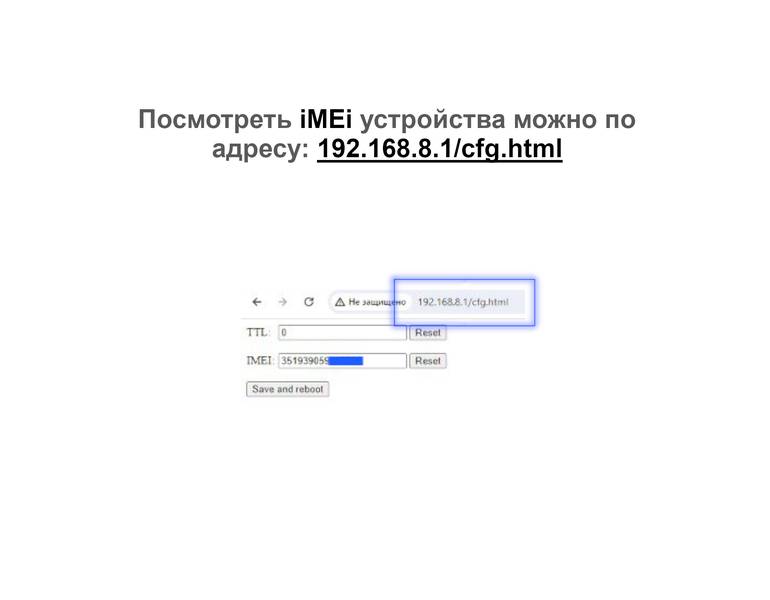

Настройка и управление модемом осуществляется через собственный удобный WEB-интерфейс на русском языке при использовании браузера телефона или компьютера по адресу 192.168.8.1. Рекомендуем использовать последнюю версию Chrome, Firefox или Yandex.

Функционал позволяет:

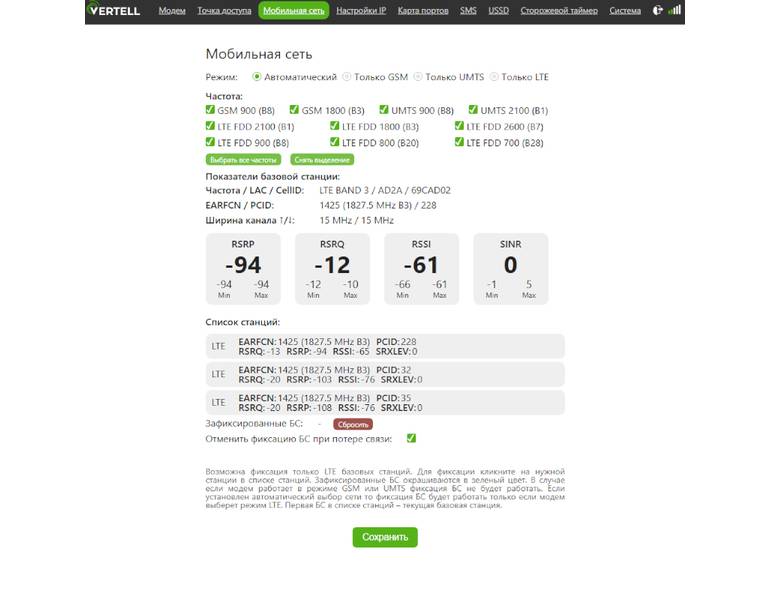

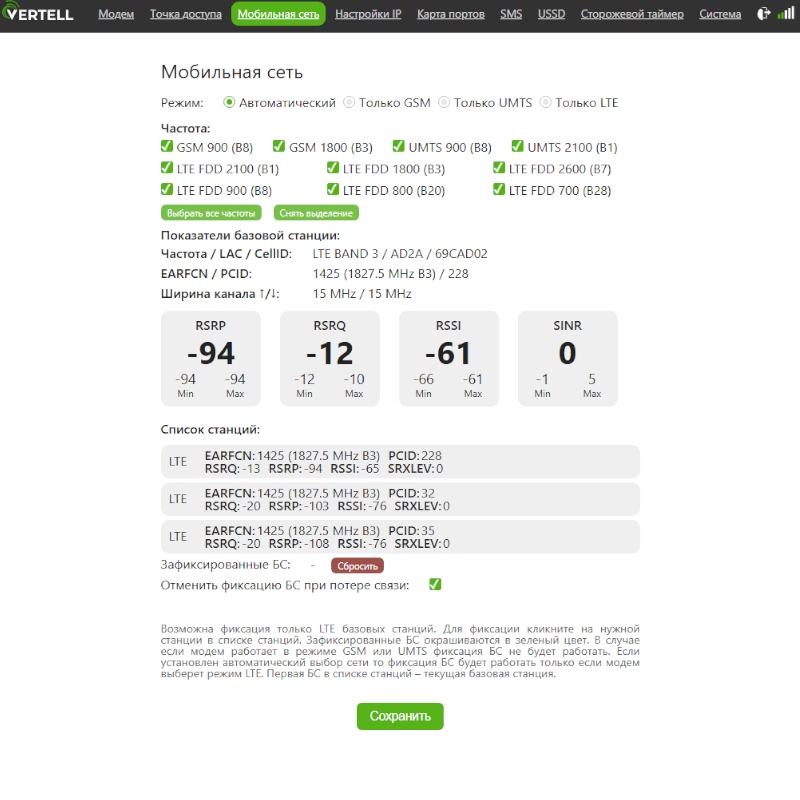

1. Выбирать режим работы сети (LTE, UMTS, GSM), а также фиксировать рабочий диапазон (band). При наличии большого числа базовых станций даёт возможность подключиться к частоте с наилучшей скоростью.
2. Проводить точную настройку (юстировку) антенны для получения максимального и стабильного сигнала интернета с вышки оператора.
3. Применить интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удалённой работе, когда нет доступа для возможности физической перезагрузки оборудования.

В настройках реализованы функции: перенаправление портов, смена IP-адреса, отправка SMS-сообщений и USSD-команд, настройка сторожевого таймера и сброс до заводских настроек.

Руководство пользователя находится внизу страницы в "Приложении".

Технические особенности

• Компактный размер устройства – 83x45х12 мм.
• Работа модема на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 40°C по паспорту.
• Возможность установки SIM-карты в переходник VT-UP v.2 + SIM непосредственно у Wi-Fi роутера.
• Стандартизация кабельных соединителей, отсутствие винтовых разъёмов.
• Совместимость с антеннами и боксами Российских производителей, таких как АНТЭКС, VARIUS, VERTELL и др.

Встраиваемый модем VT-AD4-X4 v.2 разработан, произведён и сертифицирован в России.
