Антенна VT-COAX-15-SMA MIMO 4x4

Антенна VT-COAX-15-SMA MIMO 4×4 в герметичном корпусе предназначена для усиления сигналов 3G/4G/LTE без необходимости размещения внутри антенны встраиваемых устройств.

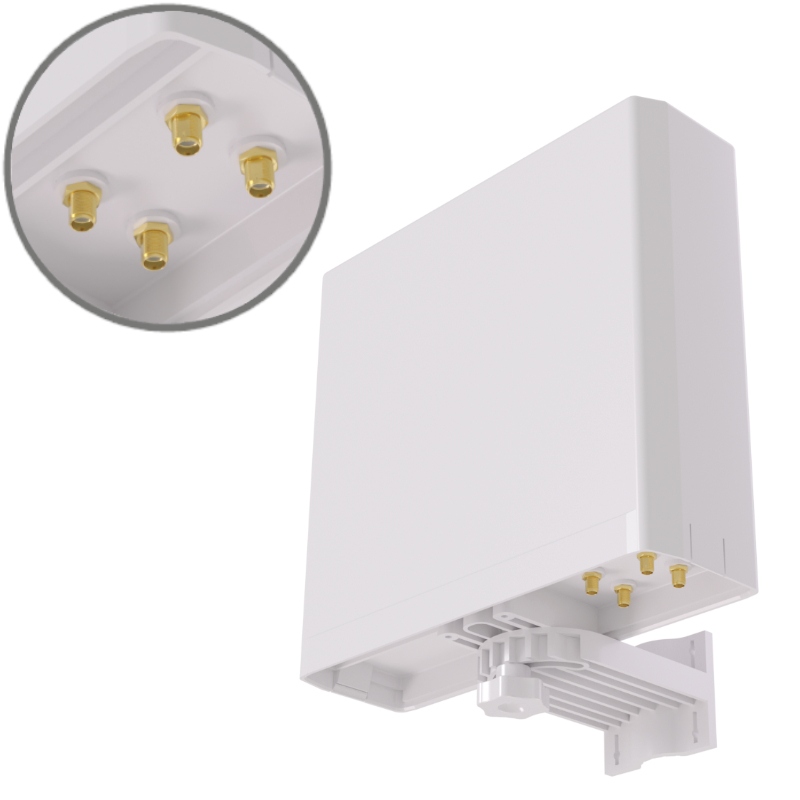

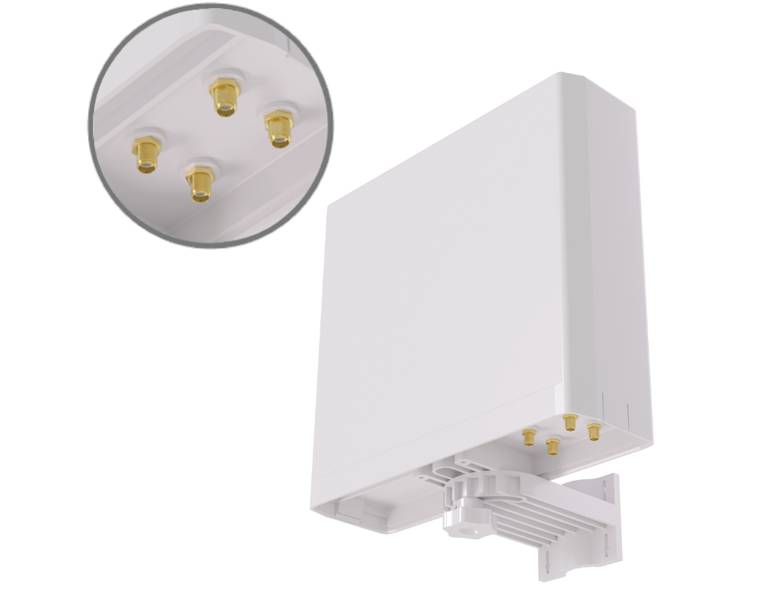

Антенна оснащена встроенными пигтейлами SMA-female, что позволяет использовать её с коаксиальными кабельными сборками. Степень защиты корпуса — IP67, конструкция отличается повышенной ударопрочностью.

При подключении антенна не требует разборки гермобокса.

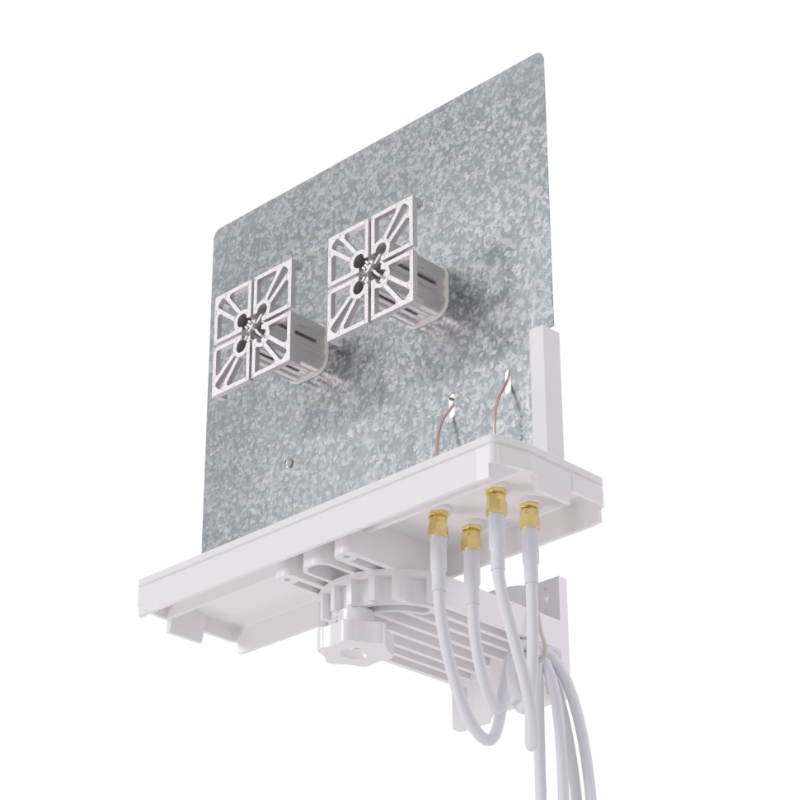

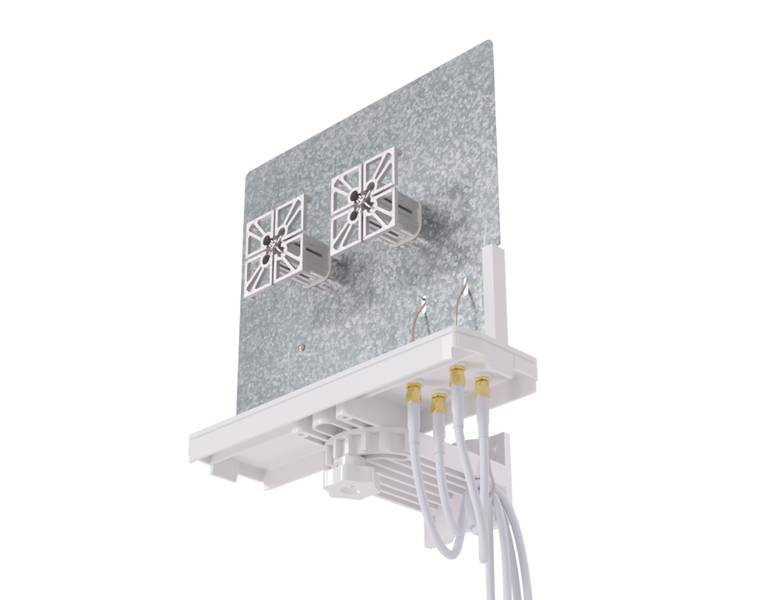

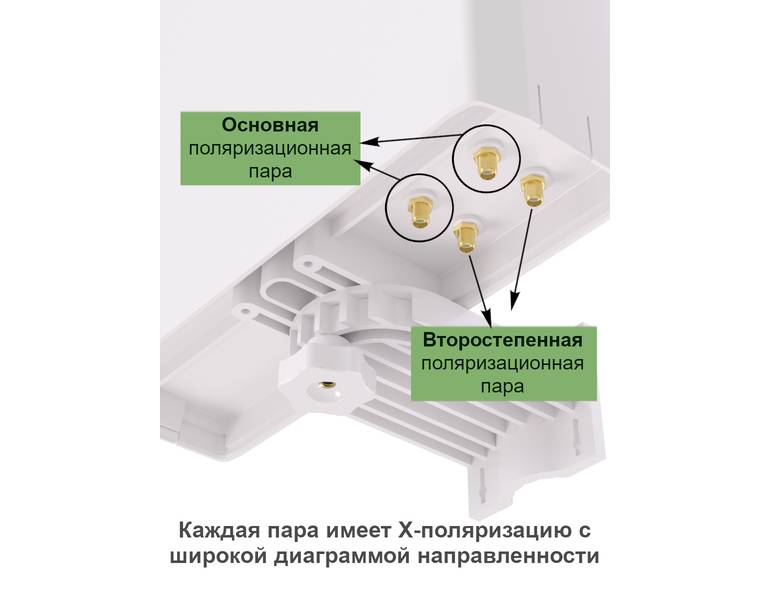

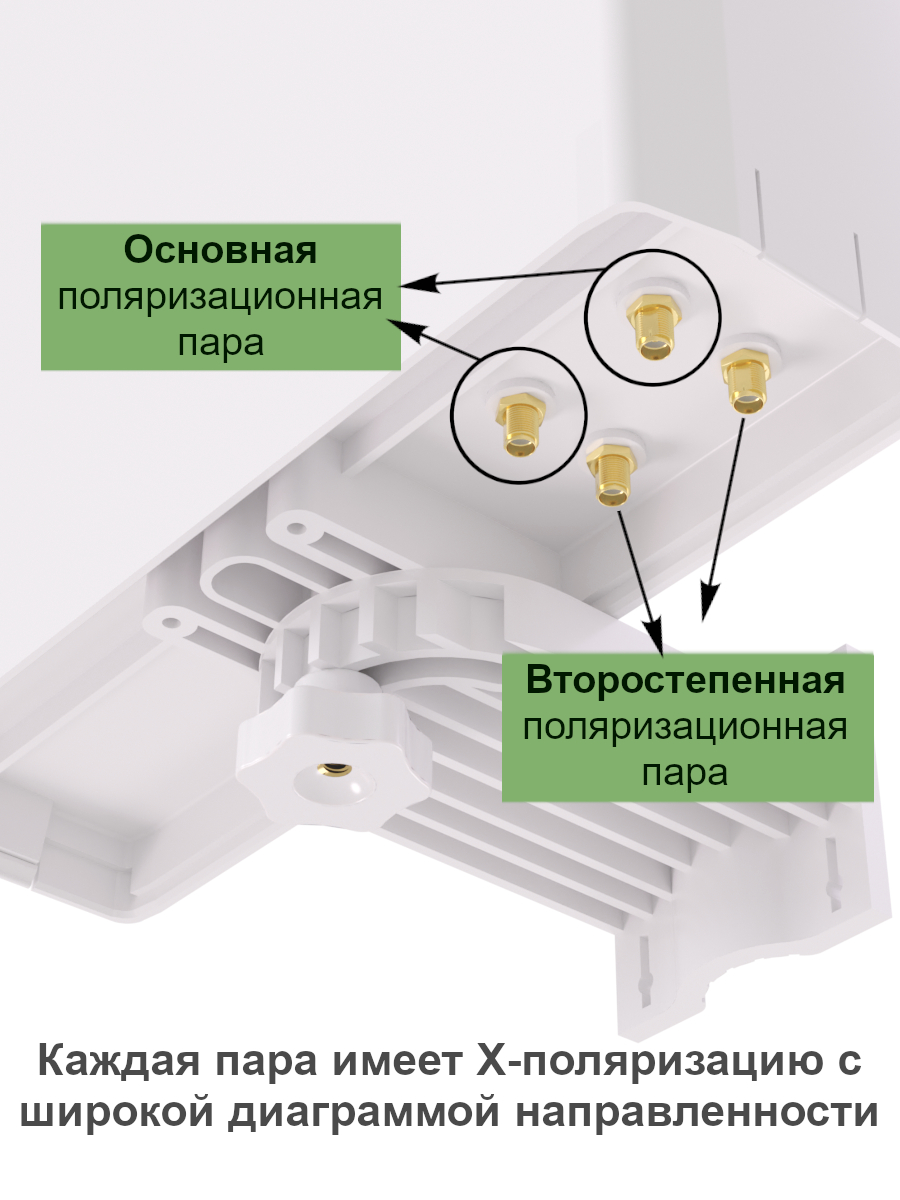

Антенна работает в диапазоне 1700–2700 МГц с коэффициентом усиления 12÷14,5 dBi. Каждая пара излучающих элементов формирует кросс-поляризованное излучение ±45° (X-pol) и обладает широкой диаграммой направленности. В качестве основного разъёма в первой паре желательно использовать разъём 1, во второй паре — разъём 3. Выбор пигтейла внутри пары для подключения к основному разъёму модема или роутера не регламентируется и не влияет на работоспособность системы. Рекомендуемое расстояние до базовой станции оператора — до 12 км.

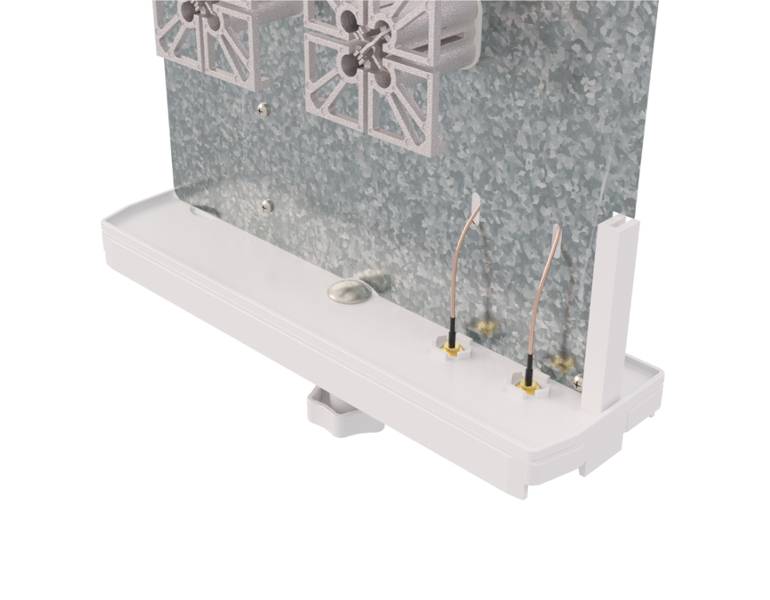

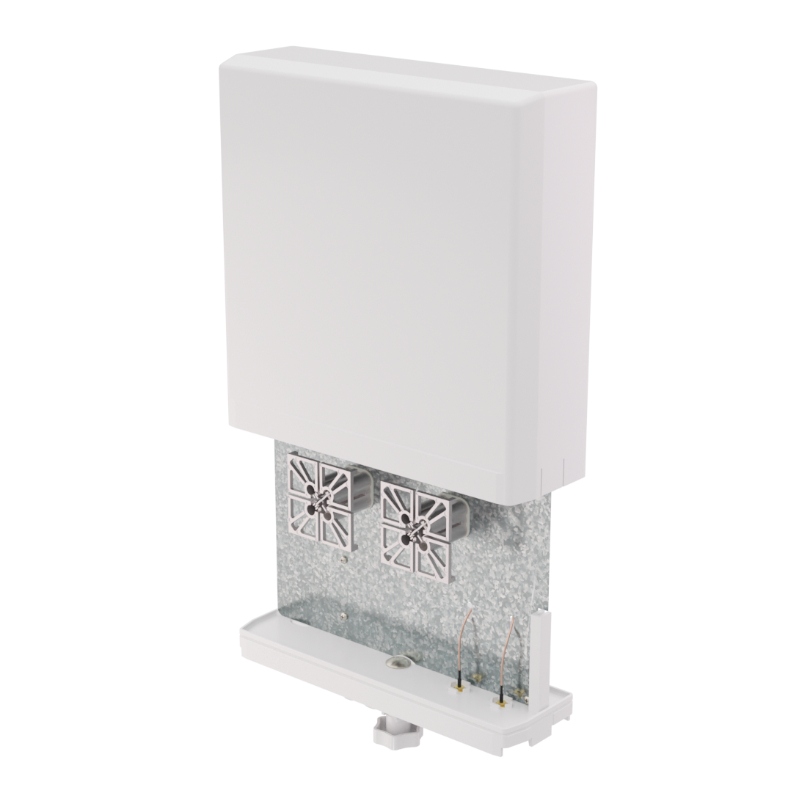

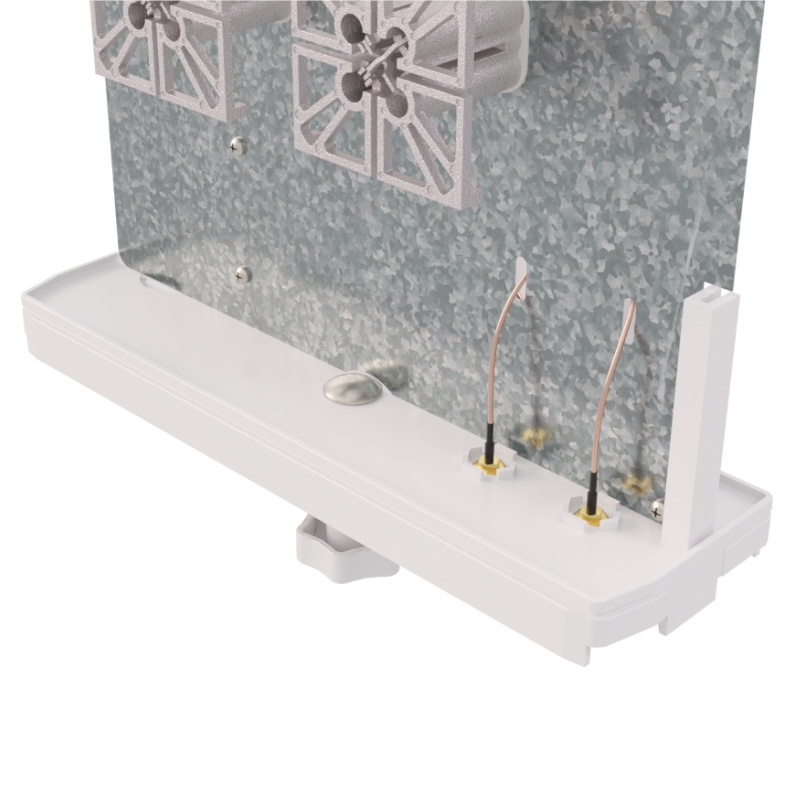

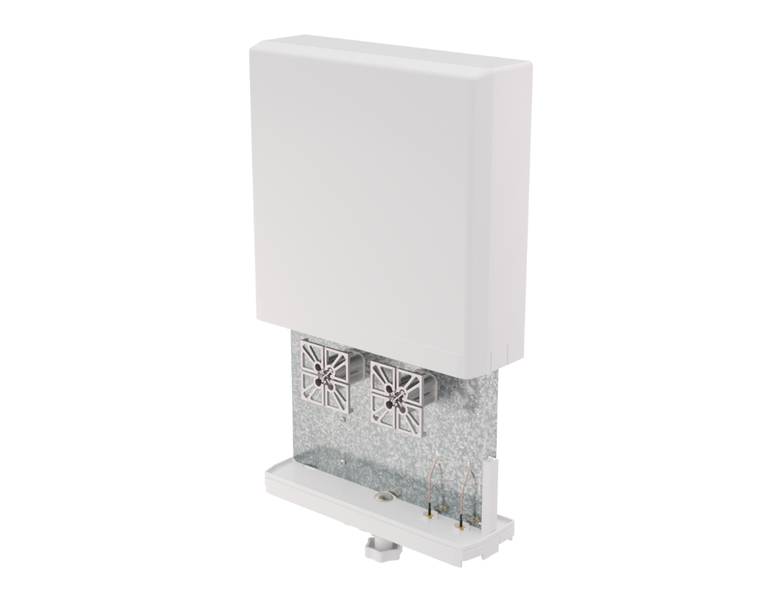

Гермобокс антенны оснащён герметичным уплотнителем по периметру основания. Благодаря продуманной конструкции корпус не задерживает снег и влагу, сохраняя полную герметичность. Морозостойкий и ультрафиолетостойкий материал обеспечивает надёжную защиту от внешних воздействий и длительный срок службы.

Для подключения антенны к роутеру или модему используется коаксиальный кабель сопротивлением 50 Ом (например, RG-58, 5D-FB, 8D-FB и др.) с применением SMA-разъёмов. Такое решение упрощает монтаж и позволяет оптимизировать затраты на кабельные соединения.

Входы антенны короткозамкнуты по постоянному току между внутренним и внешним проводниками, что снижает вероятность накопления статического электричества и повышает надёжность работы оборудования.

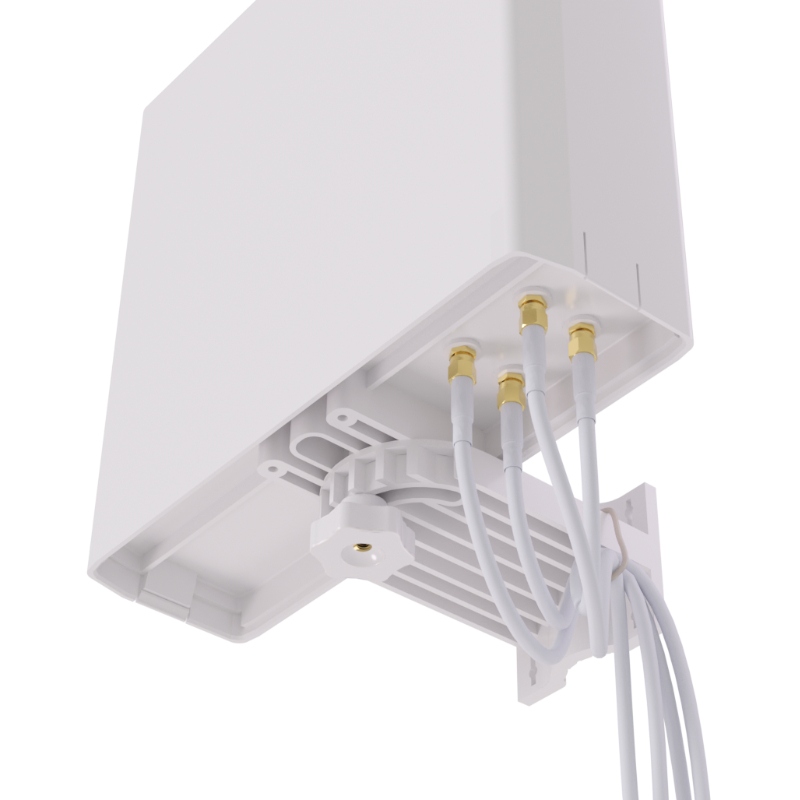

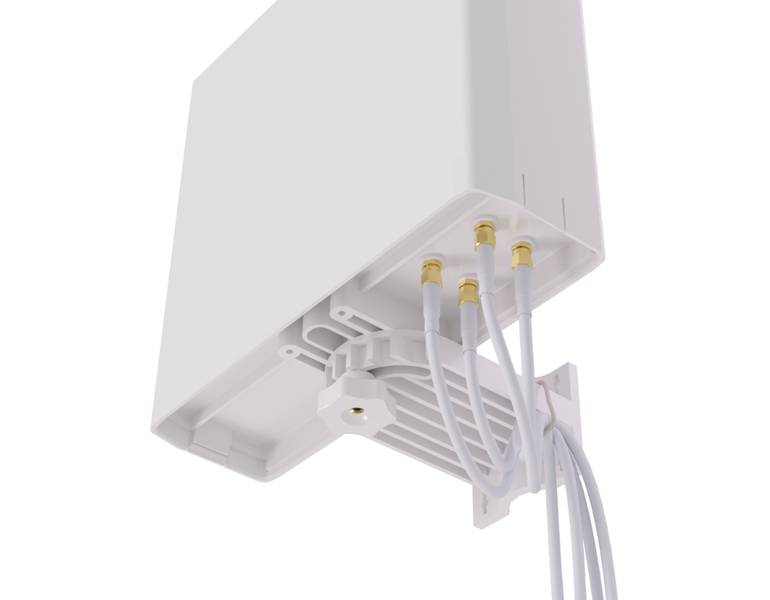

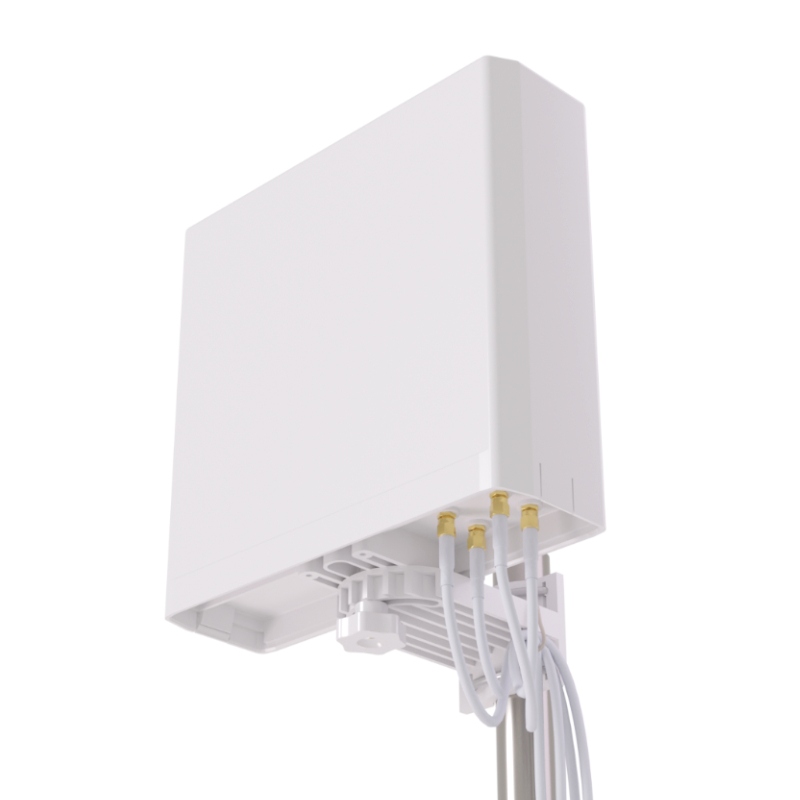

Крепление антенны к кронштейну осуществляется с помощью болта и гайки с уплотнительной прокладкой, что обеспечивает надёжность фиксации и герметичность соединения. Кронштейн предусматривает два варианта монтажа: к стене или к мачте.

Пример использования:

Конфигурация подходит для обеспечения интернет-соединения в частных домах, учреждениях, а также в городских, пригородных и сельских условиях при удалении от базовой станции до 12 км.

Антенна VT-COAX-15-SMA MIMO 4x4 разработана, произведена и сертифицирована в России.
