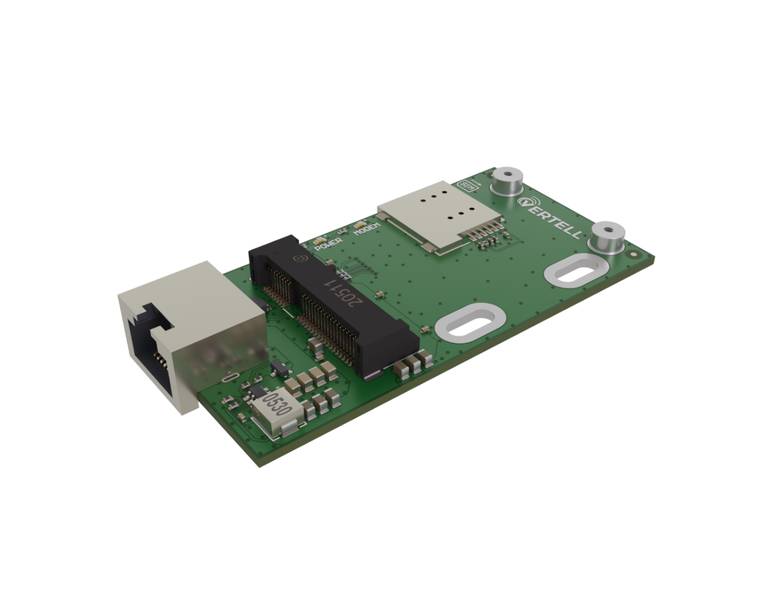

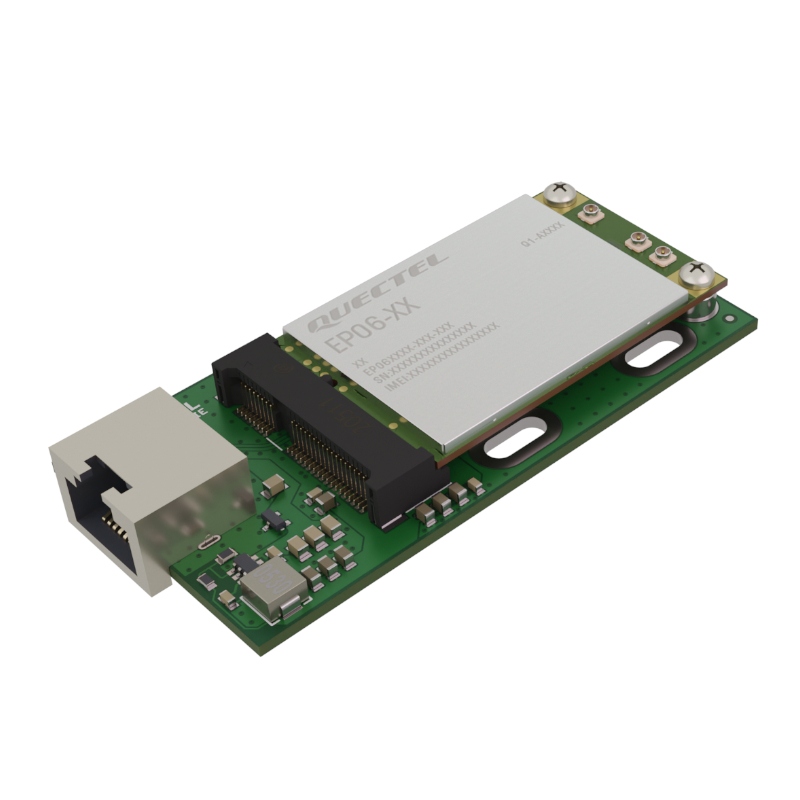

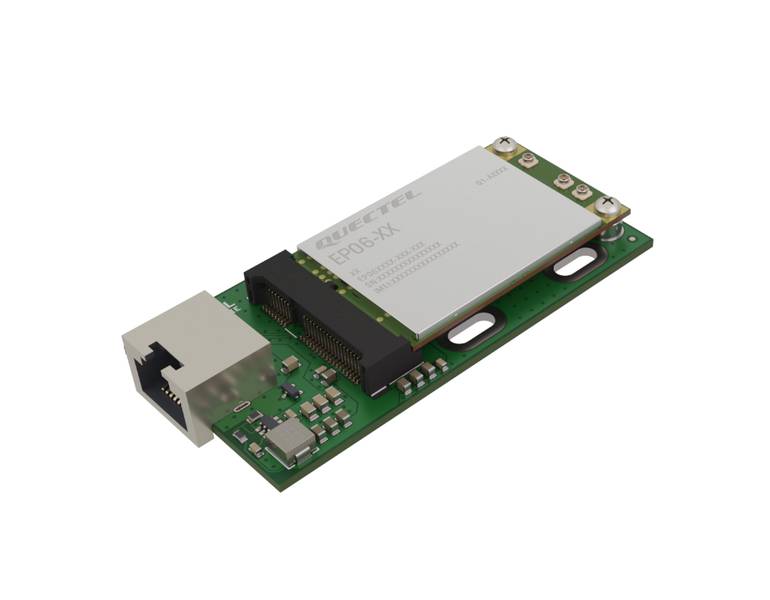

Адаптер VT-AD3-MPCIE с VT-UP

Адаптер VT-AD3-MPCIE – переходник, предназначенный для работы с Mini PCI-E модемами. Основное предназначение переходника - применение во внешней антенне. Благодаря разъёму RJ-45 и повышенному питанию (12 В) переходник можно установить на удалении от роутера до 10 метров, подключив переходник к адаптеру с помощью витой пары. Расшивка разъёма витой пары допускается по стандарту T568A и T568В (прямой обжим).

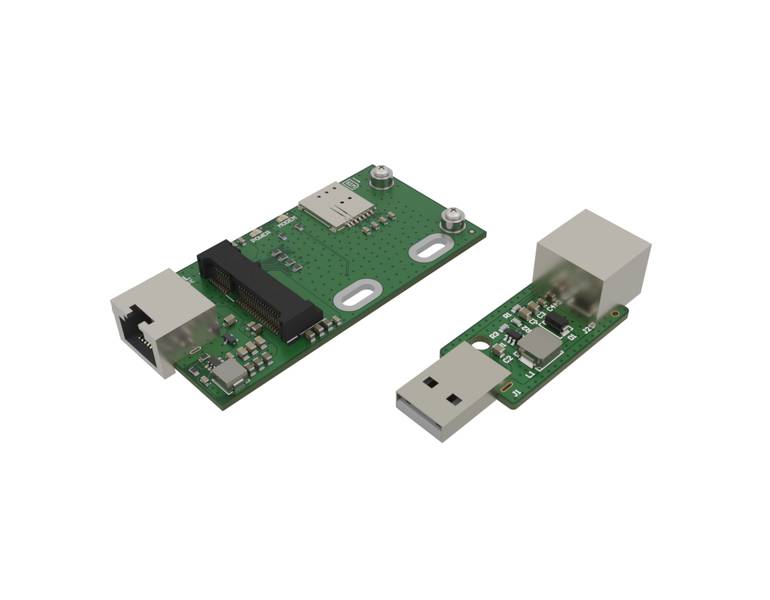

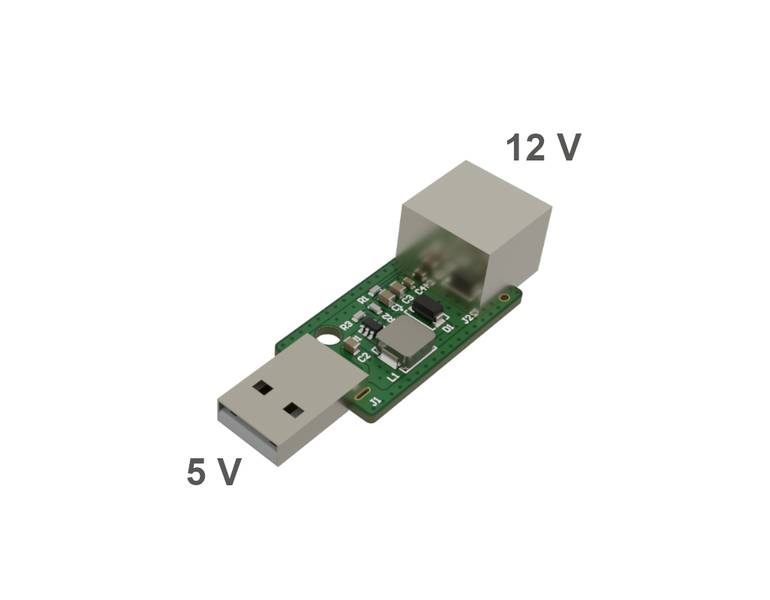

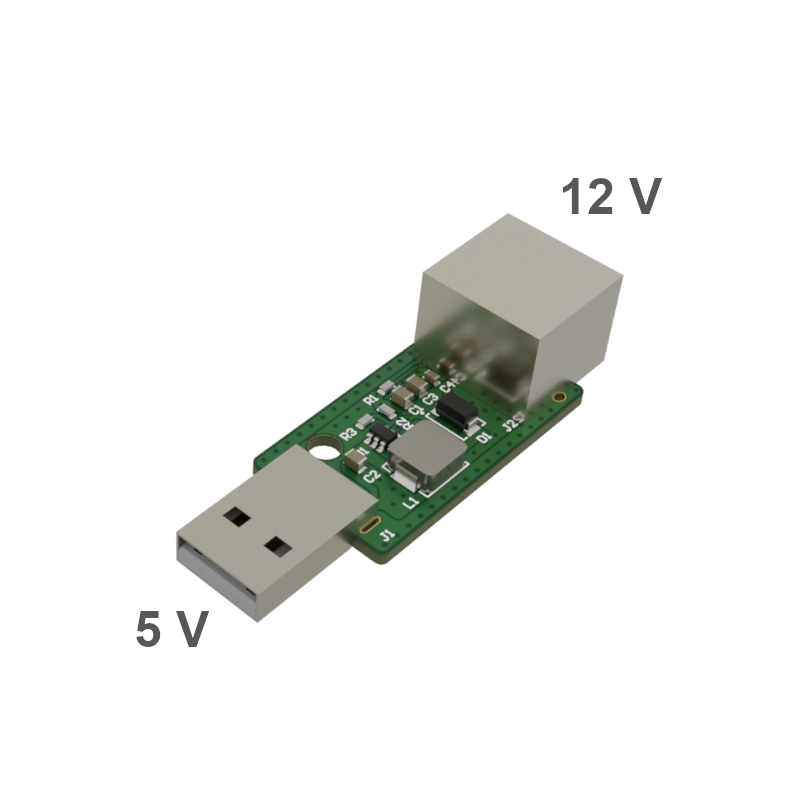

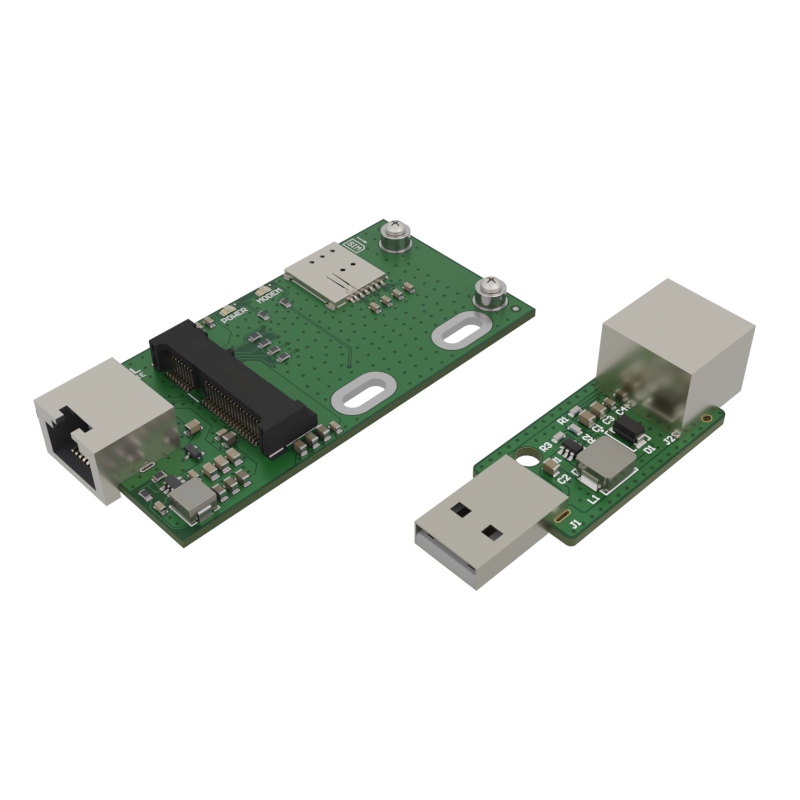

В комплекте с повышающим адаптером VT-UP без корпуса.

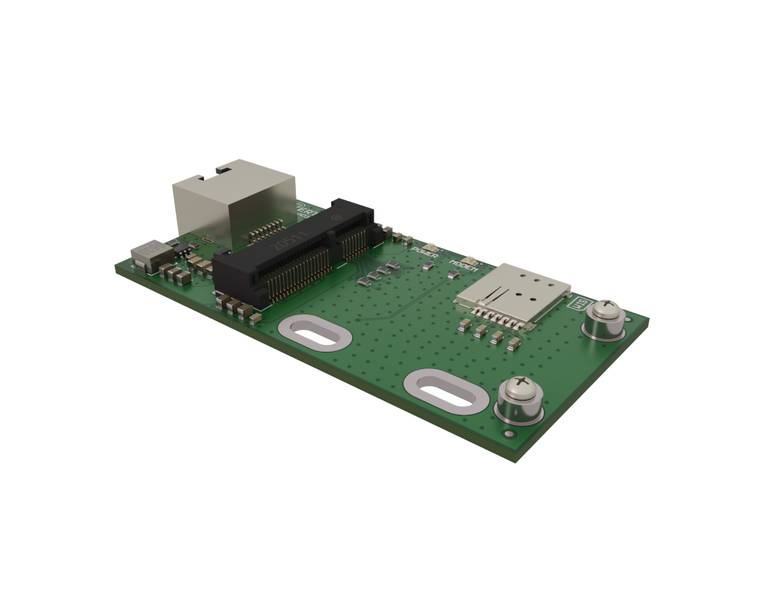

Адаптер VT-AD3-MPCIE стабилен в работе при слабом сигнале благодаря модернизированной цепи питания. В 2,5 раза увеличена ёмкость конденсаторов. Поддерживает ток модема до 3 А. Небольшие размеры платы 76х39 мм делают переходник аккуратным и компактным, идеальны для внешней антенны. Удобное расположение разъёма RJ-45.

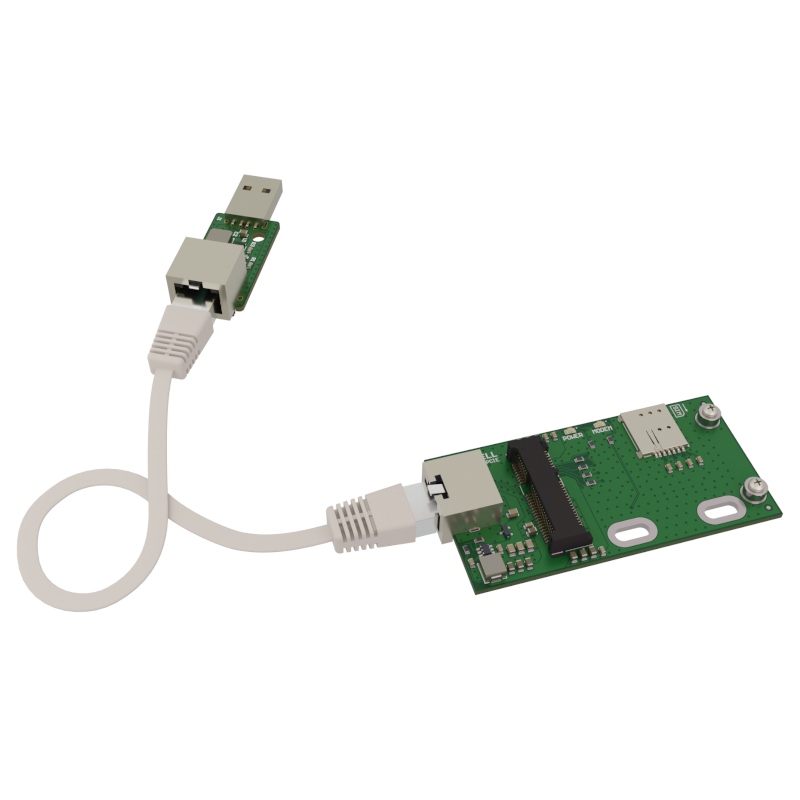

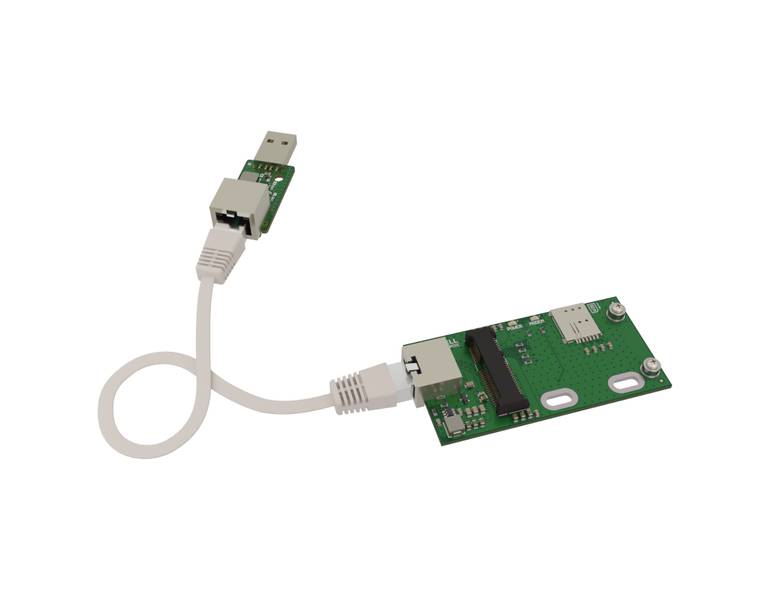

Схема подключения

Совметимые модели модемов

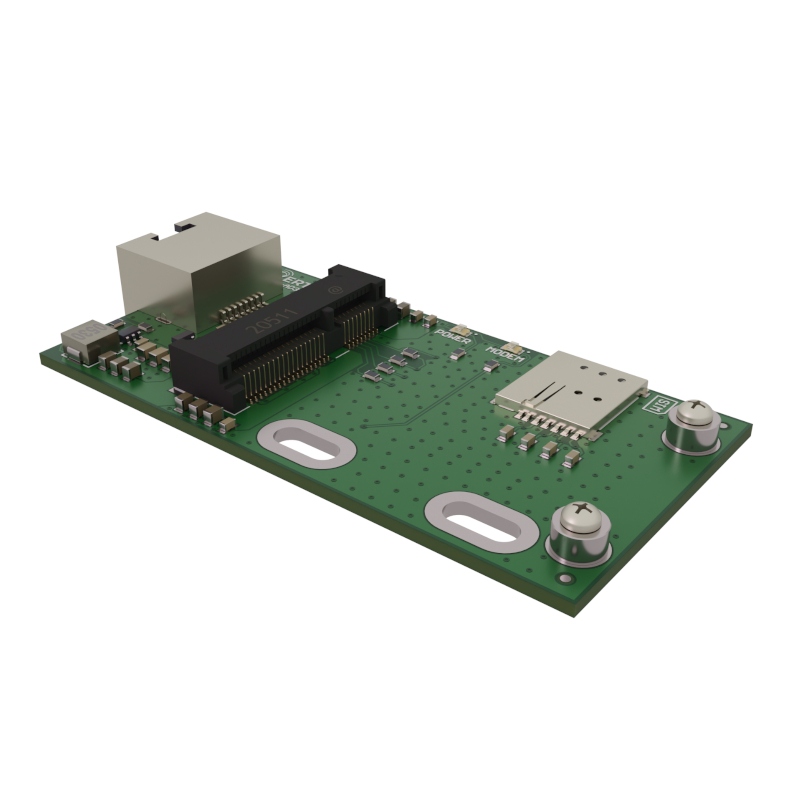

Поддерживает модемы с Mini PCI-E интерфейсом. На плате расположен слот для nano-SIM карты. Размер адаптера компактный, поэтому органично совмещается с большинством роутеров, а также можно использовать, как USB-модем в компьютере. На плате есть светодиодная индикация работы модема. Прост в эксплуатации и настройке, на плату не требуется драйверов, необходим драйвер только для установленного в него модема.

Примеры совместимых моделей модемов:

• Quectel EP06-E;
• Huawei Em770w, Me909u-521, Me909S, EM820W;
• Sierra MC7430, MC7700, MC7750, MC7455, MC8805, MC8355, MC7354;
• Ericsson F3507G;
• Dell Dw5804.

Адаптер VT-AD3-MPCIE разработан, произведён и сертифицирован в России.
