Модем Cat.9 на базе Fibocom L850-GL с VT-AD4-M2 и VT-UP v.2

Модем Cat.9 на VT-AD4-M.2 для внешней антенны.

Модем на базе Fibocom L850-GL поддерживает категорию LTE Cat. 9 и способен загружать данные на скорости до 450 Мбит/с. Высокая скорость достигается агрегацией до трех несущих частот и использованием режима MIMO 2х2. Модем не будет перегреваться за счёт уже приклеенного алюминиевого радиатора охлаждения!

Адаптер Vertell VT-AD4-M.2 – переходник, предназначенный для работы с M.2 модемами. Основное предназначение переходника - применение в внешней антенне. Благодаря разъему RJ-45 и повышенному питанию (12 В) переходник можно установить на удалении от роутера до 10 метров соединив переходник с адаптером кабелем витая пара. Работает в паре с повышающим адаптером VT-UP v.2 из комплекта. Расшивка разъема витой пары допускается по стандарту T568A и T568В (прямой обжим).

Переходники Vertell VT-AD4-M.2 и VT-UP v.2 разработаны и произведены в России.

Схема подключения

Благодаря готовому решению ничего дополнительно не нужно устанавливать! Простая установка и понятное подключение.

Подключение модема к внешней антенне осуществляется через пигтейлы с разъёмом SMA-female. Подключение пигтейлов к модему осуществляется с помощью двух разъёмов MHF4 (IPEX4). Разъём антенн 50 Ом SMA-female.

На плате переходника расположен слот для nano-SIM карты. Размер адаптера компактный, поэтому органично совмещается с большинством роутеров, а также можно использовать, как USB-модем в компьютере. На плате есть светодиодная индикация работы модема. Прост в эксплуатации и настройке.

Для подключения к ПК необходимо установить драйверы для USB-устройства.

Компьютерные заводские патч-корды с комплектом работать не будут. Патч-корд должен быть из качественного медного кабеля AWG-24.

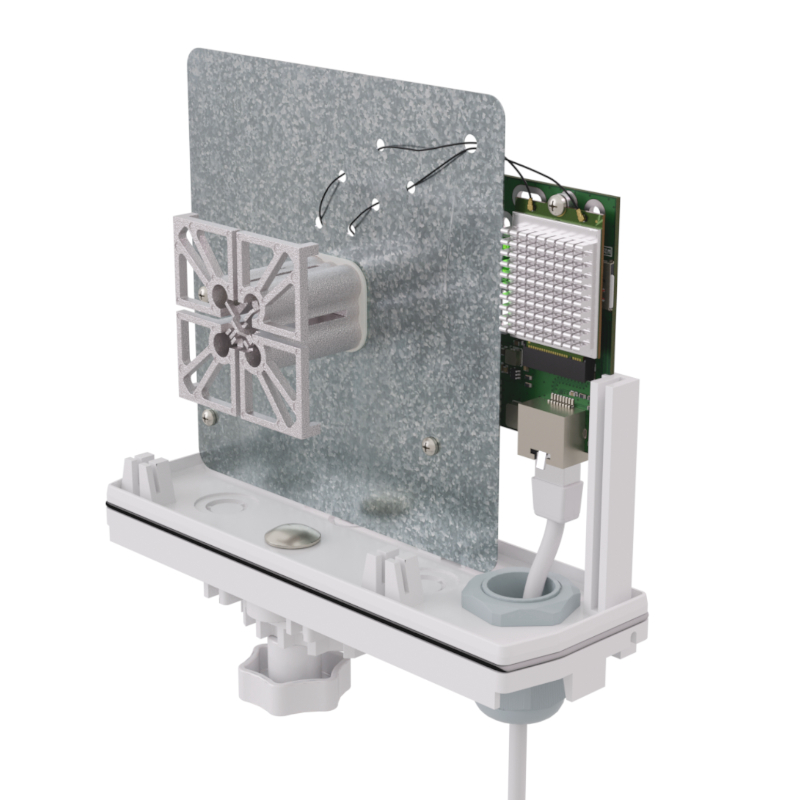

Идеально совместим с боксом VT-BOX9 и/или антенной VT-BOOST-9 MIMO 2x2.
