Комплект усиления интернета VT-COMBO-BOX 4х4

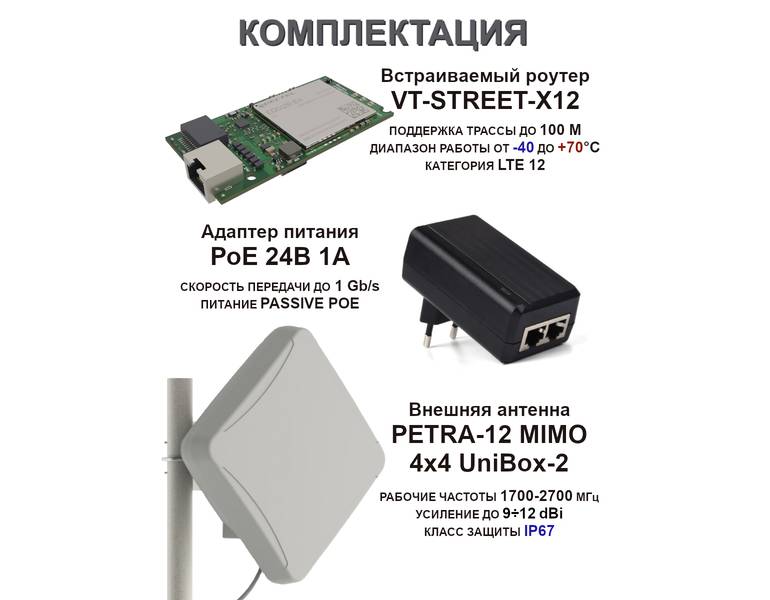

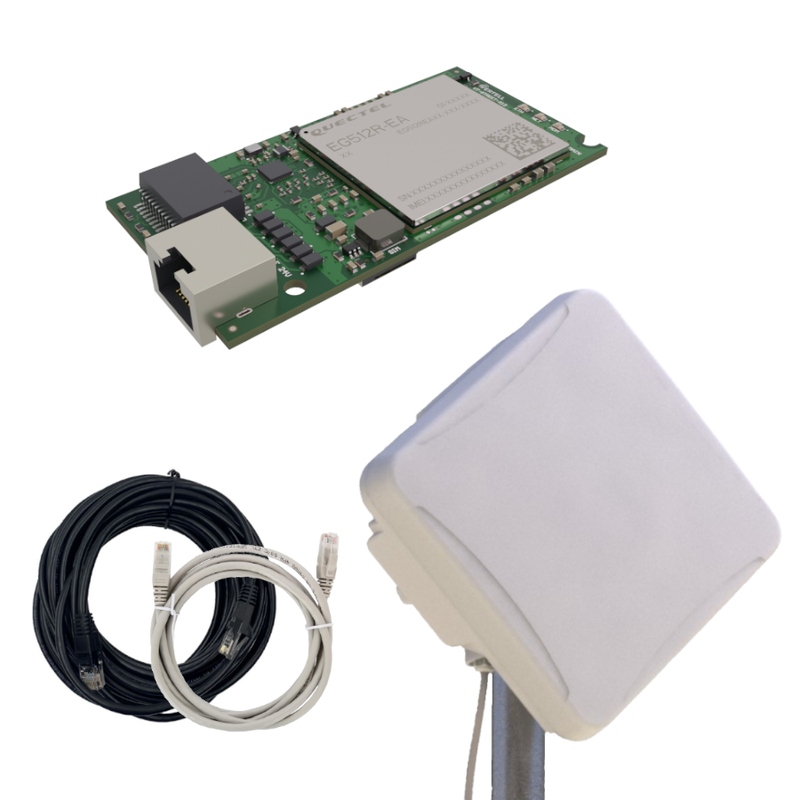

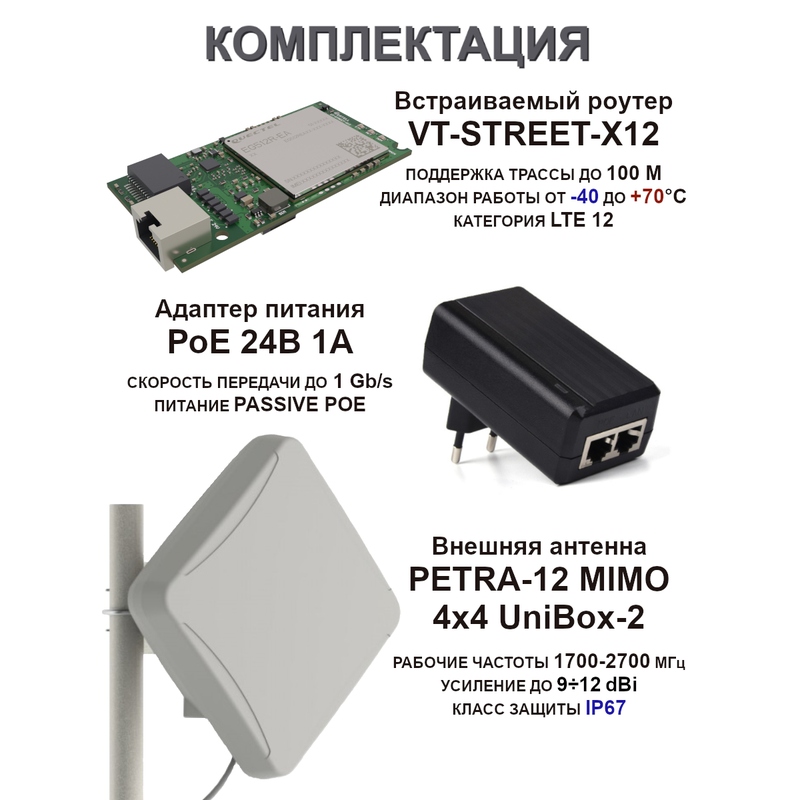

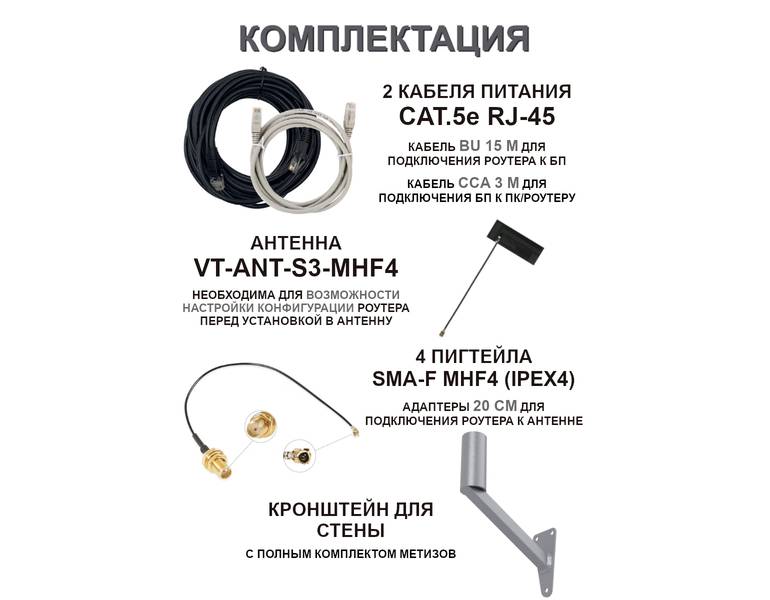

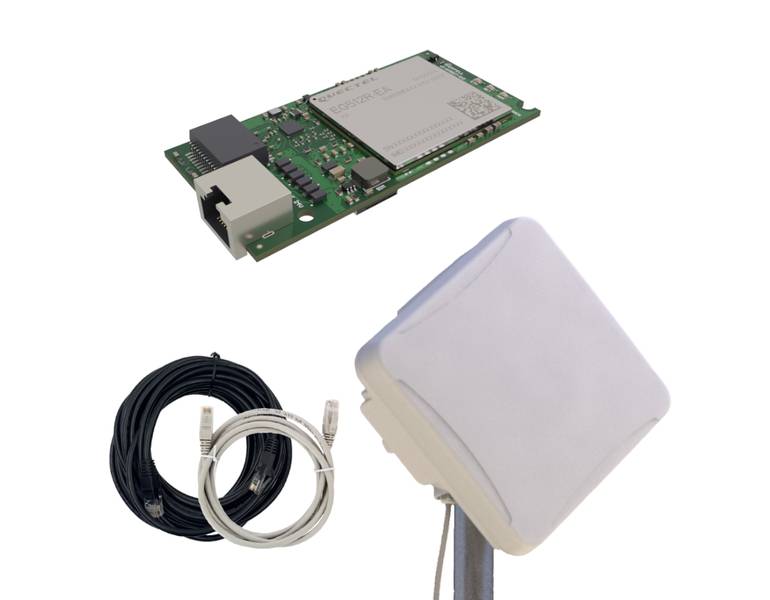

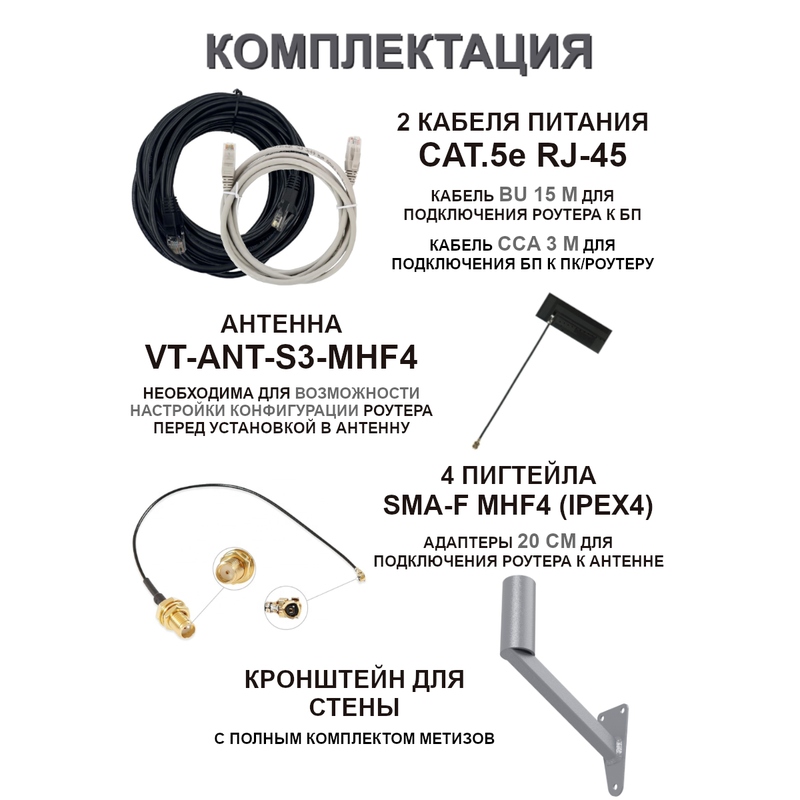

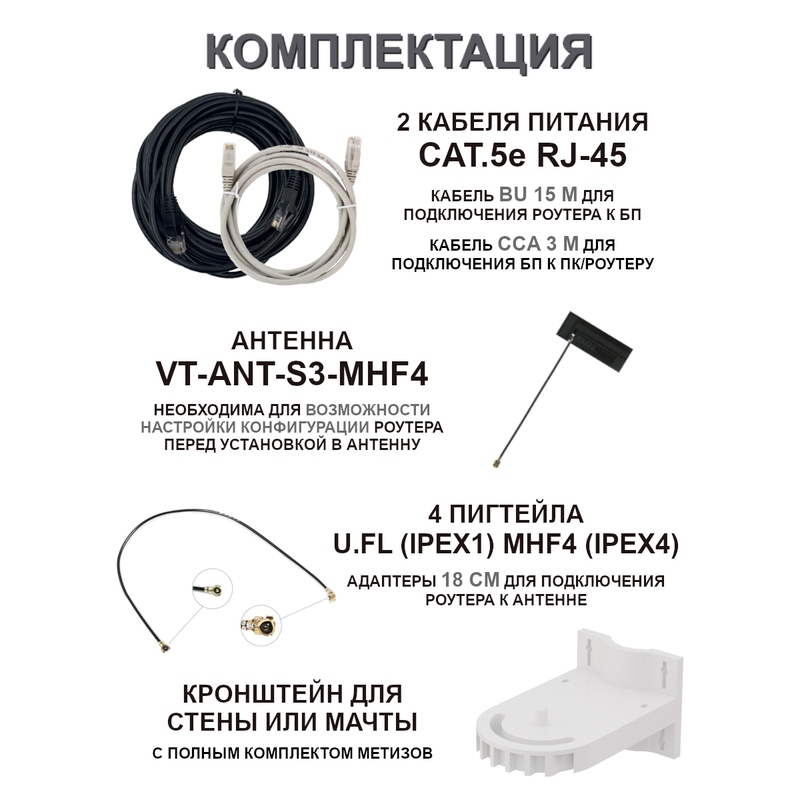

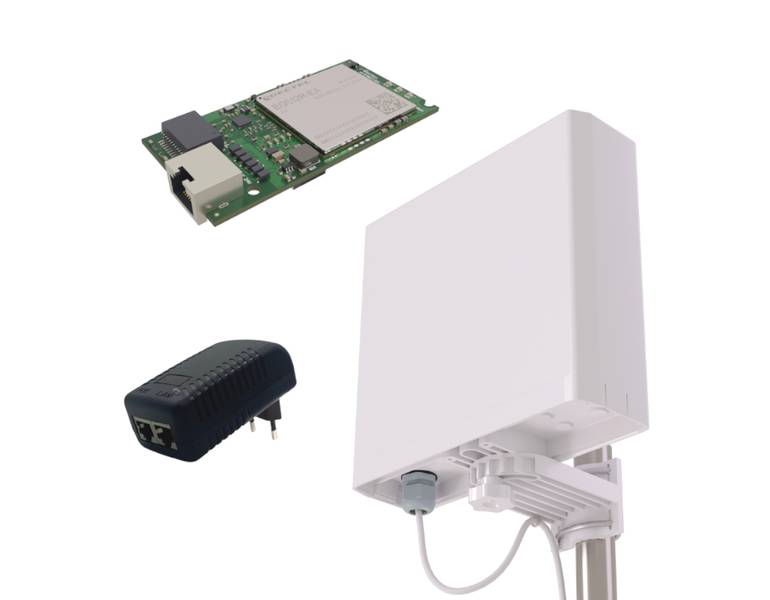

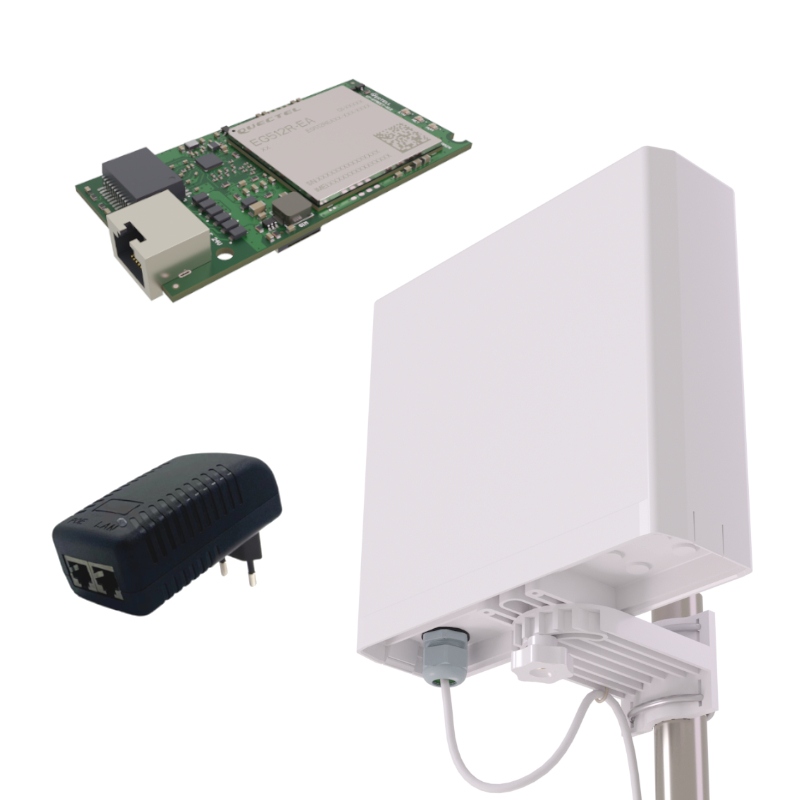

Что входит в комплект?

Антенна VT-BOOST-15 MIMO 4x4:

Антенна с герметичным боксом предназначена для усиления 3G/4G/LTE сетей диапазона 1700-2700 МГц.

Коэффициент усиления 12÷15 dBi. Рекомендуется использовать антенну при удалении от базовой станции оператора до 12 км. Благодаря поддержки антенной технологии MIMO 4x4, скорость передачи данных может достигать 600 Мбит/с (при использовании оборудования Cat.12).

Степень защиты оболочки IP67.

Вариации установки:

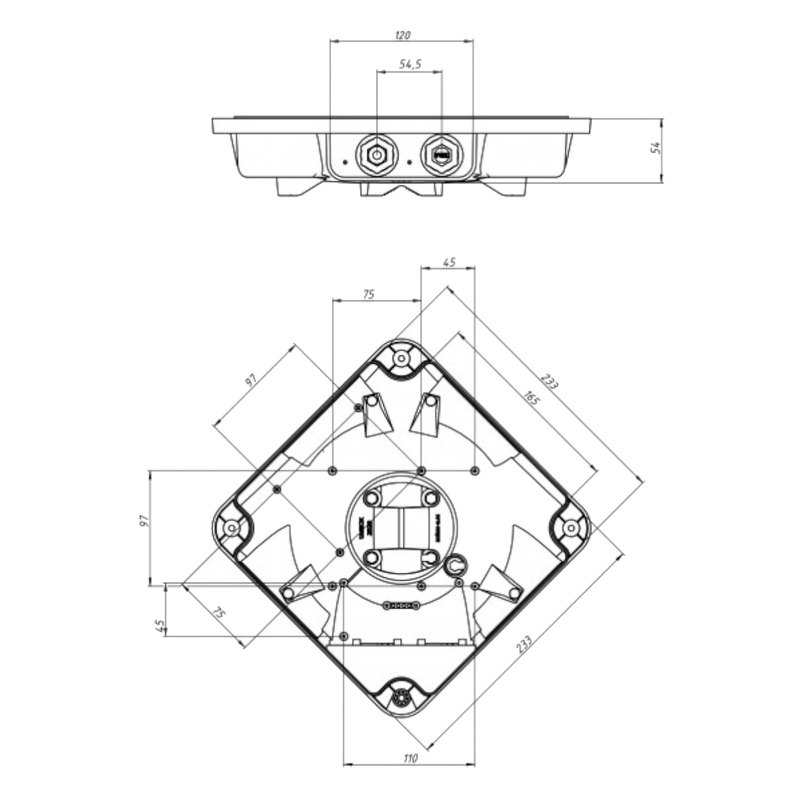

Крепление антенны предусмотрено на стену или к мачте (мачта в комплект не входит).

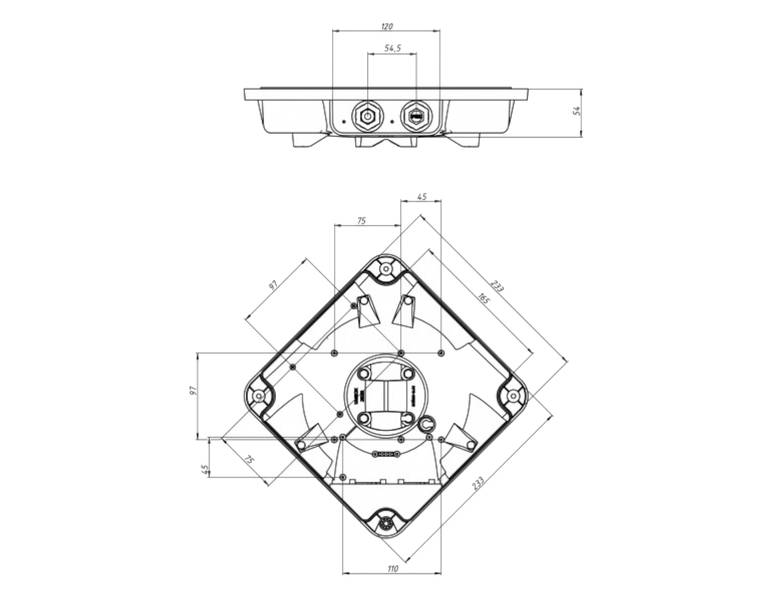

Гермобокс антенны снабжён герметичной резинкой по периметру основания. За счёт своей формы и способа закрытия бокс не будет задерживать снег и влагу на корпусе, оставаясь полностью герметичным. Морозостойкий и УФ-стойкий материал бокса защитит устройства от воздействия внешней среды.

Гермоввод PG16 VT-ENTRY антенны позволяет использовать заранее обжатый патч-корд для подключения встроенных устройств. Герметичность ввода обеспечивается специальным уплотнителем в комплекте.

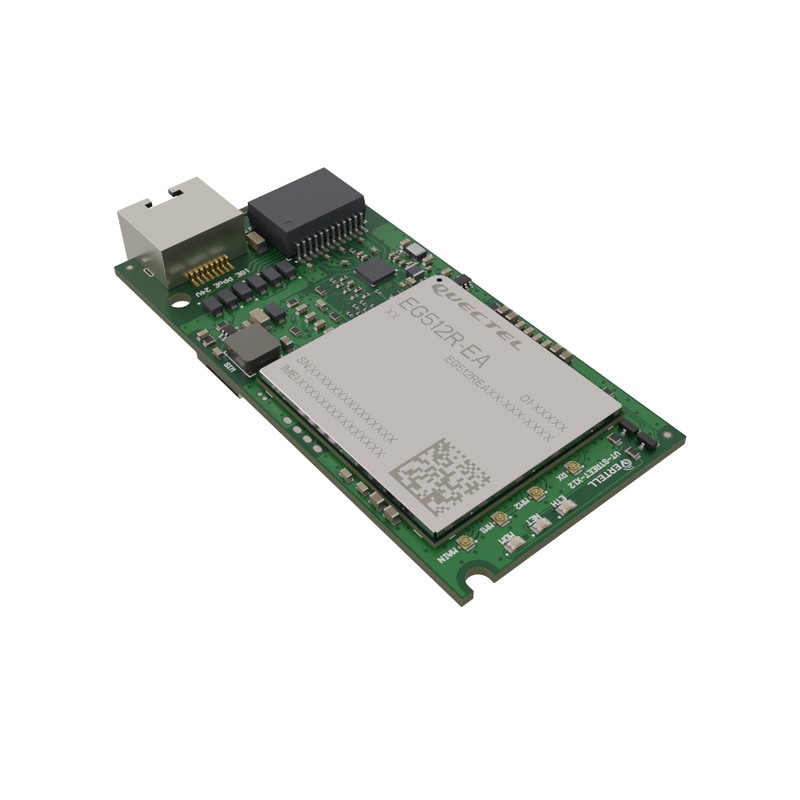

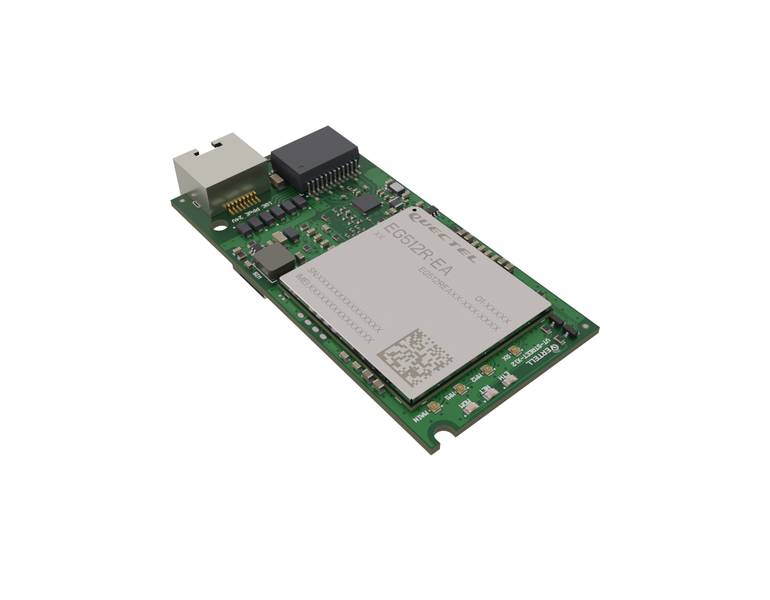

Современный роутер Vertell VT-STREET-X12:

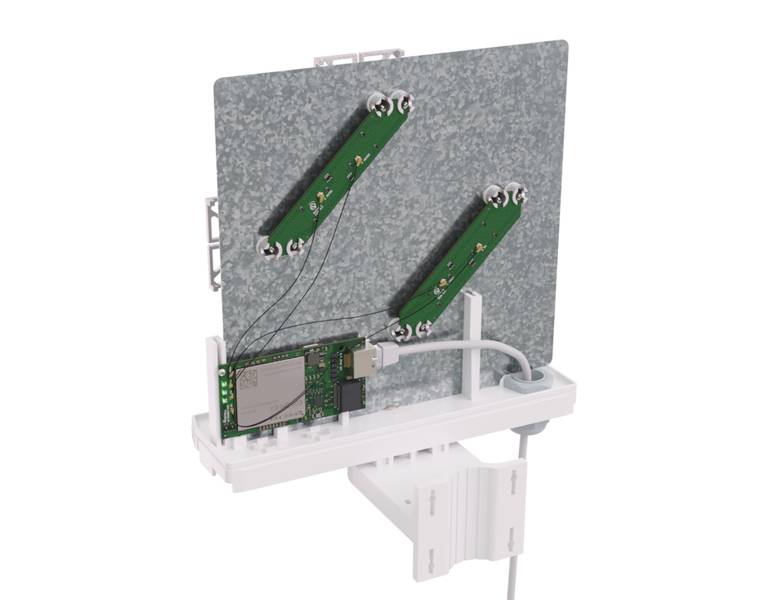

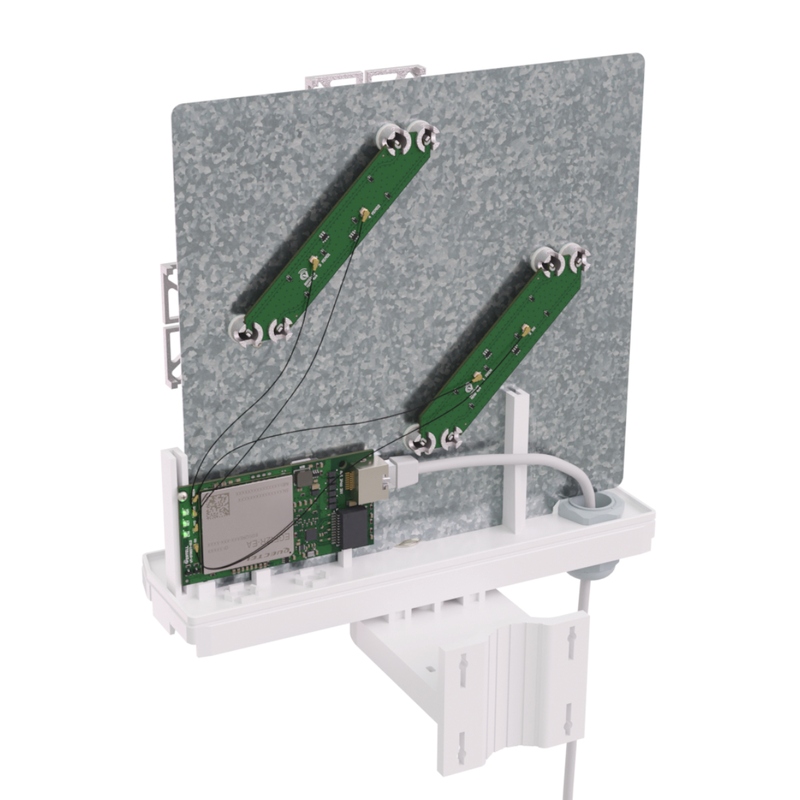

Предназначен для установки в антенну с герметичным боксом, отдельный бокс или щит. Установка роутера внутри антенны позволяет получить максимальный сигнал LTE и осуществить передачу данных от антенны до места клиентского узла, например, роутера или коммутатора, на расстояние до 100 м без потери качества сигнала. При монтаже вне помещений устройство необходимо защитить от влаги.

Конструкция и элементная база роутера Vertell VT-STREET-X12 позволяет использовать его в диапазоне температур от -40 до +70 °C, без дополнительного подогрева.

Vertell VT-STREET-X12 оснащён слотом Nano-SIM. Слот не допускает самопроизвольного отсоединения SIM-карты при вибрациях и температурных колебаниях.

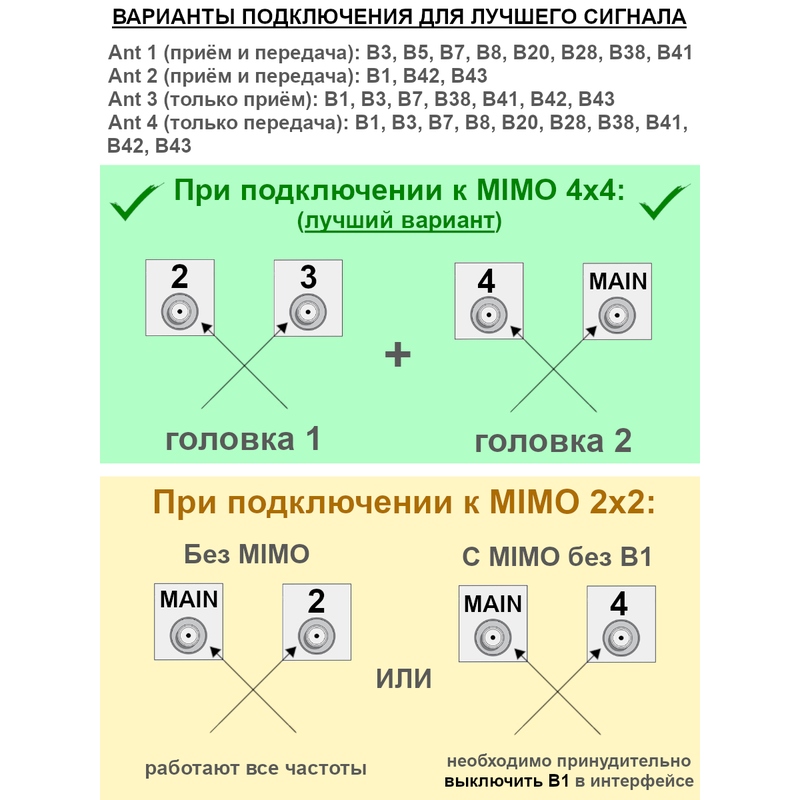

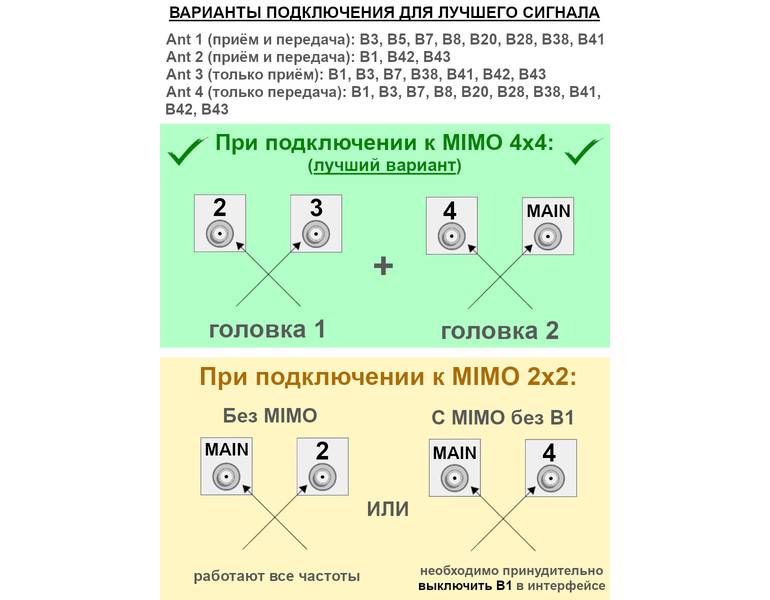

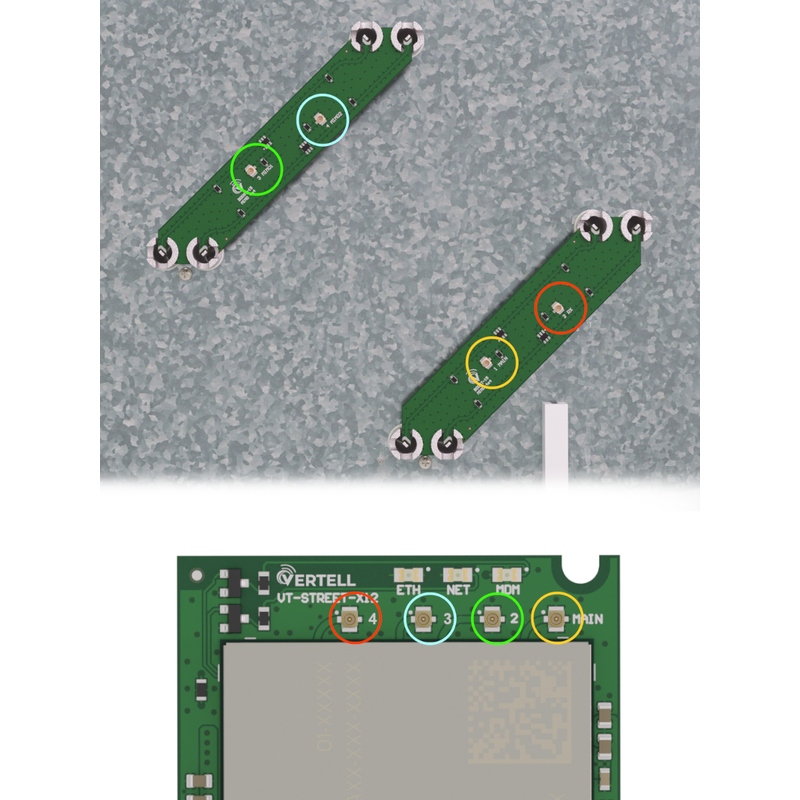

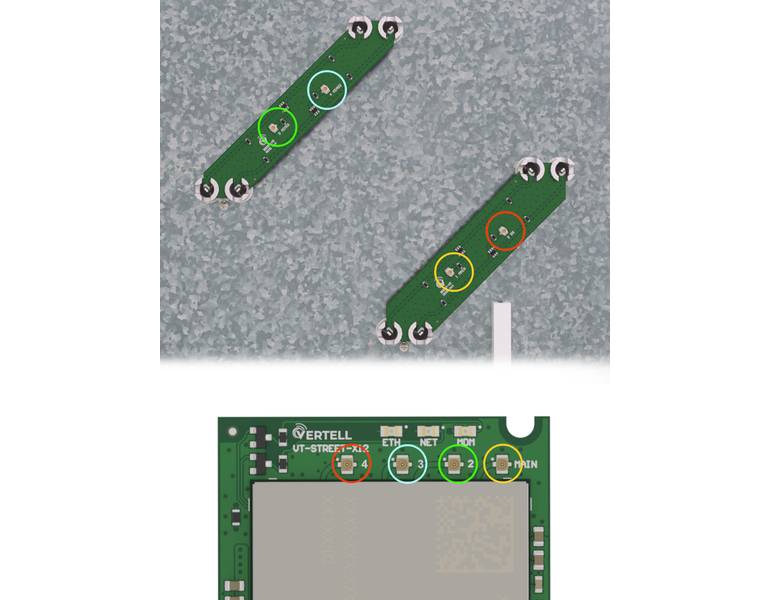

Схема подключения роутера:

При использовании антенны с технологией MIMO 4х4 разъёмы MAIN и 4 подключаются к одной паре поляризации антенны, разъёмы 2 и 3 к другой паре поляризации антенны. При этом MAIN и 3 подключаются к разъёмам вертикальной поляризации, разъём 2 и 4 - к разъёмам горизонтальной поляризации.

Подключение роутера Vertell VT-STREET-X12 производится патч-кордом 15 м к блоку питания 24 V из комплекта. Далее блок питания подключается патч-кордом 3 м к ПК или роутеру. Расшивка разъёма витой пары допускается по стандарту T568A и T568В (прямой обжим).

Настройка и управление:

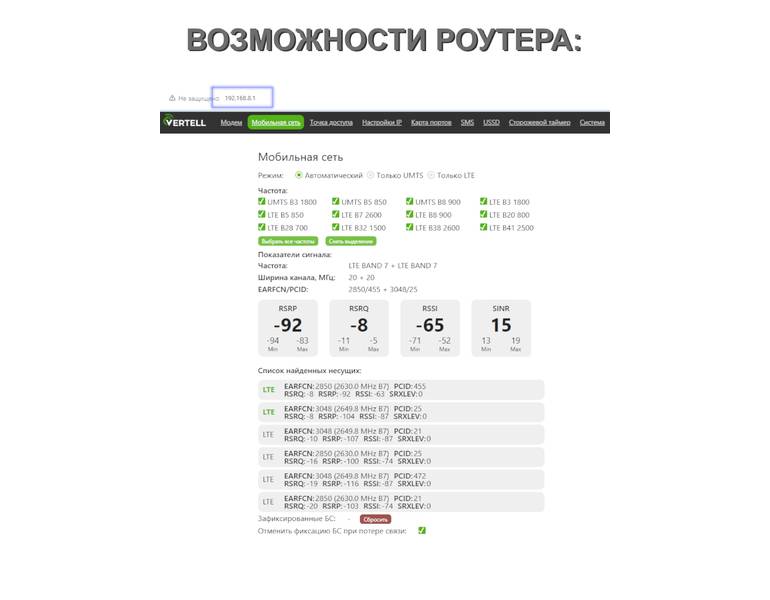

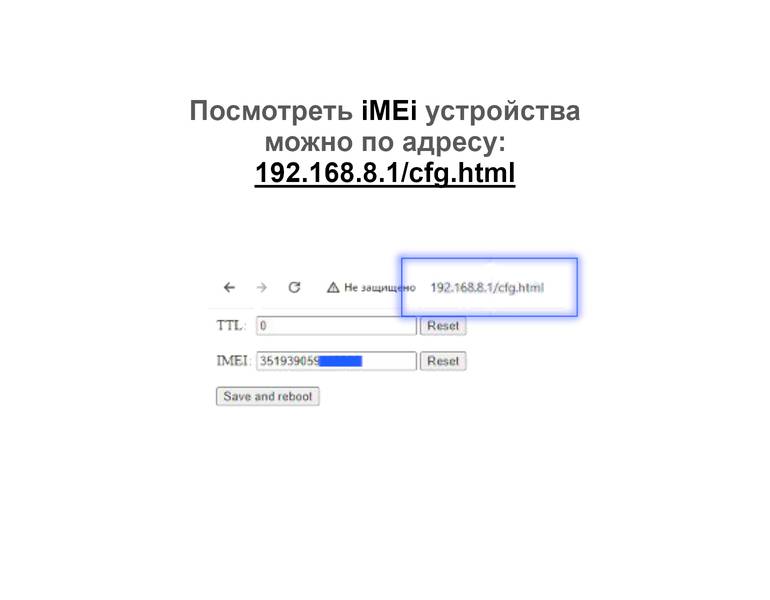

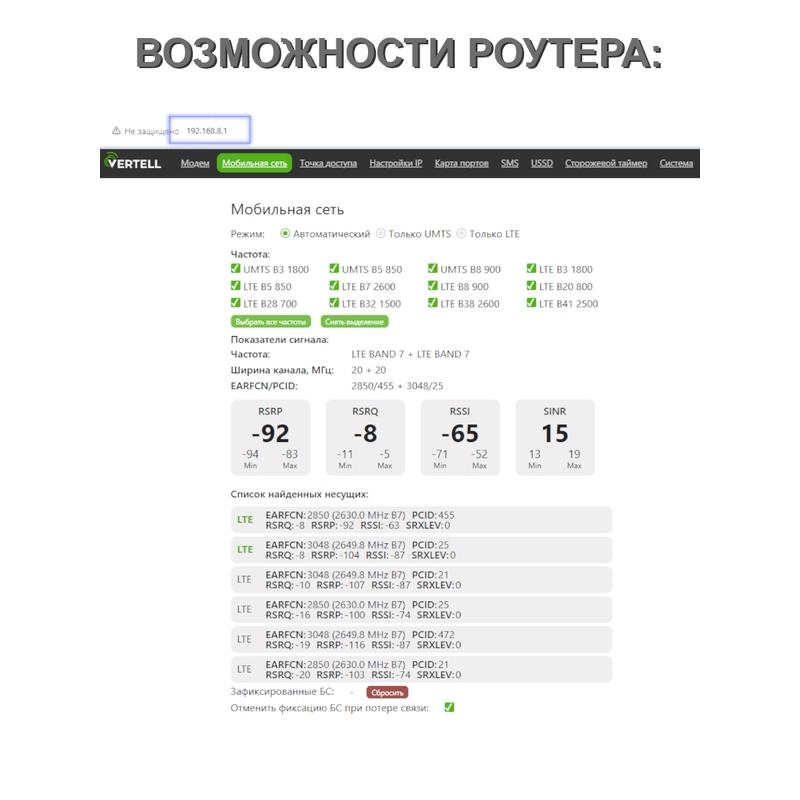

Настройка и управление роутером осуществляется в web-интерфейсе через браузер телефона или компьютера по адресу 192.168.8.1.

Функционал позволяет:

1. Выбирать режим работы сети (LTE, UMTS, GSM), а также фиксировать рабочий диапазон (band) и сектор базовой станции. При наличии большого числа базовых станций даёт возможность подключиться к частоте с наилучшей скоростью.
2. Проводить точную настройку (юстировку) антенны для получения максимального и стабильного сигнала интернета от оператора.
3. Применить интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удалённой работе, когда нет доступа для возможности физической перезагрузки оборудования.

В настройках реализованы функции: перенаправление портов, смена IP-адреса, отправка SMS-сообщений, USSD-команд и др.

Технические особенности:

• Возможность передачи данных между антенной и клиентским оборудованием на расстояние до 100 м по качественной витой паре.
• Модем Cat.12 в роутере поддерживает скорость передачи данных в LTE до 600 Мбит/с с агрегацией до 3-х несущих частот, модуляция сигнала 64QAM и 256QAM.
• Технология подачи питания и данных по одному кабелю Passive PoE 24 В.
• Компактный размер роутера – 94x46 мм.
• Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 40°C по паспорту.
• Стандартизация кабельных соединителей, отсутствие винтовых разъёмов.
