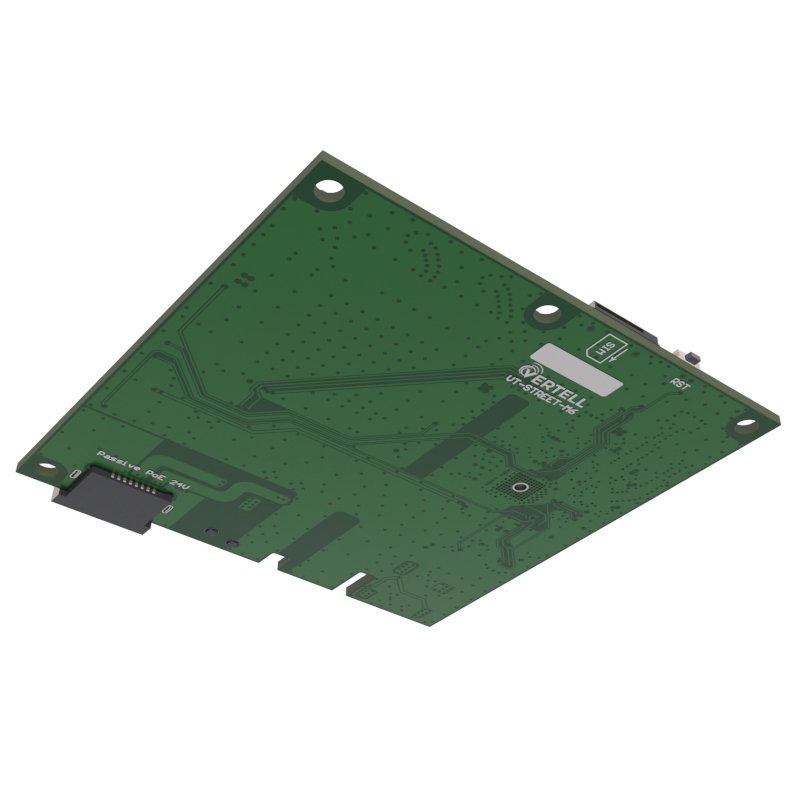

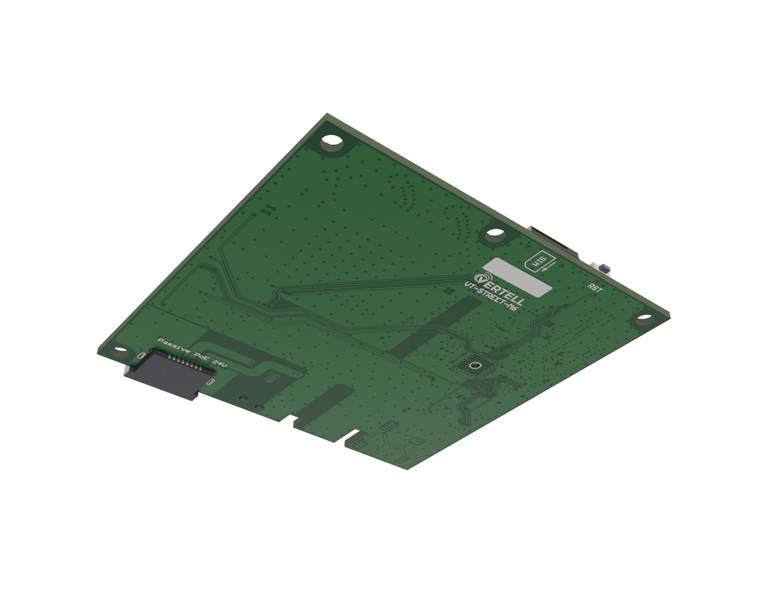

Встраиваемый роутер VT-STREET-M6 Wi-Fi

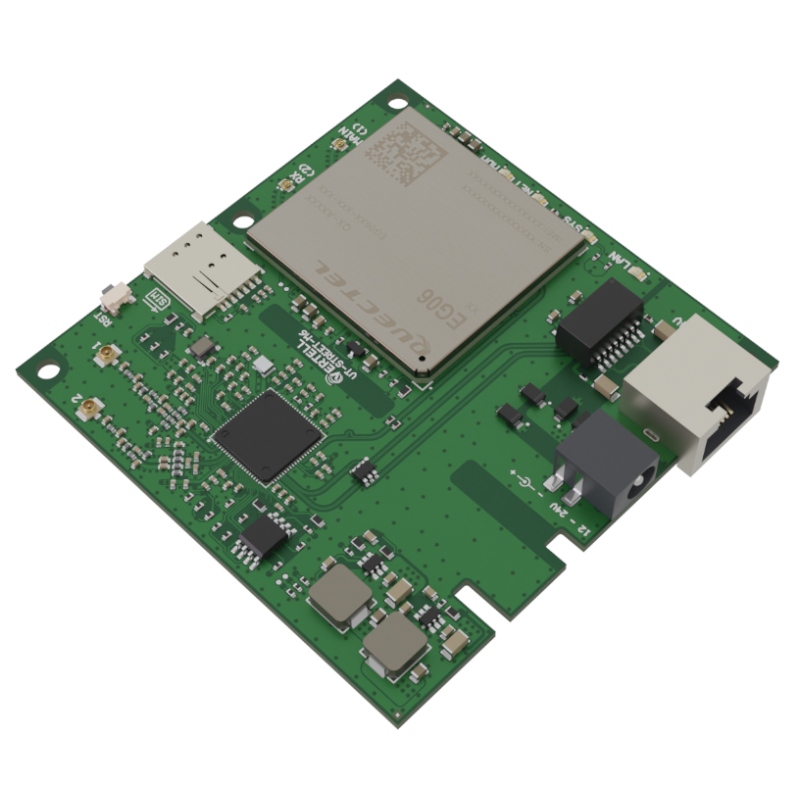

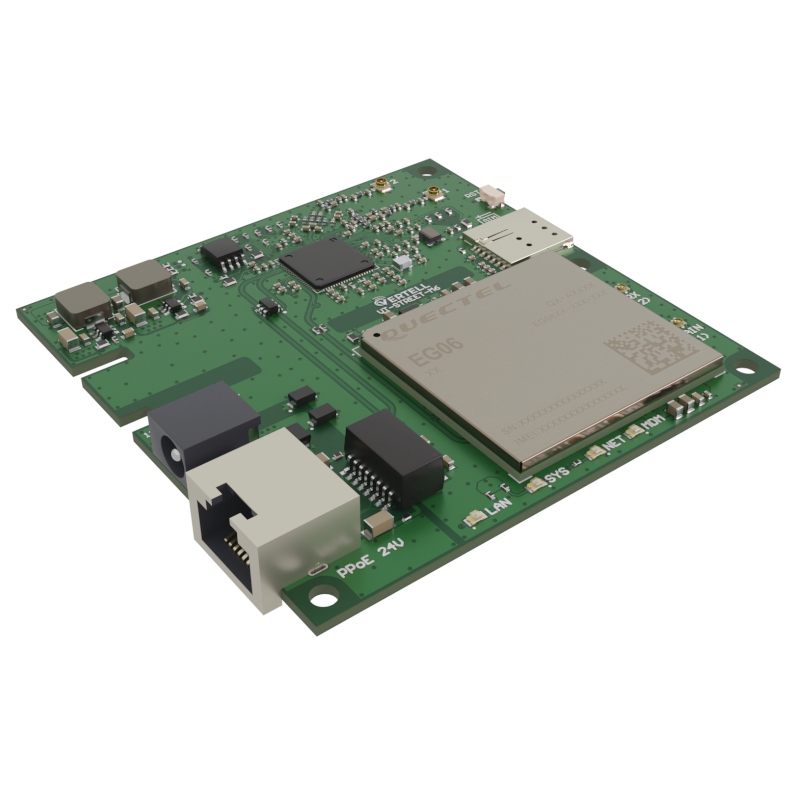

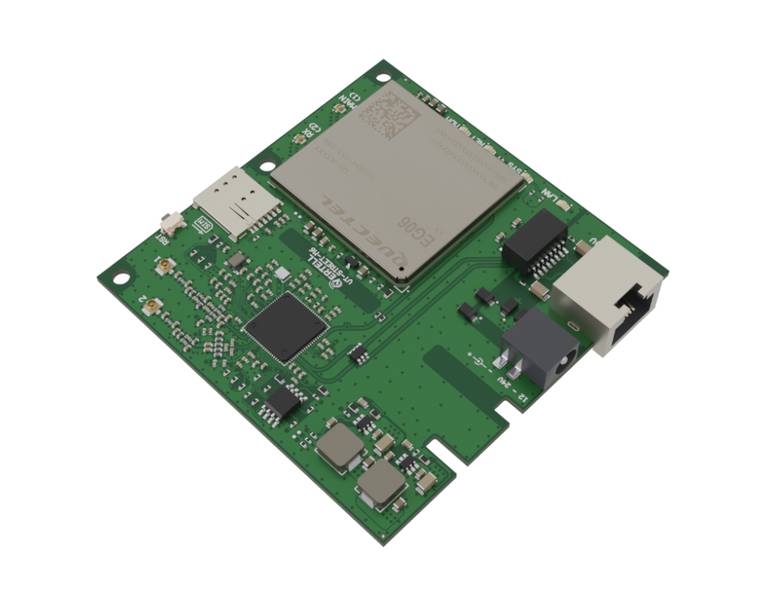

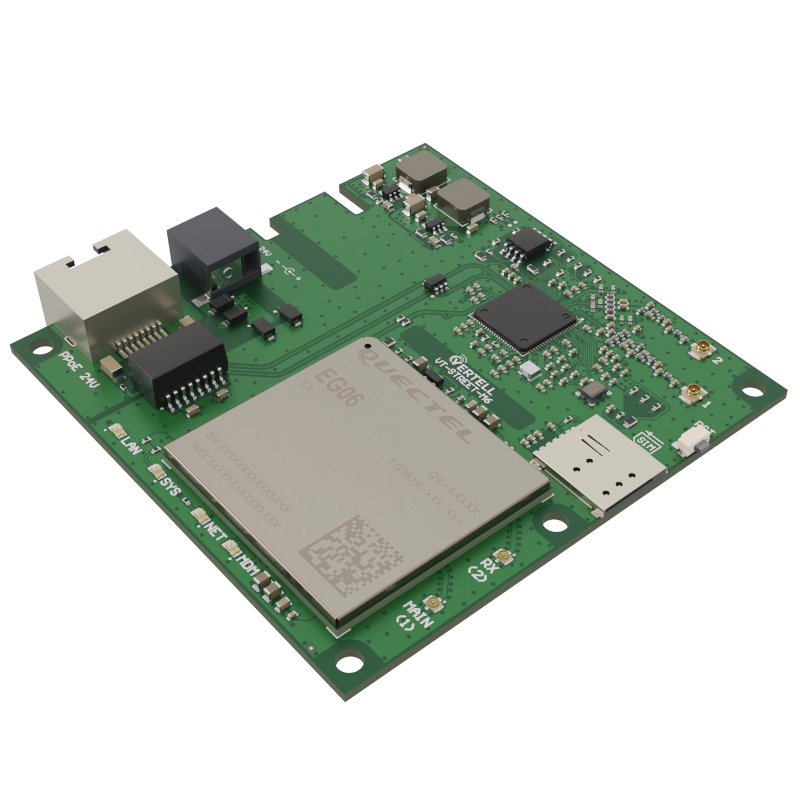

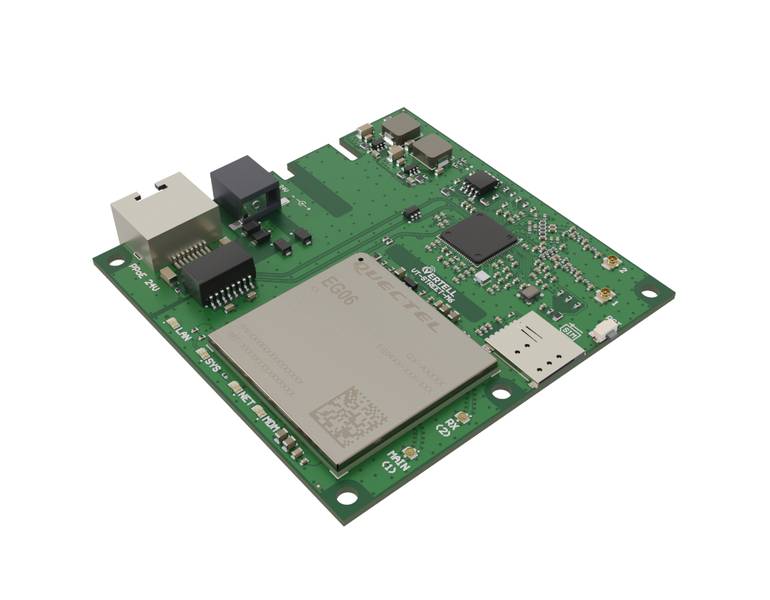

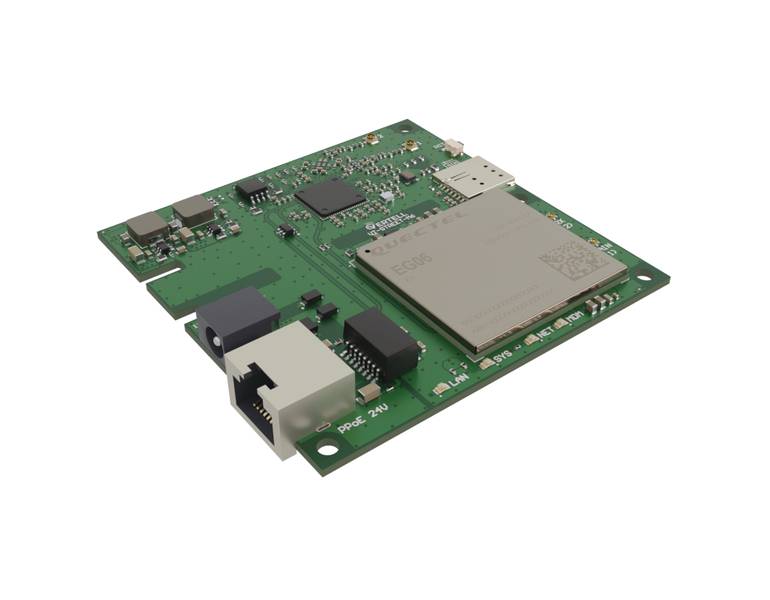

Встраиваемый роутер VT-STREET-M6 Wi-Fi — компактное и надёжное решение с встроенным 3G/4G-модемом Quectel EG06, предназначенное для установки в антенны с герметичным корпусом, а также в отдельные боксы или щиты.

Размещение устройства непосредственно внутри антенны позволяет получить максимальный уровень LTE-сигнала и свести потери к минимуму. Передача данных от антенны к клиентскому оборудованию (компьютеру, роутеру или коммутатору) осуществляется по Ethernet-кабелю на расстояние до 100 метров без ухудшения качества соединения. Такое решение обеспечивает стабильную и надёжную связь даже в условиях слабого сигнала.

Благодаря встроенному LTE-модему Quectel EG06 категории Cat.6 роутер поддерживает технологию агрегации частот (Carrier Aggregation), позволяющую одновременно использовать до двух диапазонов связи с широким набором комбинаций агрегируемых частот.

Фактическая работа агрегации частот зависит от поддержки данной технологии оператором связи и параметров сети в конкретной точке установки.

Роутер оснащён встроенным Wi-Fi модулем 2,4 ГГц на чипе MediaTek MT7628, который обеспечивает удобную настройку устройства непосредственно на месте установки. Это особенно важно в случаях, когда роутер уже смонтирован внутри антенны и подключение по кабелю затруднено или невозможно. При необходимости роутер позволяет использовать штатные разъёмы U.FL для подключения внешних Wi-Fi антенн, что даёт возможность расширить зону покрытия беспроводной сети.

Беспроводной доступ позволяет быстро выполнить настройку и диагностику устройства в непосредственной близости, без необходимости демонтажа.

Встраиваемый роутер VT-STREET-M6 Wi-Fi оснащён удобным WEB-интерфейсом на русском языке для простой и быстрой настройки. Доступ к интерфейсу осуществляется по адресу: 192.168.1.1. Роутер работает без дополнительных драйверов на ОС Windows 7, 10, 11 и Linux, Mac OS. Версия встроенного ПО OpenWRT 23.05.6.

Конструкция и элементная база роутера VT-STREET-M6 Wi-Fi обеспечивают стабильную работу устройства в широком температурном диапазоне — от –30 до +70 °C без необходимости дополнительного подогрева/охлаждения.

Роутер оснащён слотом Nano-SIM и поддерживает подключение по Ethernet с пропускной способностью до 100 Мбит/с, обеспечивая высокую скорость передачи данных. Пропускная способность по Wi-Fi до 300 Mбит/c.

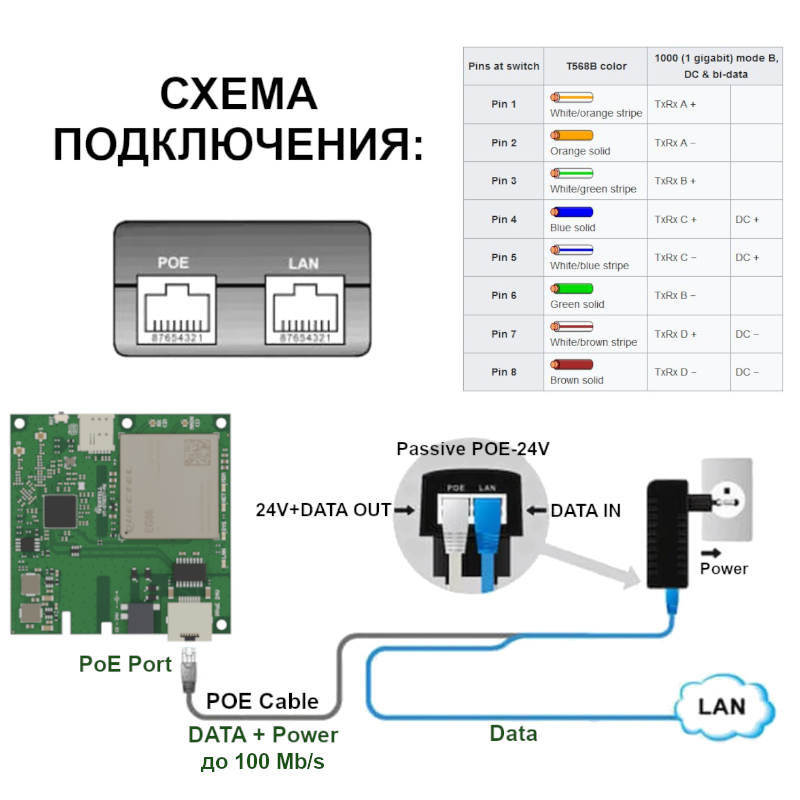

Схема подключения

Подключение роутера VT-STREET-M6 Wi-Fi к коммутатору или домашнему роутеру осуществляется с помощью патч-корда из витой пары через Passive PoE-инжектор 220/24V, входящий в комплект поставки. PoE-инжектор рекомендуется размещать внутри помещения для обеспечения стабильной и безопасной работы оборудования.

Для надёжного соединения рекомендуется использовать качественный медный кабель витой пары с сечением жилы AWG 24 категории Сat.5e – Сat.6. Допускается обжим разъёма витой пары по стандартам T568A или T568B (прямой тип подключения).

При использовании антенны с технологией MIMO подключаются оба разъёма. Разъём MAIN подключается к разъёму вертикальной поляризации антенны, разъём RX - к разъёму горизонтальной поляризации антенны. При подключении антенны с одним выводом подключается разъём MAIN.

При отсутствии Passive PoE-инжектора 220/24V питание роутера можно осуществить от стандартного блока питания с разъёмом 5,5×2,1 мм, работающего в диапазоне напряжения 12–24V, через штатный разъём устройства. Следует учитывать, что при использовании питания 12 В максимальная длина витой пары сокращается примерно до 30 метров. Для обеспечения работы на расстоянии до 100 метров рекомендуется использовать блок питания с выходным напряжением 24V.

ВНИМАНИЕ! Не подключайте VT-STREET-M6 Wi-Fi напрямую к PoE коммутатору 48V. Это приведет к поломке роутера. Используйте понижающий переходник 48/24V 24V Passive PoE – 48V Active PoE.

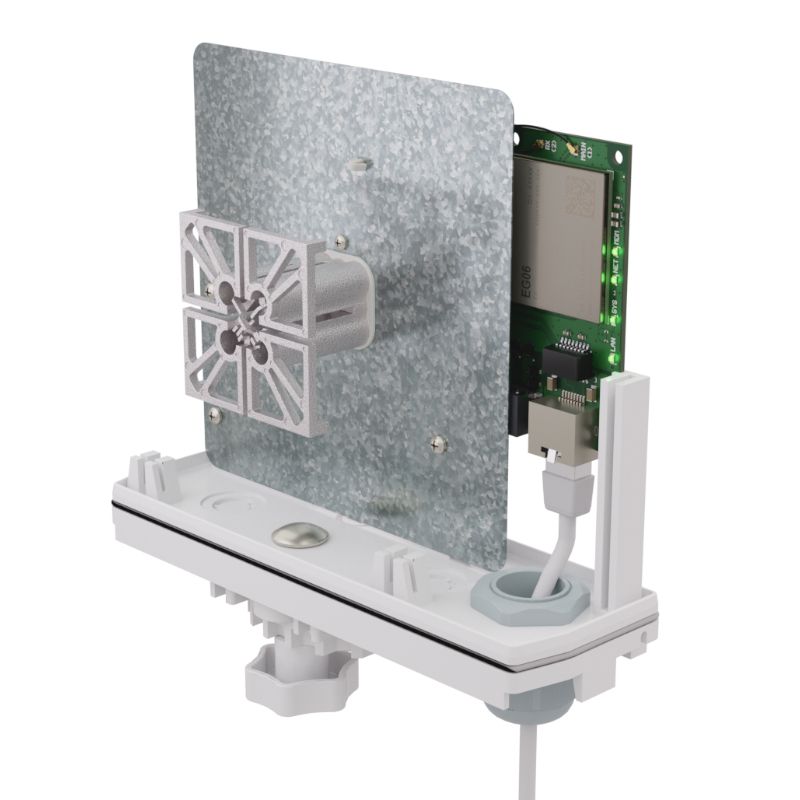

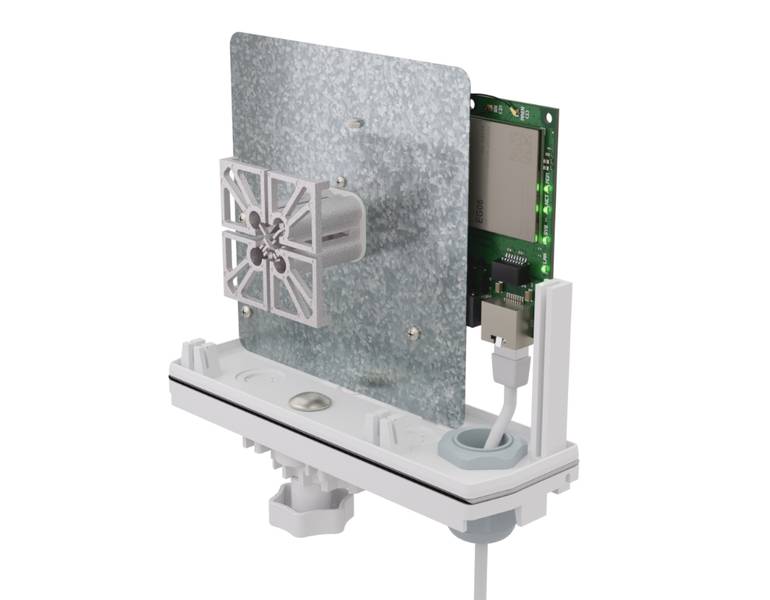

Установка в боксовой антенне

Места крепления роутера VT-STREET-M6 Wi-Fi подходят для установки его в популярные антенны, например, VT-BOOST-9 MIMO 2x2, VT-BOOST-15 MIMO 2x2, VARIUS UNIBOX 1727 PRO, PETRA BB MIMO 2x2 UniBox-2.

Благодаря компактным размерам 85х82х12 мм роутер удобно располагать в облучателях и небольших гермобоксах. Идеально совместим с гермобоксами VERTELL VT-BOX9, VT-BOX15.

Настройка и управление

Настройка и управление роутером осуществляется через удобный WEB-интерфейс с доступом из браузера компьютера или смартфона по адресу 192.168.1.1.

Функционал устройства позволяет:

• Выбирать режим работы сети (LTE, UMTS) и задавать рабочий диапазон (band), что особенно полезно при большом количестве доступных частот и позволяет подключаться к частоте с наилучшей скоростью.
• Использовать сторожевой таймер (Watchdog) для автоматической перезагрузки модема, что помогает избежать зависаний. Эта функция особенно актуальна при удалённой эксплуатации, когда отсутствует возможность физического доступа к оборудованию.
• Гибко настраивать сеть благодаря дополнительным возможностям, включая: перенаправление портов, изменение IP-адреса, отправку SMS-сообщений и USSD-команд, фиксацию TTL и другие функции.

При подключении устройства к другому роутеру с таким же IP-адресом (192.168.1.1) необходимо изменить IP одного из устройств, чтобы избежать конфликта адресов и обеспечить стабильную работу сети.

Технические особенности

• Передача данных между антенной и клиентским оборудованием на расстояние до 100 м по витой паре.
• Использование технологии Passive PoE 24 V, обеспечивающей передачу питания и данных по одному кабелю.
• Компактные размеры устройства — 85 × 82 × 12 мм.
• Применение стандартных кабельных соединителей без винтовых разъёмов, что упрощает монтаж и обслуживание.
• Совместимость с антеннами и боксами российских производителей, таких как АНТЭКС, VARIUS, KROKS, VERTELL и других.

Встраиваемый роутер VT-STREET-M6 Wi-Fi разработан, произведён и сертифицирован в России.
