Антенна VT-BOOST-15 MIMO 2x2

Антенна VT-BOOST-15 MIMO 2x2 в герметичном корпусе предназначена для усиления сигналов 3G/4G и размещения внутри антенны встраиваемых модемов, адаптеров или роутеров.

Антенна оснащена гермовводом PG16 VT-ENTRY, кронштейном и встроенными пигтейлами MHF4 (IPEX4), которые позволяют размещать внутри антенны встраиваемые модемы, роутеры, адаптеры VERTELL. Степень защиты корпуса — IP67, конструкция отличается повышенной ударопрочностью.

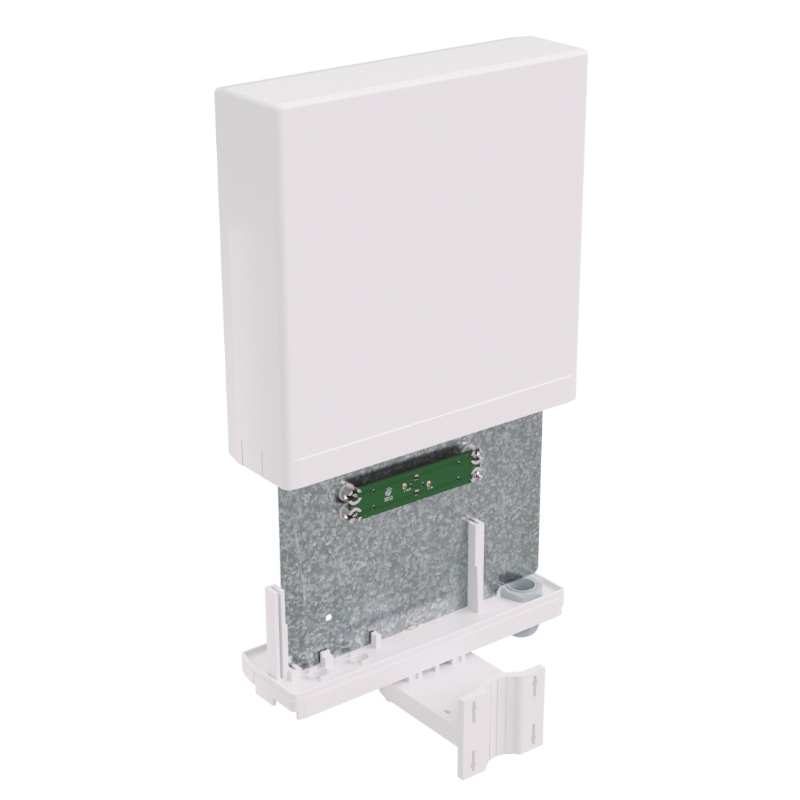

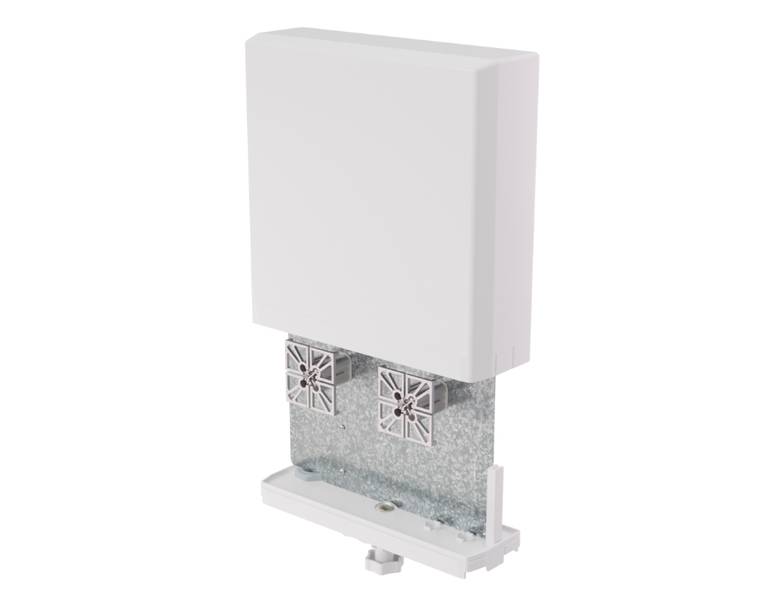

Верхняя крышка корпуса фиксируется на боковых защёлках, которые при необходимости открываются с небольшим усилием. Несмотря на использование морозостойкого материала, при эксплуатации при отрицательных температурах рекомендуется соблюдать осторожность и не прикладывать чрезмерных усилий, чтобы избежать повреждения защёлок.

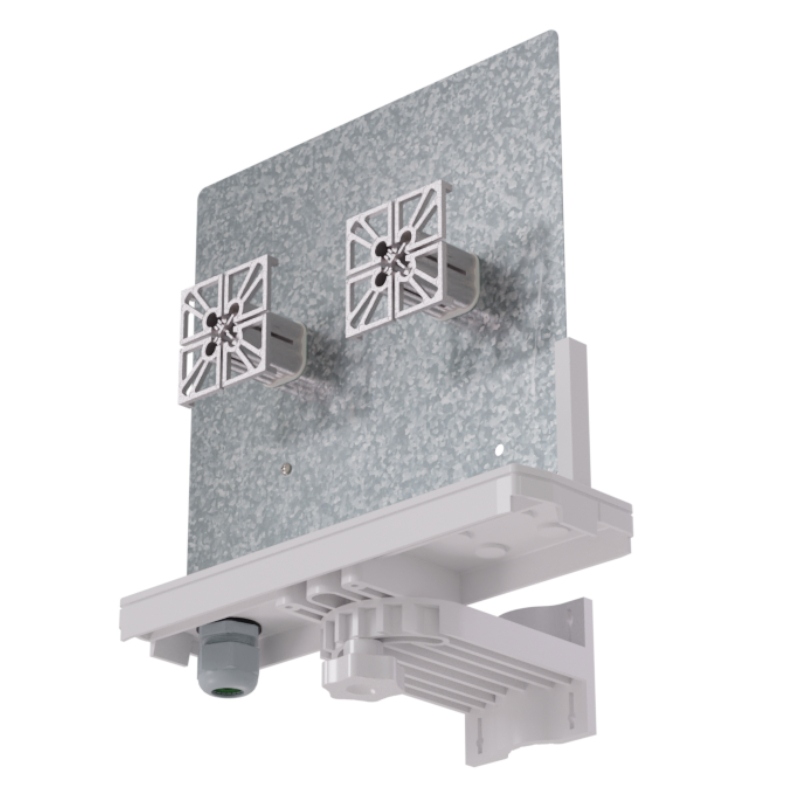

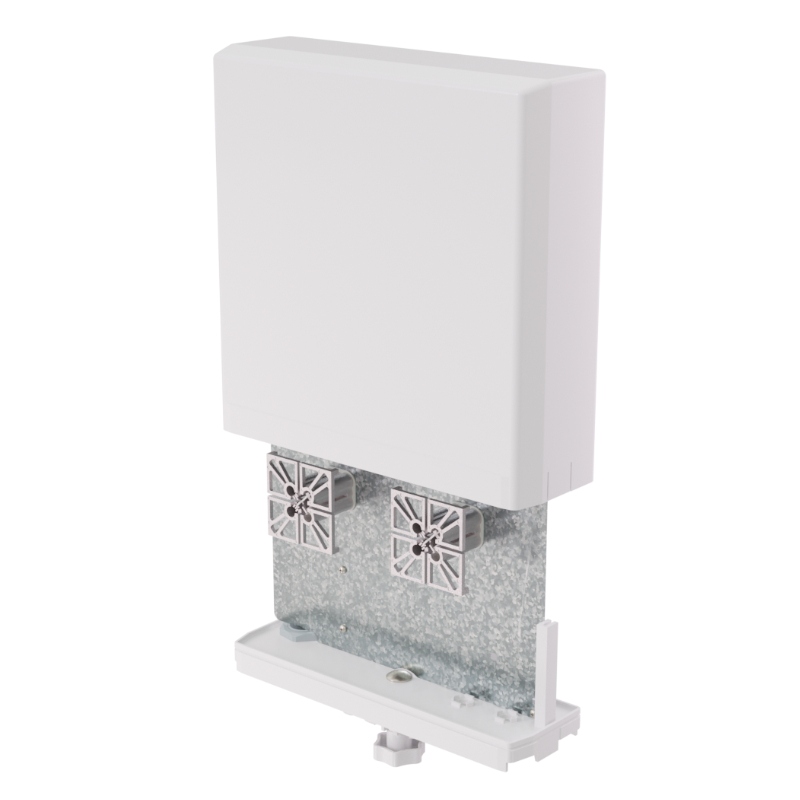

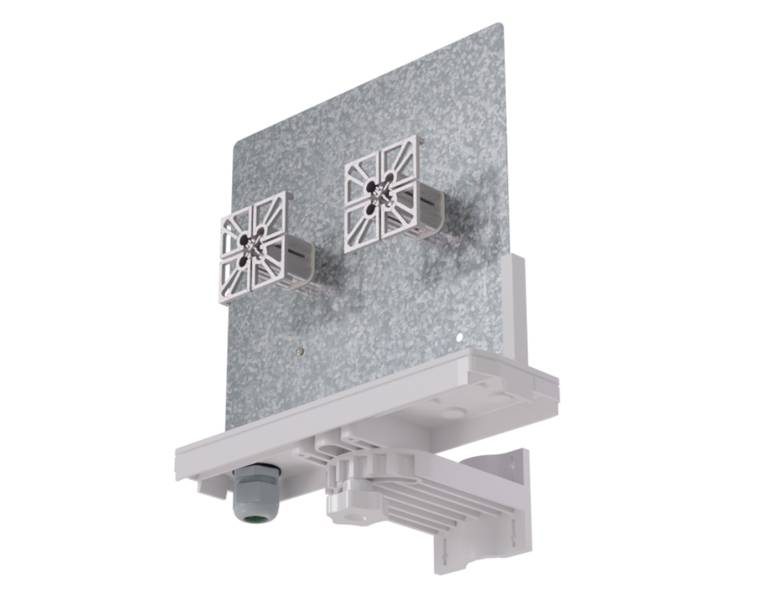

Антенна работает в диапазоне 1700–2700 МГц, имеет коэффициент усиления 13÷15 dBi. Пара излучающих элементов формирует кросс-поляризованное излучение ±45° (X-pol) и обладает широкой диаграммой направленности. Выбор пигтейла для подключения к основному разъёму модема или роутера не регламентируется и не влияет на работоспособность системы. Рекомендуемое расстояние до базовой станции оператора — до 12 км.

Суммирование сигналов в антенне реализовано с использованием интегрального СВЧ-сумматора, что позволяет снизить потери в тракте, обеспечить стабильность фазо-амплитудных характеристик антенны, уменьшить габариты конструкции.

Гермоввод PG16 VT-ENTRY позволяет использовать предварительно обжатый патч-корд для подключения встроенных устройств без необходимости дополнительной разделки кабеля. Герметичность кабельного ввода обеспечивается входящим в комплект уплотнительным элементом.

Гермобокс антенны снабжён герметичной резинкой по периметру основания. За счёт своей формы и способа закрытия бокс не будет задерживать снег и влагу на корпусе, оставаясь полностью герметичным. Морозостойкий и УФ-стойкий материал бокса защитит устройства от воздействия внешней среды.

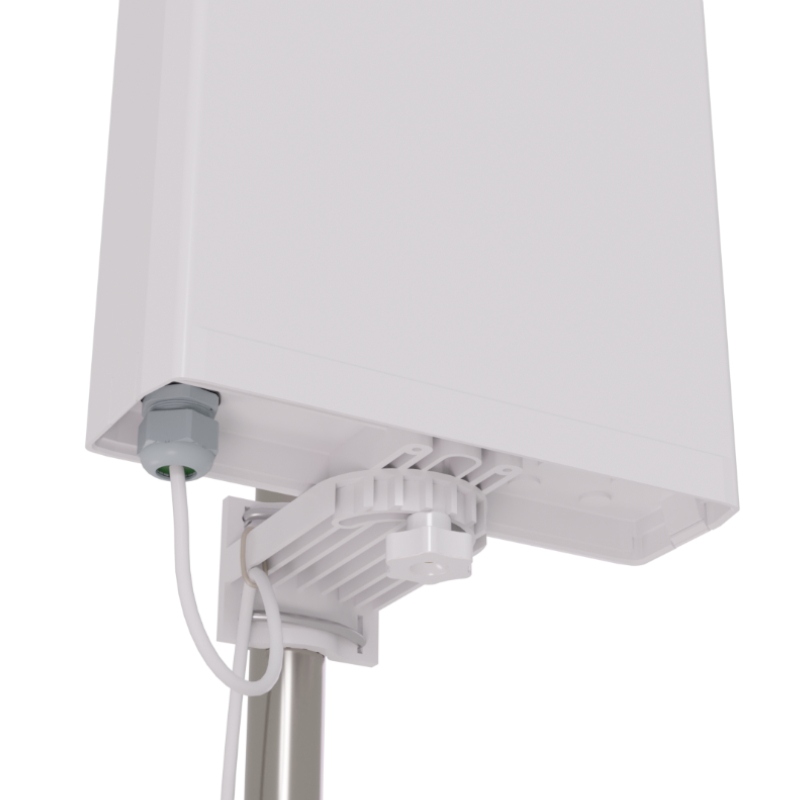

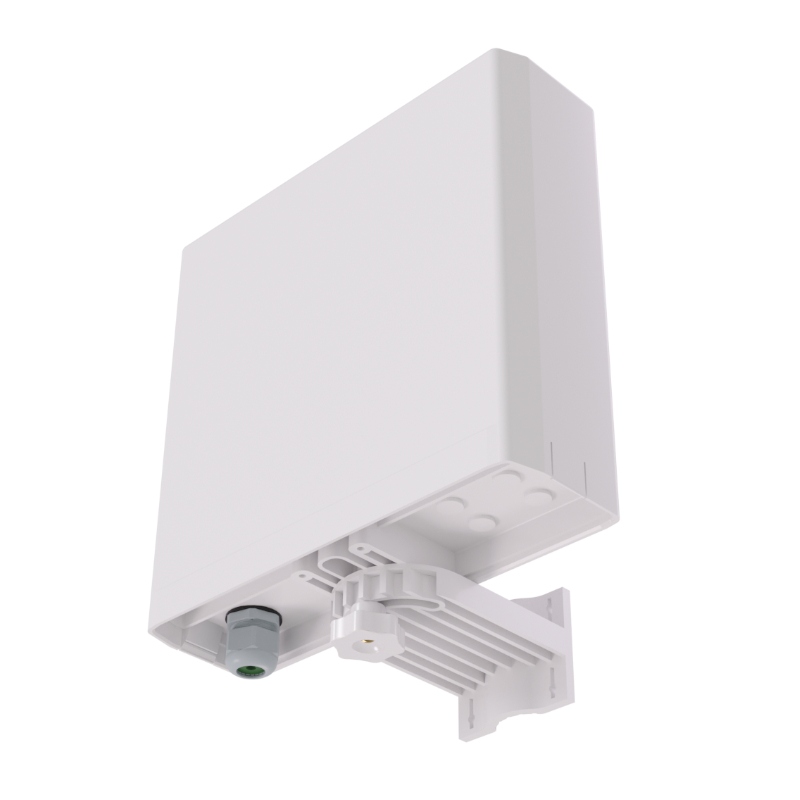

Крепление антенны к кронштейну выполнено с помощью гайки и болта с прокладкой, что обеспечивает надёжность и герметичность данного соединения. Крепление кронштейна предусмотрено двумя способами на выбор: к стене или к мачте. Монтажный кронштейн имеет отверстия для крепления к стене или к мачте диаметром от 20 до 52 мм с возможностью фиксации стяжкой шириной до 16 мм.

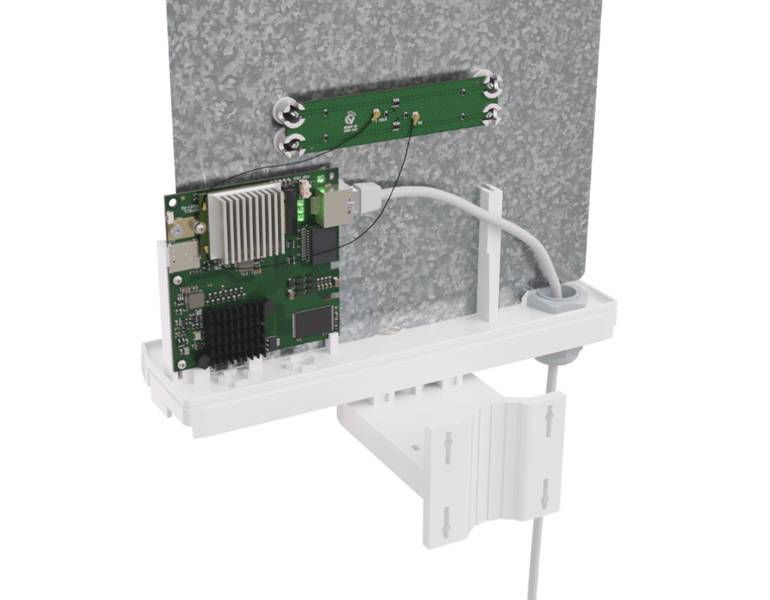

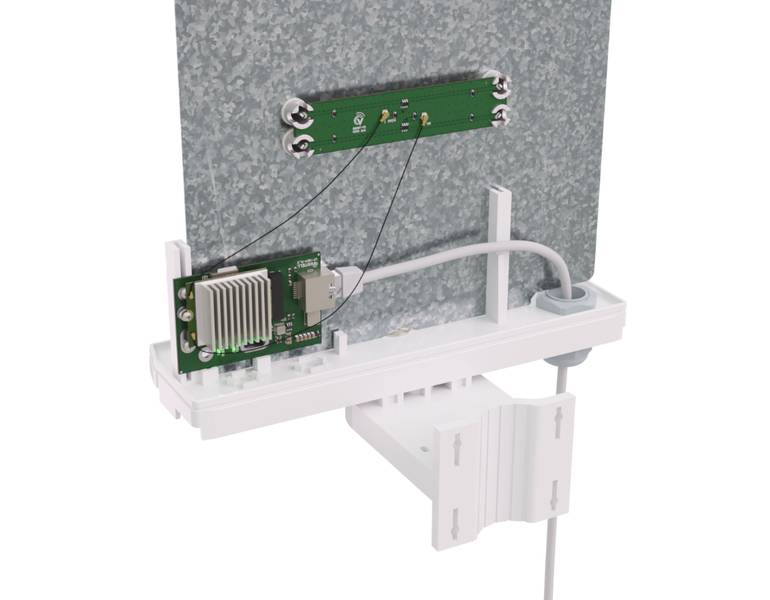

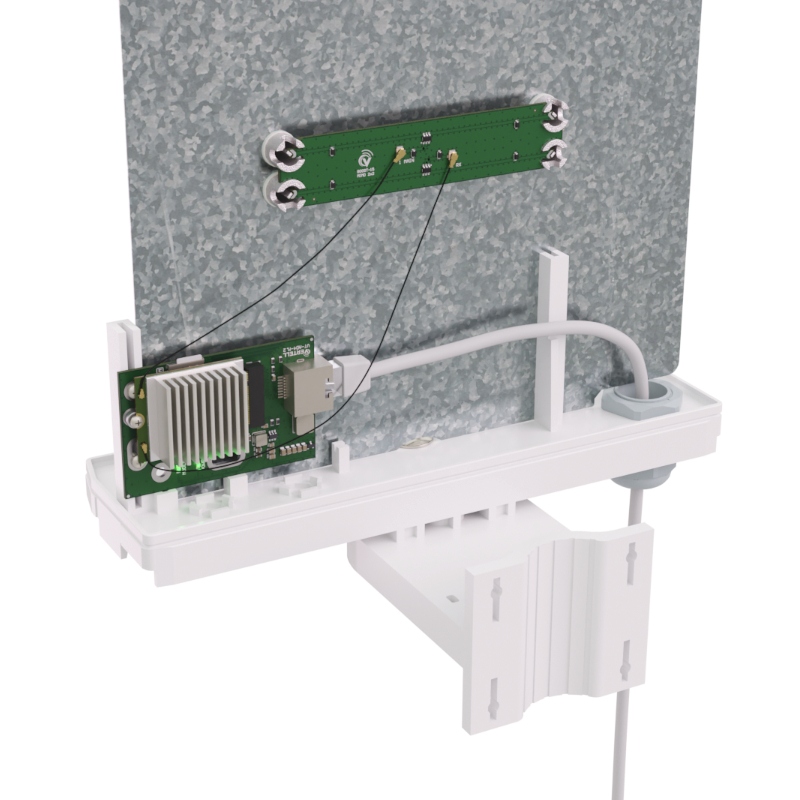

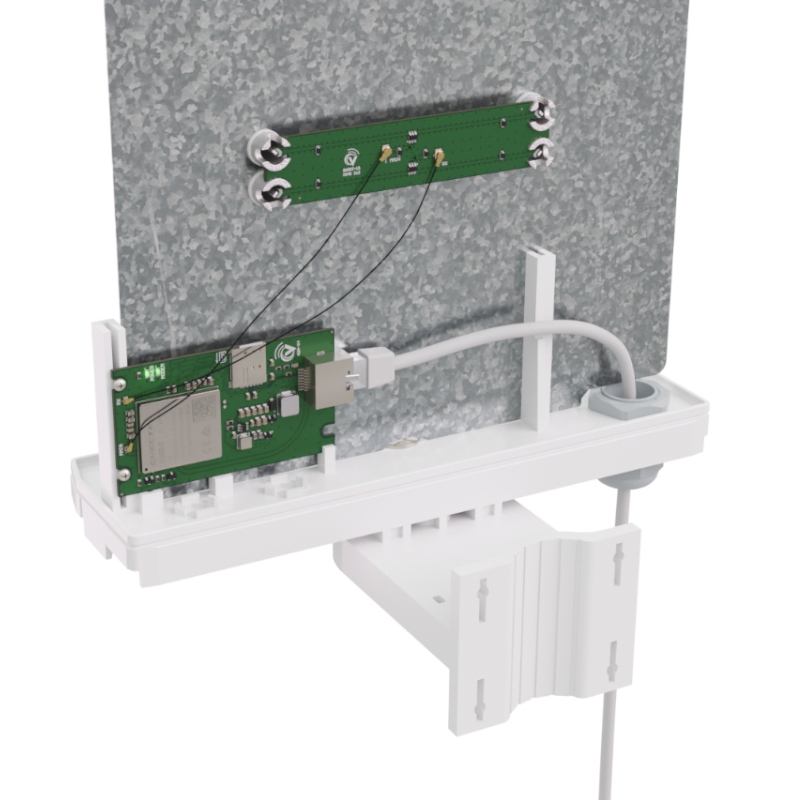

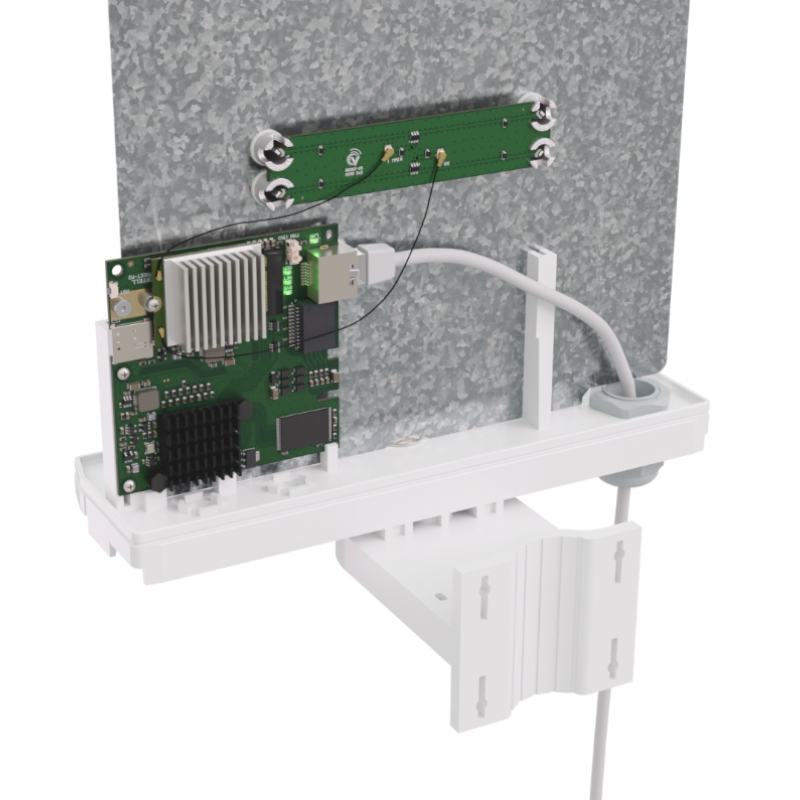

Расположение модемов или роутеров внутри антенны позволяет получить максимальный сигнал LTE без потери сигнала в коаксиальных кабелях. В антенне предусмотрены специальные монтажные стойки для удобного крепления устройств.

Для крепления на стойки подходят устройства VERTELL:

• Встраиваемый роутер VT-STREET-X4;
• Встраиваемый роутер VT-STREET-X6;
• Встраиваемый роутер VT-STREET-M.2;
• Встраиваемый роутер VT-STREET-M6 Wi-Fi
• Встраиваемый модем VT-AD4-X4 v.2;
• Встраиваемый модем VT-AD4-X6;
• Адаптер VT-AD4-M.2 с VT-UP v.2;
• Адаптер VT-AD4-M.2 с VT-UP v.2 + SIM.

Пример использования

Конфигурация подходит для организации доступа в интернет в частных домах, учреждениях, а также в городских, пригородных и сельских условиях при удалении от базовой станции до 12 км.

Использование встраиваемых устройств позволяет минимизировать потери сигнала, исключая применение коаксиальных кабелей, и обеспечивает возможность размещения внешней антенны на значительном расстоянии от клиентского оборудования, такого как роутер или коммутатор.

Антенна VT-BOOST-15 MIMO 2x2 разработана, произведена и сертифицирована в России.
