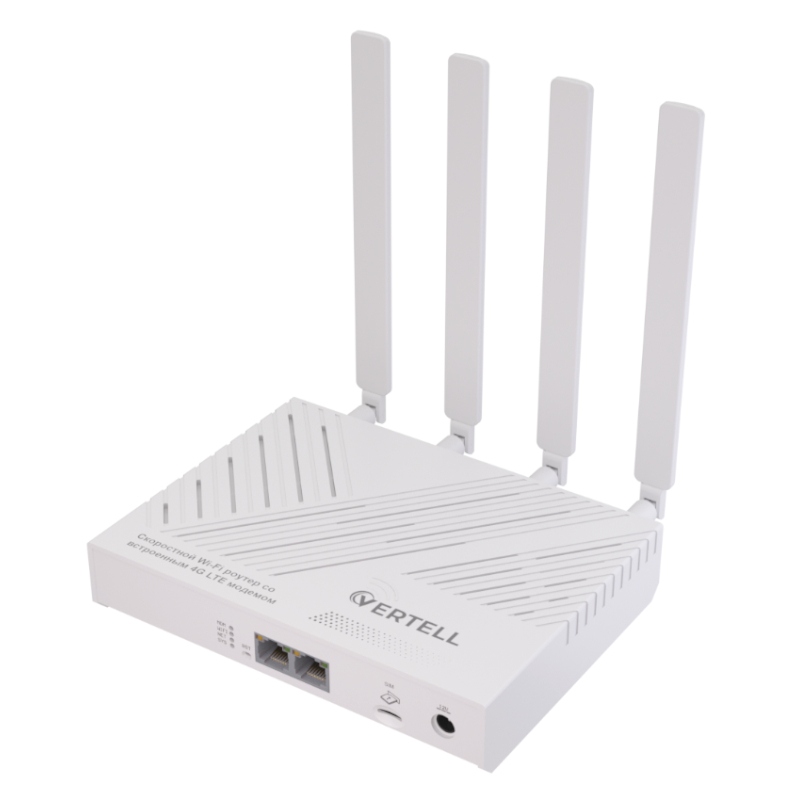

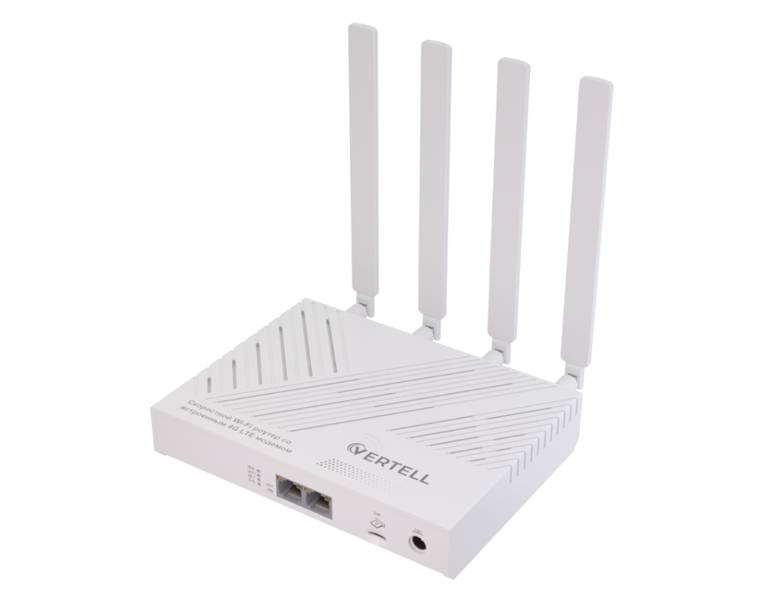

Wi-Fi роутер VT-ULTRA-SHARE

Wi-Fi роутер VT-ULTRA-SHARE  – производительный беспроводной маршрутизатор с поддержкой мобильного интернета LTE-Advanced и двухдиапазонного Wi-Fi. Устройство построено на аппаратной платформе MediaTek и оснащено промышленным LTE-модемом Quectel EG512R-EA, поддерживающего стандарт LTE-Advanced Cat. 12, агрегацию до трёх несущих частот и современные технологии обработки радиосигнала. Роутер предназначен для организации стабильного доступа в интернет через мобильную сеть и подключения компьютеров, смартфонов, систем видеонаблюдения и другого сетевого оборудования.

Основные возможности мобильного подключения:

• скорость загрузки данных – до 600 Мбит/с;

• скорость отправки данных – до 90 Мбит/с;

• агрегация частот LTE (3CA);

• модуляция до 256-QAM на приём и 64-QAM на передачу;

• технология MIMO 4×4 на приём в поддерживаемых диапазонах.

Поддержка агрегации частот позволяет использовать несколько частотных каналов одновременно, повышая пропускную способность соединения при наличии соответствующей поддержки со стороны оператора.

Роутер оснащён двумя беспроводными модулями MediaTek, обеспечивающими работу Wi-Fi в диапазонах 2,4 и 5 ГГц.

• 2,4 ГГц – Wi-Fi 4 (802.11n): совместимость с широким спектром клиентских устройств и хорошее распространение сигнала внутри помещений. Максимальная  скорость – до 300 Мбит/с.

• 5 ГГц – Wi-Fi 5 (802.11ac): более высокая пропускная способность для современных смартфонов, ноутбуков, телевизоров и других устройств. Максимальная скорость – до 867 Мбит/с.

Суммарная заявленная скорость беспроводной сети составляет до 1167 Мбит/с.

Работу роутера обеспечивает сетевой процессор MediaTek MT7621DAT с двумя вычислительными ядрами и тактовой частотой до 880 МГц и 128 МБ оперативной памяти (RAM). Версия встроенного ПО OpenWRT 23.05.6

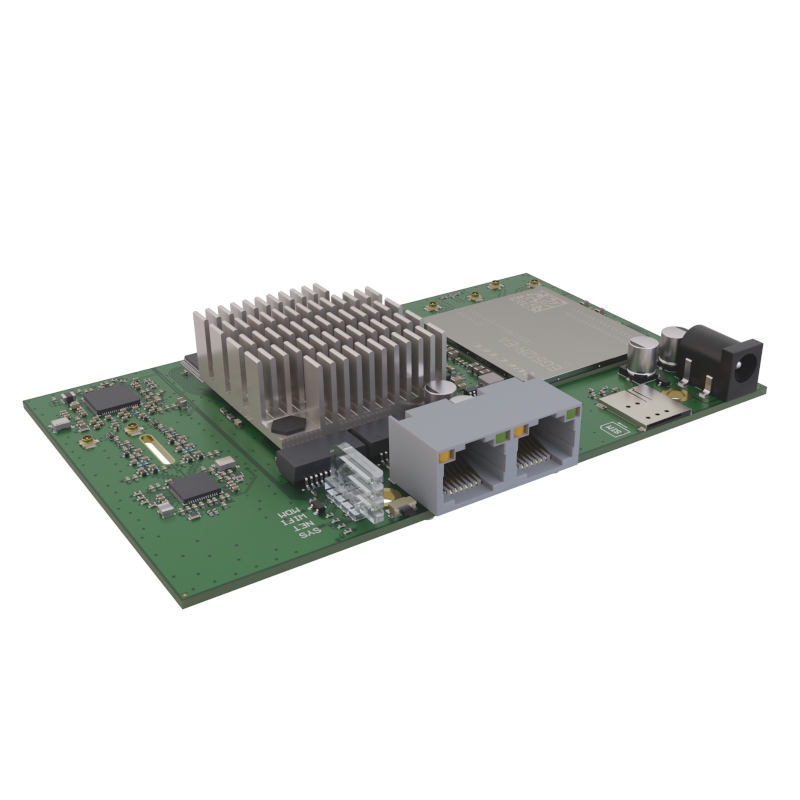

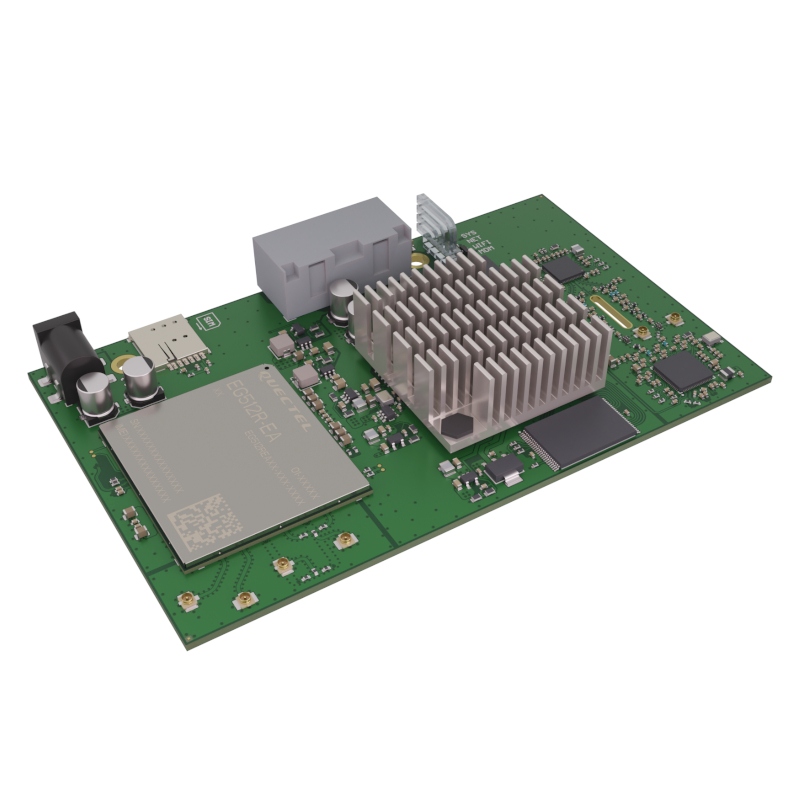

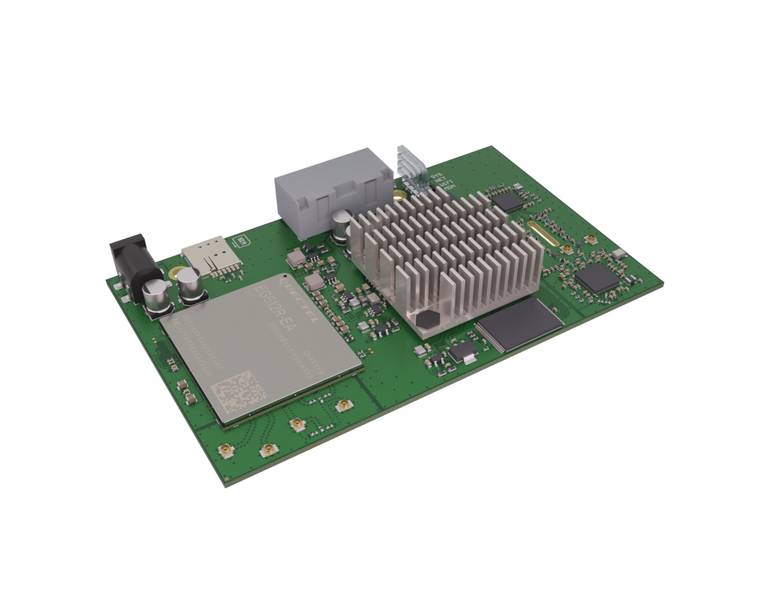

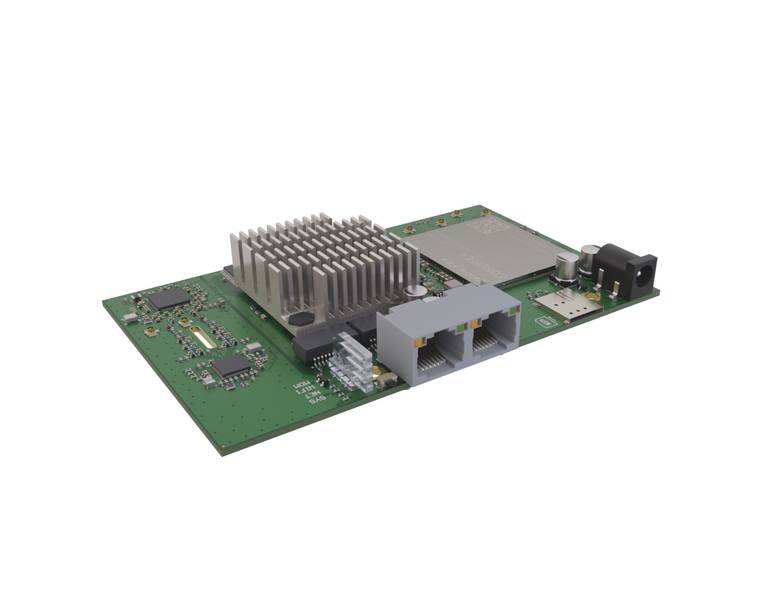

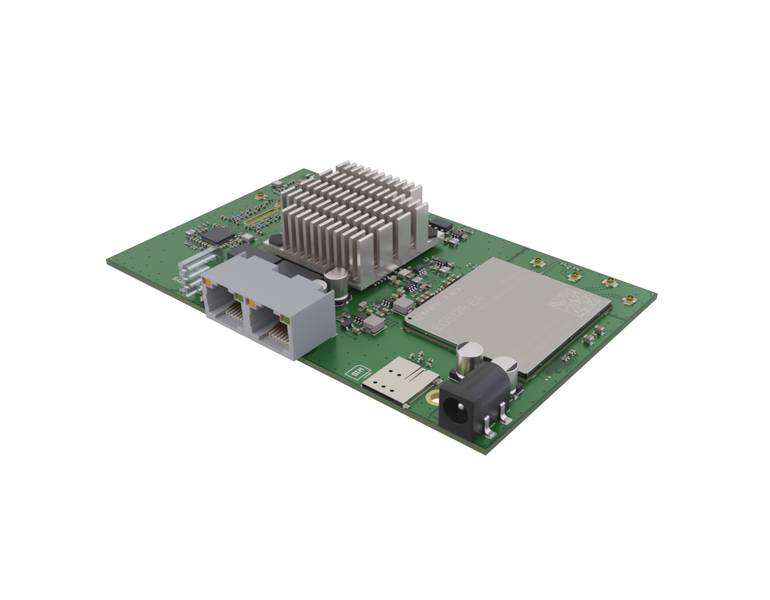

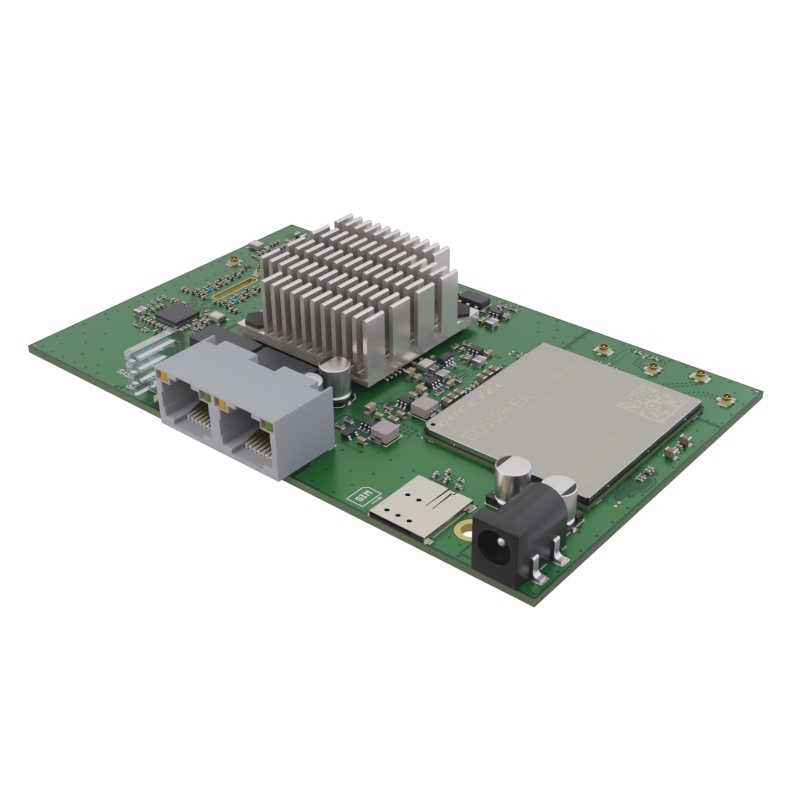

В составе платформы используются:

• MediaTek MT7621DAT – центральный сетевой процессор;

• MediaTek MT7603 – Wi-Fi-модуль диапазона 2,4 ГГц;

• MediaTek MT7613 – Wi-Fi-модуль диапазона 5 ГГц;

• Quectel EG512R-EA – модем мобильной связи LTE Cat. 12.

Проводное подключение обеспечивает 2 порта Gigabit Ethernet.

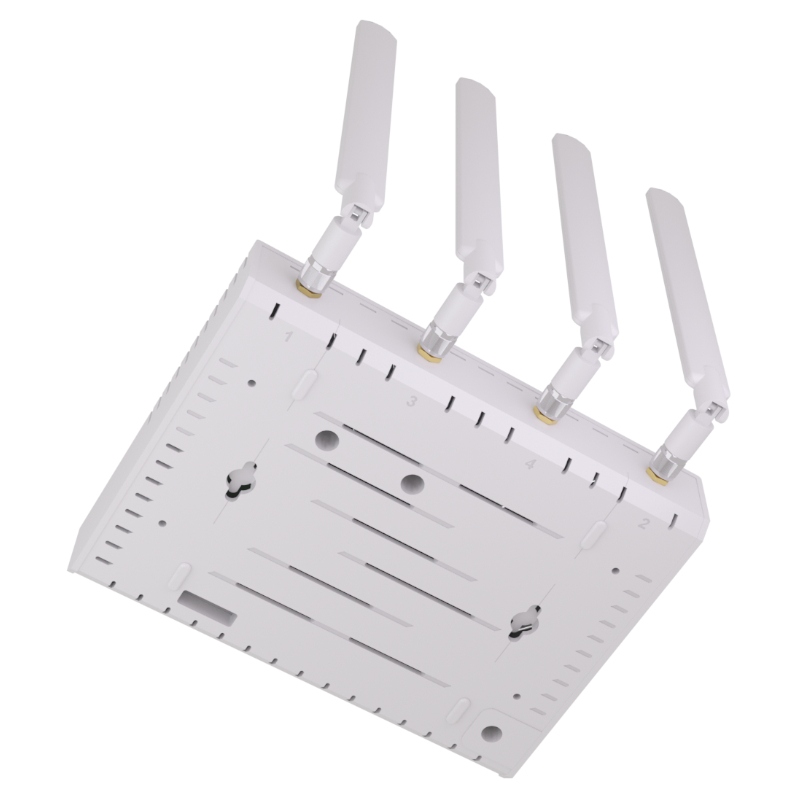

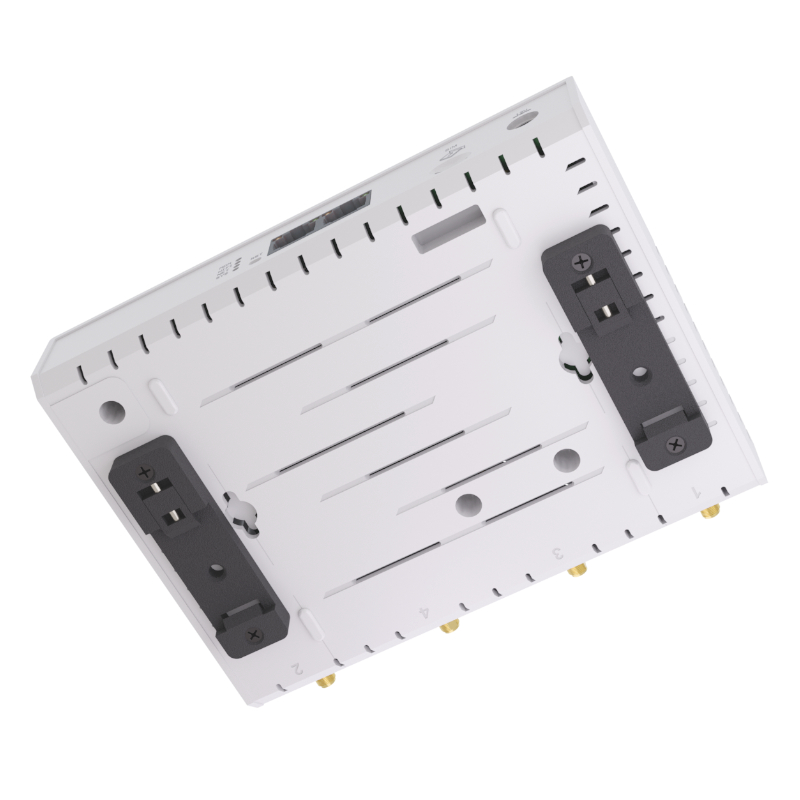

Корпус предусматривает настенное крепление с нанесённой разметкой для упрощения монтажа. Дополнительно можно приобрести комплект крепления VT-DIN для установки на DIN-рейку.

Роутер работает без дополнительных драйверов на Windows 7, 10, 11 и Linux, имеет собственный WEB-интерфейс по адресу 192.168.1.1

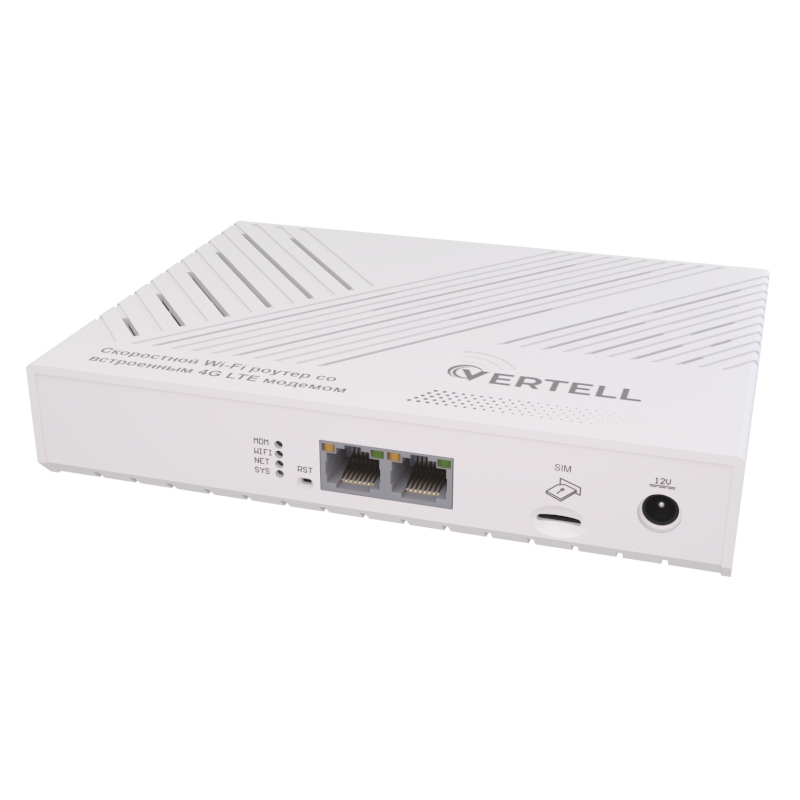

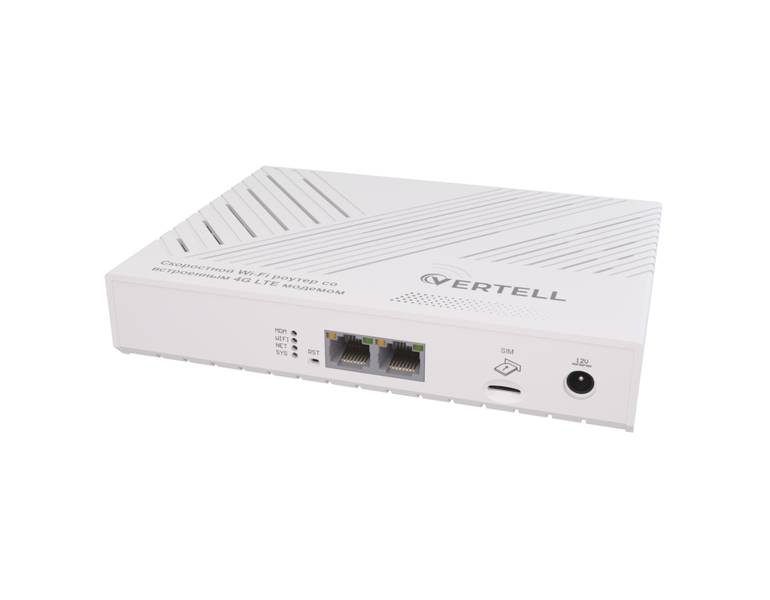

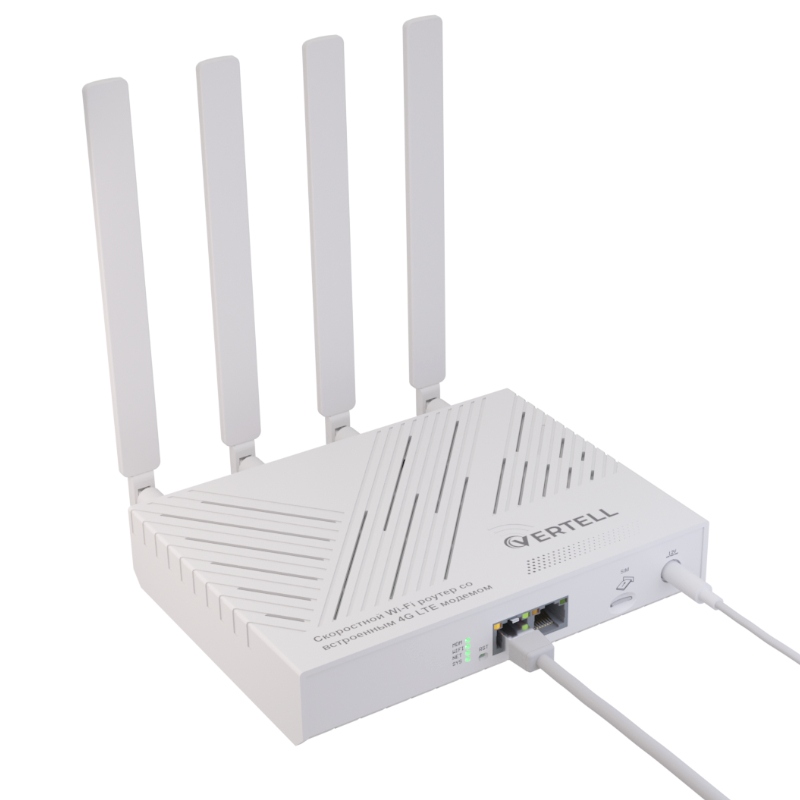

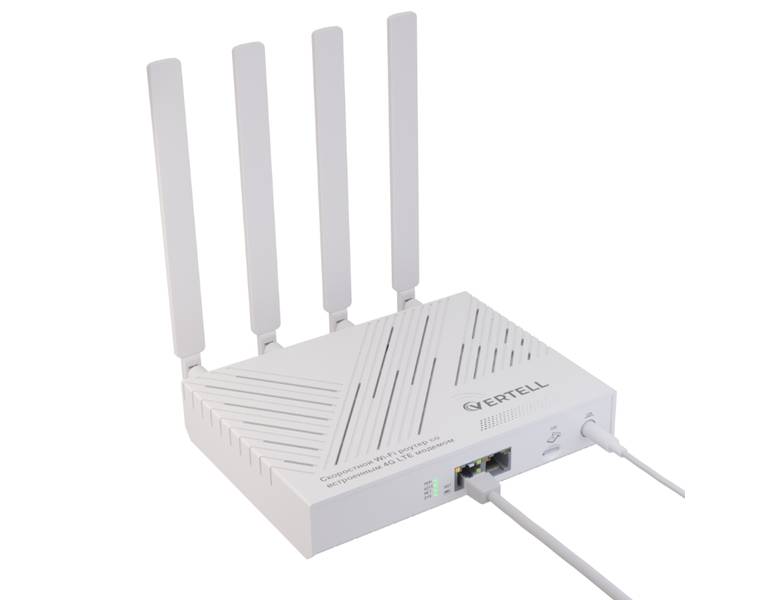

Роутер VT-ULTRA-SHARE оснащён слотом Nano-SIM, двумя разъёмами Ethernet до 1 Гбит/с по LTE и портом питания 12 V. Он поддерживает всех популярных операторов РФ и уверенно работает даже при слабом сигнале. Конструкция и элементная база VT-ULTRA-SHARE позволяет использовать роутер в широких диапазонах температур от 0 до +40 °C без использования дополнительного подогрева/охлаждения. Эффективное внутреннее охлаждение обеспечивает стабильную работу оборудования при длительных нагрузках.

Площадь покрытия

Ориентировочная площадь покрытия беспроводной сети на территории до 200 кв.м. в зданиях с деревянными перегородками и перекрытиями или на площади до 100 кв.м. – с бетонными. Фактическая зона покрытия зависит от архитектуры объекта, материалов стен и уровня радиопомех.

Схема подключения

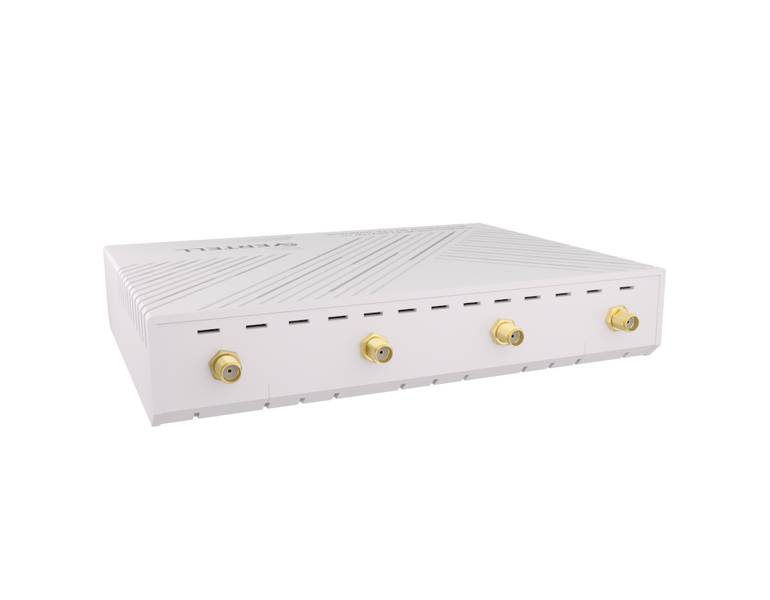

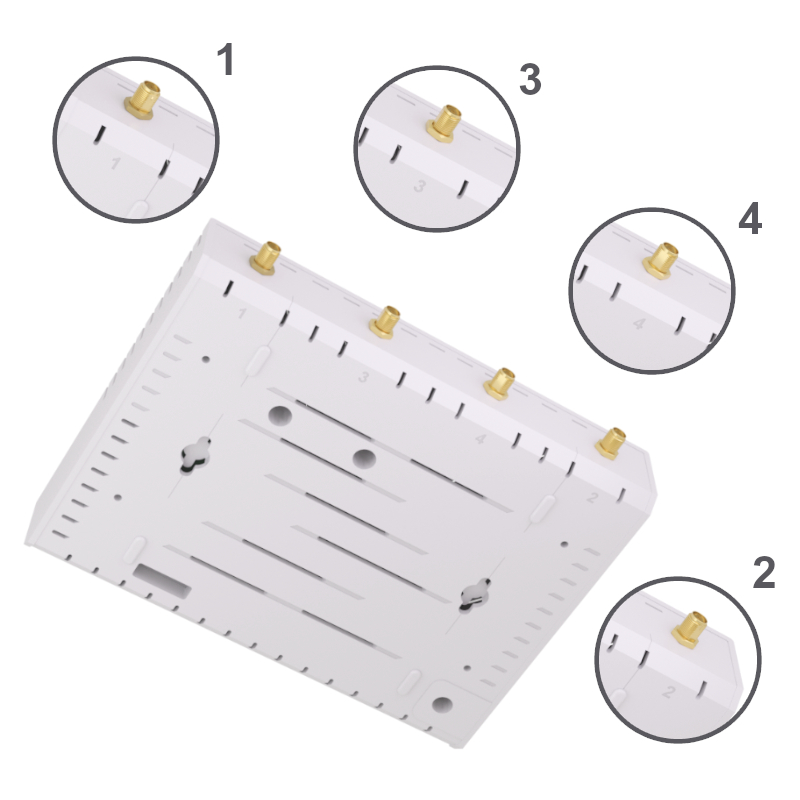

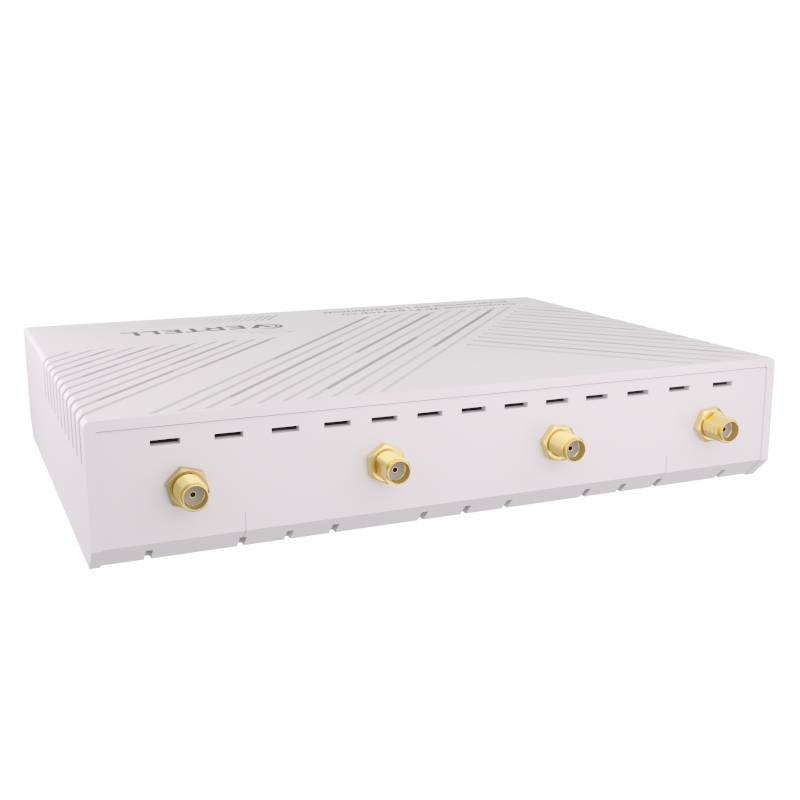

Для повышения качества приёма сигнала предусмотрены два антенных разъёма SMA-female для подключения внешних LTE-антенн. При использовании антенны с технологией MIMO 4х4 разъёмы 1 и 2 на модеме подключаются к одной паре поляризации антенны, разъёмы 3 и 4 к другой паре поляризации антенны. При этом 1 и 3 подключаются к разъёмам вертикальной поляризации, разъёмы 2 и 4 – к разъёмам горизонтальной поляризации. При подключении 2-х антенн MIMO 2х2 их следует направлять на одну БС.

При использовании антенны с технологией MIMO 2х2 разъём 1 подключается к разъёму вертикальной поляризации, разъём 2 – к разъёму горизонтальной поляризации. В разъёмах 3 и 4 необходимо оставить штатные антенны из комплекта.

При подключении антенны с одним выводом подключается разъём 1.

Для подачи питания можно использовать БП 12 V с разъёмом 5,5х2,1 мм из комплекта. Сила тока не менее 1 А.

Совместим с антенной VT-COAX-15-SMA MIMO 4x4.

Настройка и управление

Настройка и управление роутером осуществляется через собственный удобный WEB-интерфейс на русском языке при использовании браузера телефона или компьютера по адресу 192.168.1.1

Функционал позволяет:

1. Выбирать режим работы сети (LTE, UMTS, GSM), а также фиксировать рабочий диапазон (band). При наличии большого числа базовых станций даёт возможность подключиться к частоте с наилучшей скоростью.
2. Проводить точную настройку (юстировку) антенны для получения максимального и стабильного сигнала интернета с вышки оператора.
3. Применить интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удалённой работе, когда нет доступа для возможности физической перезагрузки оборудования.
4. Гибко настраивать сеть благодаря дополнительным возможностям, включая: перенаправление портов, изменение IP-адреса, отправку SMS-сообщений и USSD-команд, можно ставить дополнительные пакеты OpenWRT для настроек туннелей VPN, настройка сторожевого таймера и сброс до заводских настроек.

Технические особенности

• Возможность подключения к внешней коаксиальной антенне.
• Модем Cat. 12 в роутере поддерживает скорость передачи данных в LTE до 1 Гбит/с с агрегацией до 3-х несущих частот, модуляция сигнала 64QAM и 256QAM.
• Компактный размер роутера – 169 х 125 х 33 мм.
• Стандартизация кабельных соединителей.
• Возможность использования SIM-карты любого оператора РФ и тарифа.
• Широкий рабочий диапазон температур, благодаря чему не требуется дополнительного подогрева/охлаждения.
• Эффективное внутреннее охлаждение обеспечивает стабильную работу оборудования при длительных нагрузках.
• Совместимость с антеннами российских производителей, таких как АНТЭКС, VARIUS, KROKS, VERTELL.

Wi-Fi роутер VT-ULTRA-SHARE разработан, произведён и сертифицирован в России.
