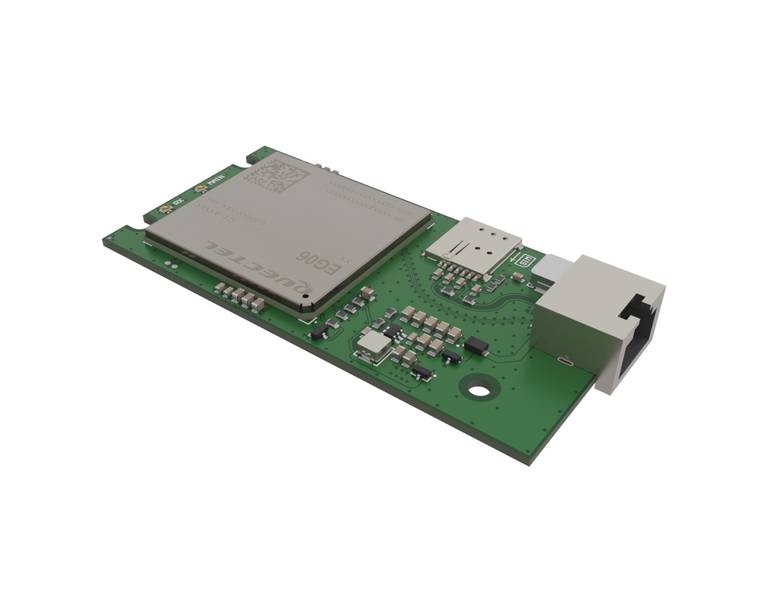

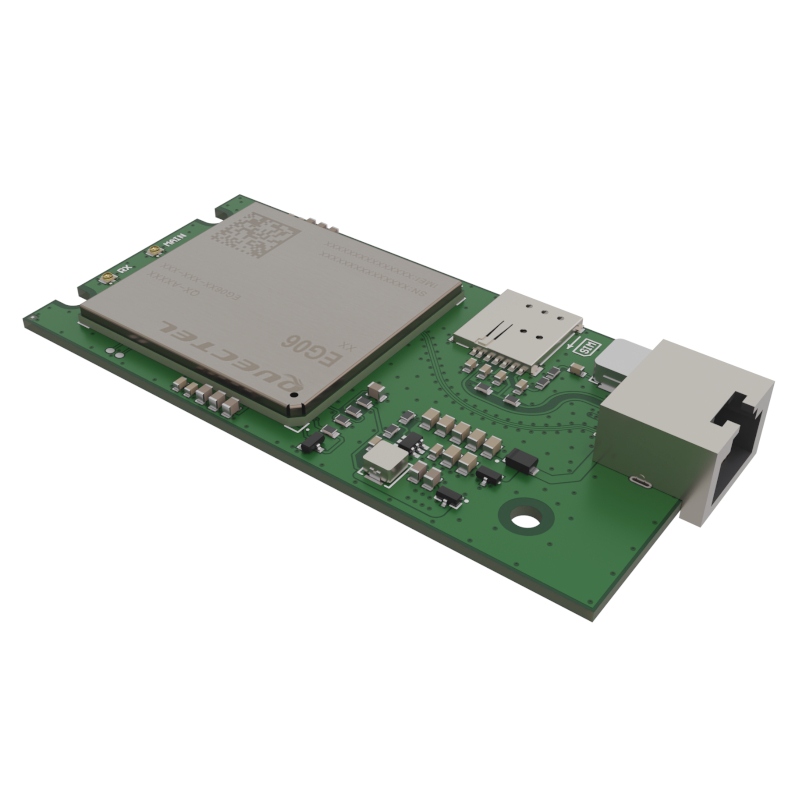

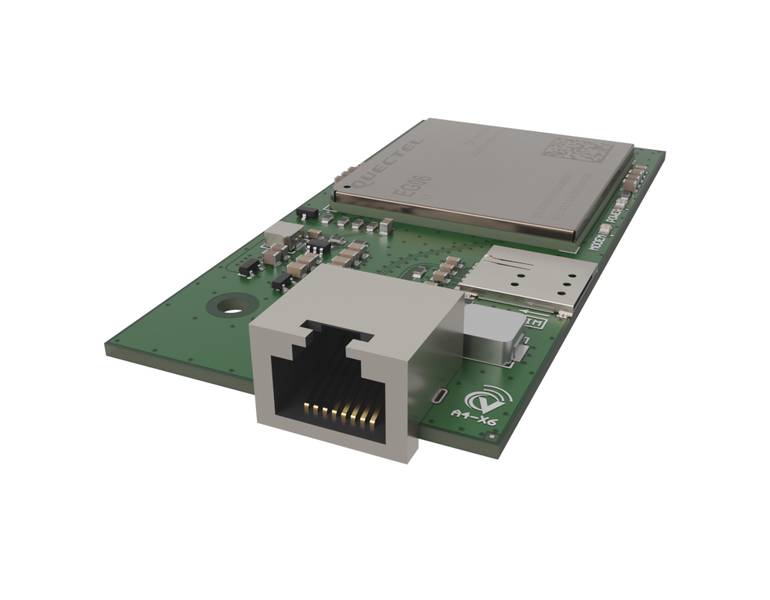

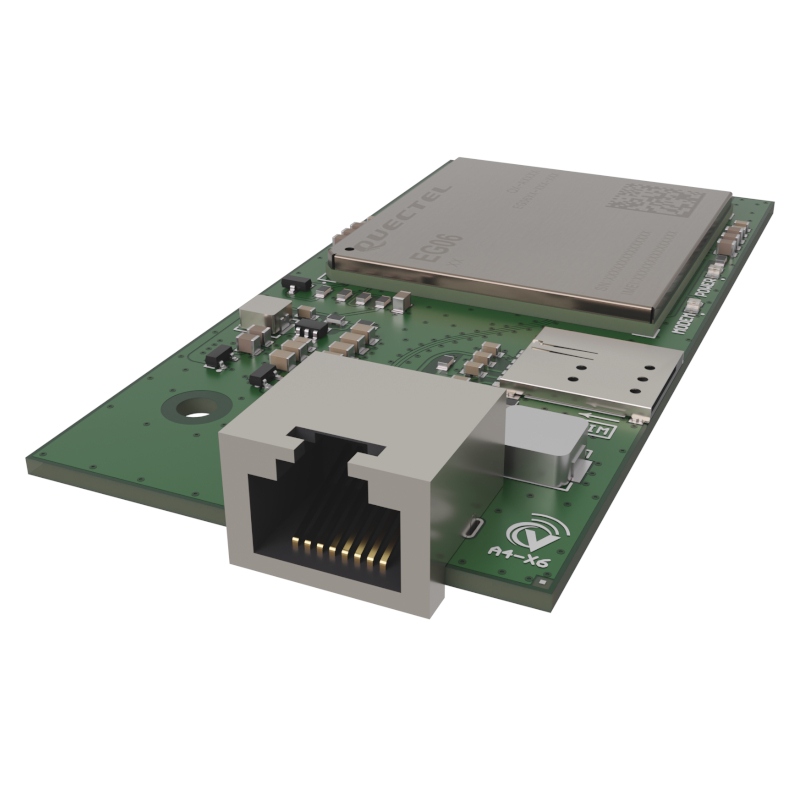

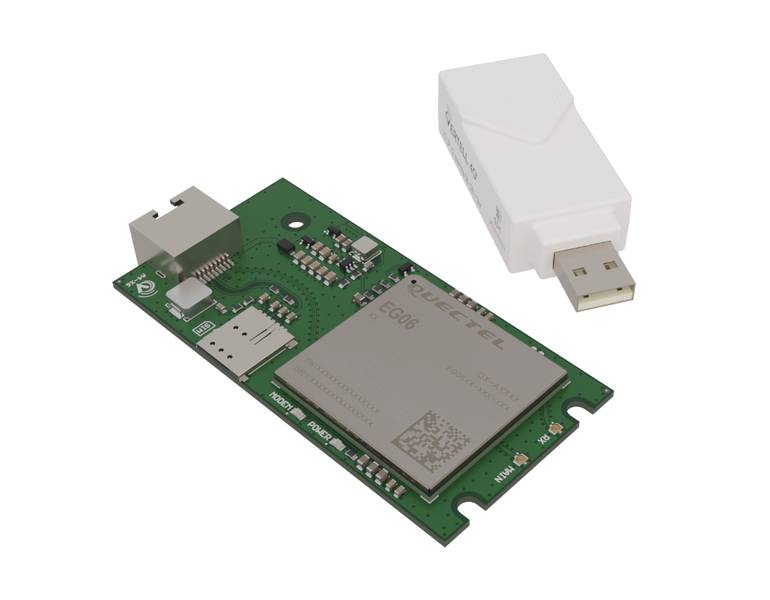

Встраиваемый модем VT-AD4-X6

Vertell VT-AD4-X6 – встраиваемый модем для работы с USB-роутерами. Предназначен для установки в антенну с герметичным боксом, отдельный бокс или щит. Установка роутера внутри антенны позволяет получить максимальный сигнал LTE и осуществить передачу данных от антенны до места клиентского узла, например, роутера или коммутатора, на расстояние до 15 м без потери качества сигнала. При монтаже вне помещений устройство необходимо защитить от влаги.

Конструкция и элементная база модема VERTELL VT-AD4-X6 позволяет использовать модем в широких диапазонах температур от -40 до +70 °C без использования дополнительного подогрева благодаря надёжному и скоростному чипу модема QUECTEL EG06. Категория LTE (Cat. 6) модема обеспечивает скорость загрузки данных до 300 Мбит/c. Имеется поддержка агрегации 2-х несущих частот.

Модем VT-AD4-X6 оснащён слотом для Nano-SIM. Слот не допускает самопроизвольного отсоединения sim-карты при вибрациях и температурных колебаниях. Поддерживает sim-карты любого оператора РФ.

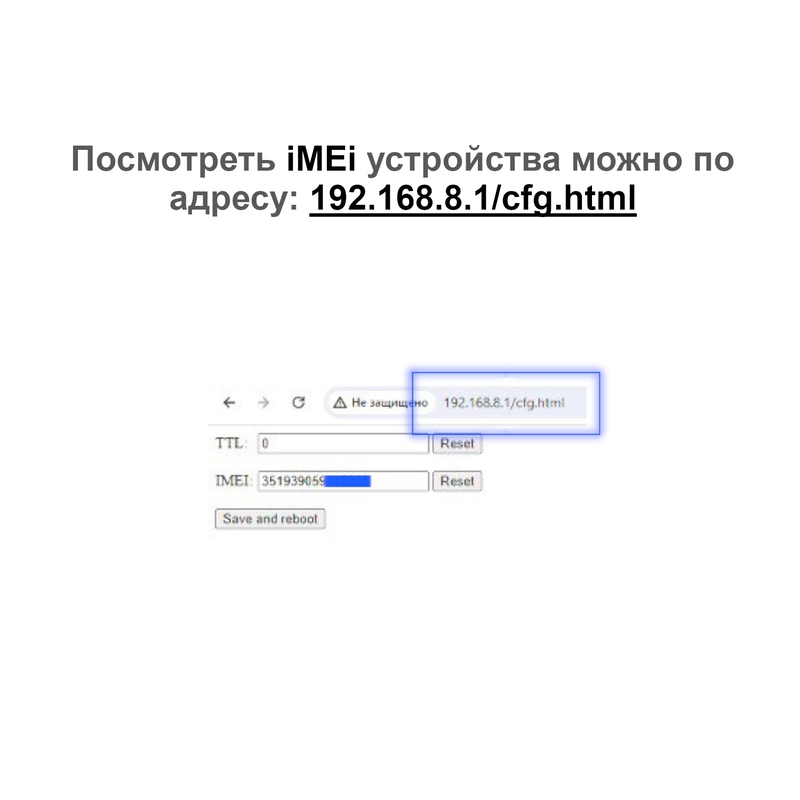

Работает без дополнительных драйверов на Windows 7, 10, 11 и Linux, Mac OS, имеет собственный WEB-интерфейс по адресу 192.168.8.1.

Схема подключения

Модем оснащён двумя разъёмами MHF4 (IPEX4) для подключения внешних антенн. При использовании антенны с технологией MIMO подключаются оба разъёма. Разъём MAIN подключается к разъёму вертикальной поляризации антенны, разъём RX соответственно к разъёму горизонтальной поляризации антенны. При подключении антенны с одним выводом подключается разъём MAIN.

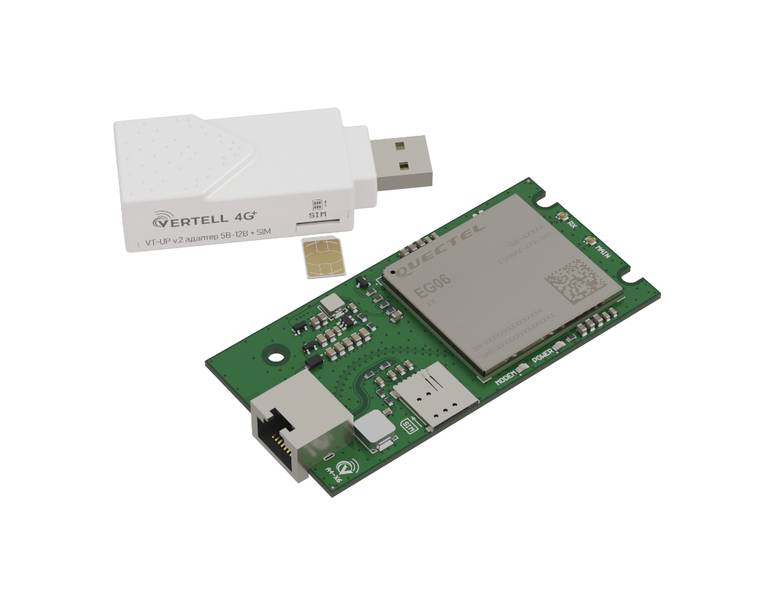

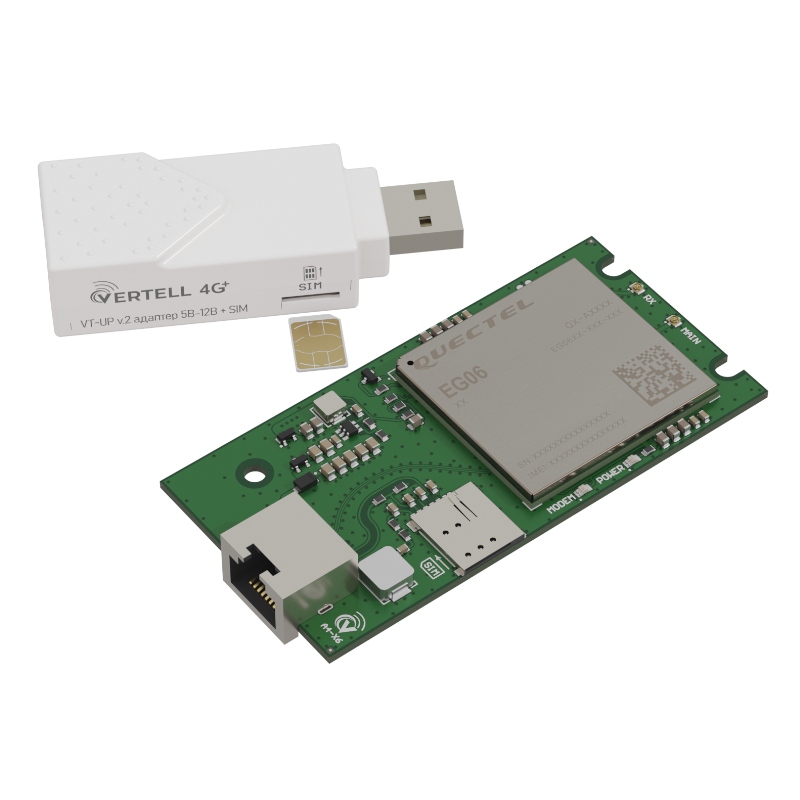

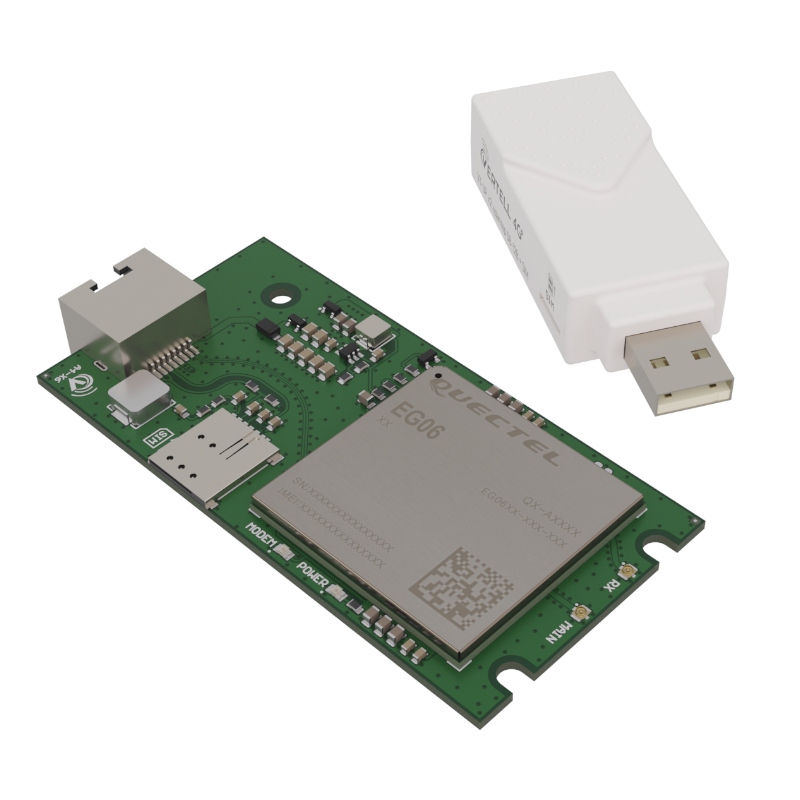

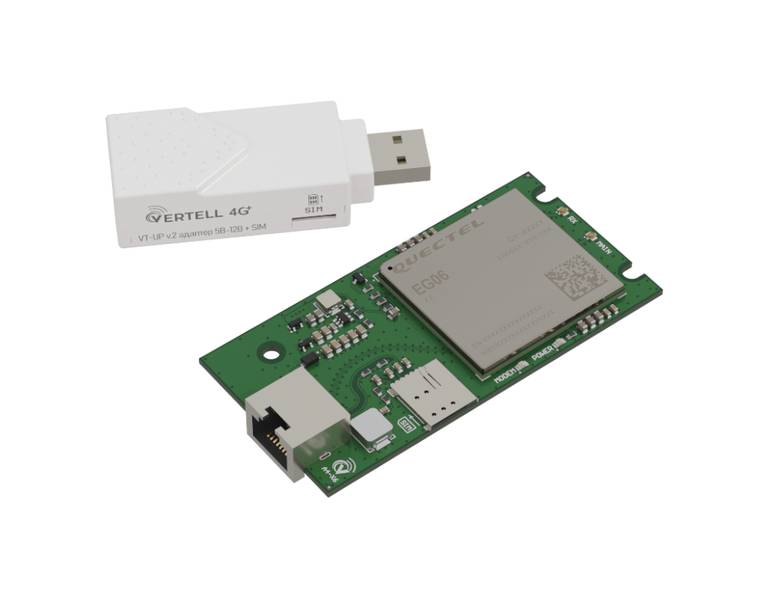

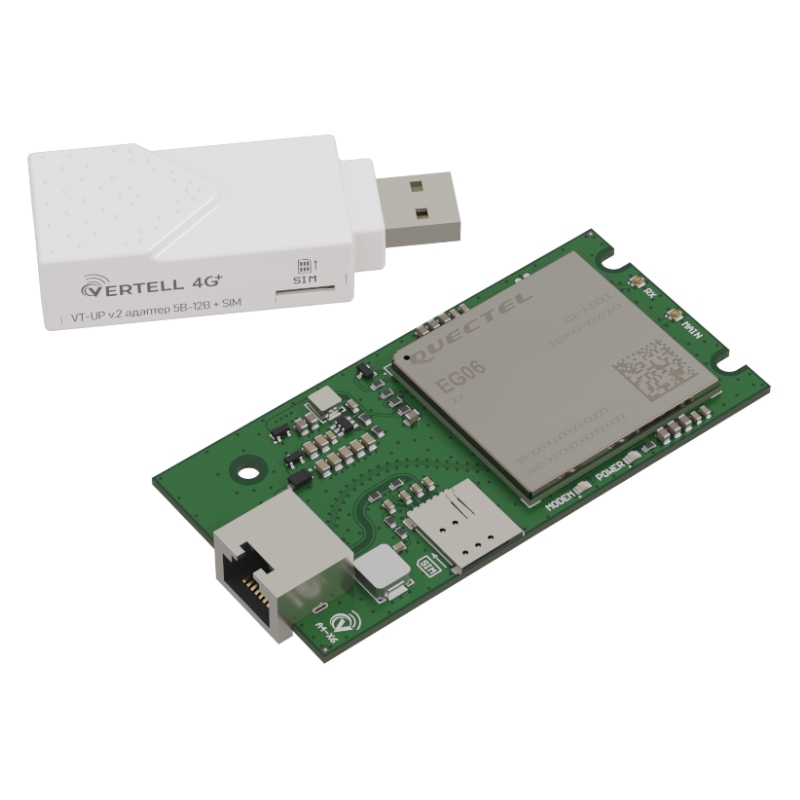

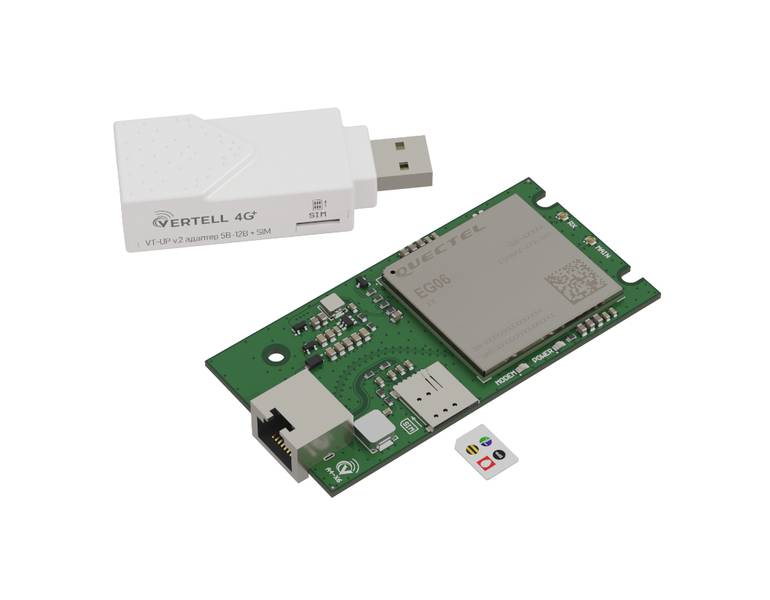

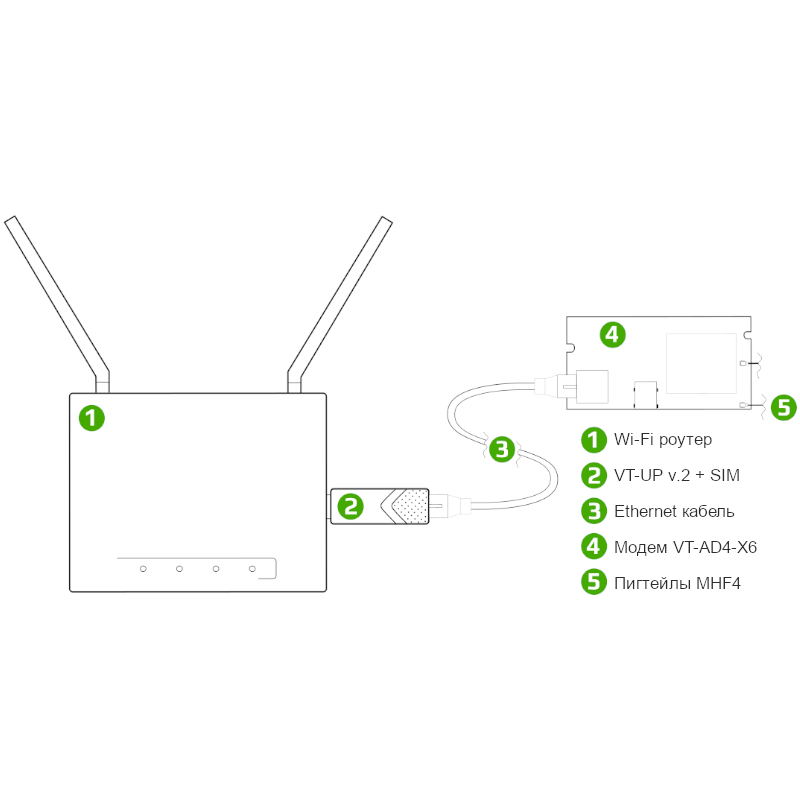

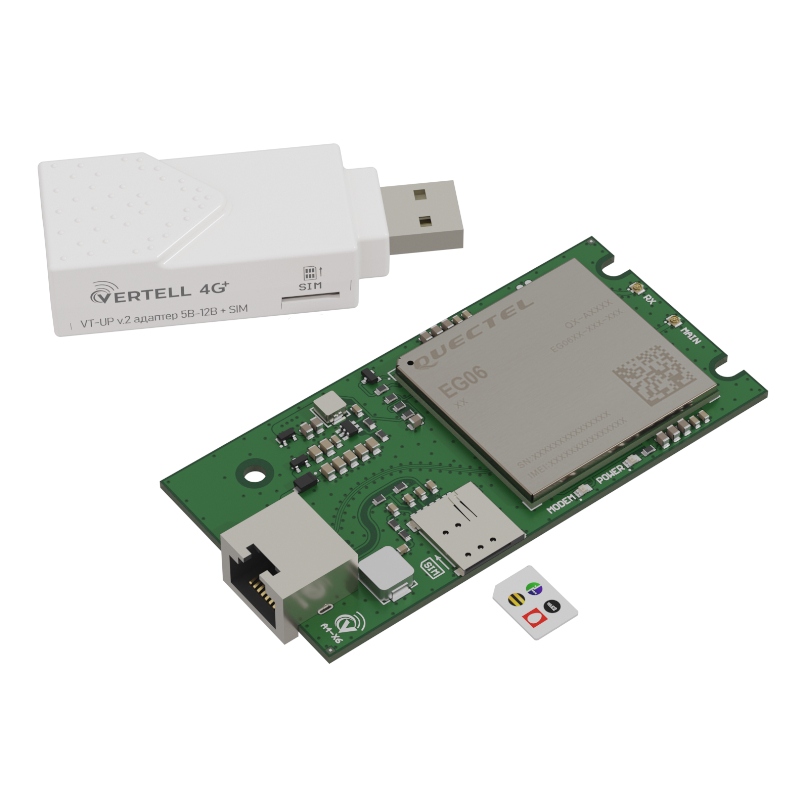

Подключение модема к USB-адаптеру производится с помощью патч-корда из витой пары. С одной стороны подключается в разъём на модеме, с другой стороны в USB-разъём на роутере через переходник VT-UP v.2 + SIM. На плате VT-UP v.2 + SIM есть светодиодная индикация работы модема.

Для стабильной работы рекомендуется использовать качественную витую пару из медного кабеля с сечением жилы AWG 24. Расшивка разъёма витой пары допускается по стандарту T568A и T568В (прямой обжим).

SIM-карта работает или в переходнике VT-UP v.2 + SIM, или в модеме VT-AD4-X6. Поддержка двух SIM-карт не предусмотрена.

Установка в боксовой антенне

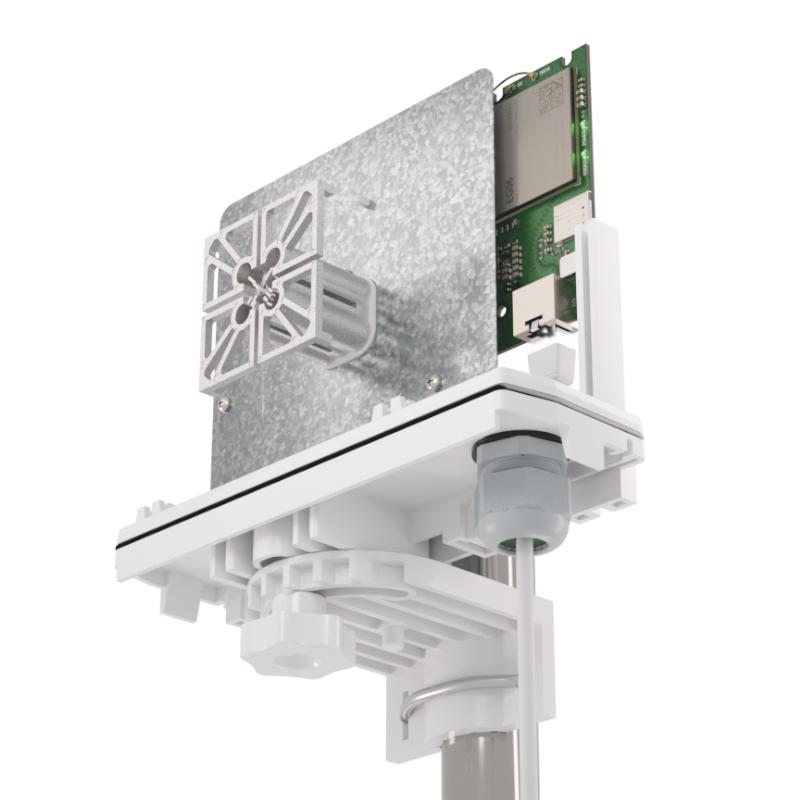

Плата модема VERTELL VT-AD4-X6 эргономично подходит для установки во внешние антенны VERTELL VT-BOOST-9 MIMO 2x2, VT-BOOST-15 MIMO 2x2. Компактное исполнение устройства позволяет устанавливать его в малогабаритные боксы и антенны - облучатели, например, в бокс VT-BOX9 или VT-BOX15.

Настройка и управление

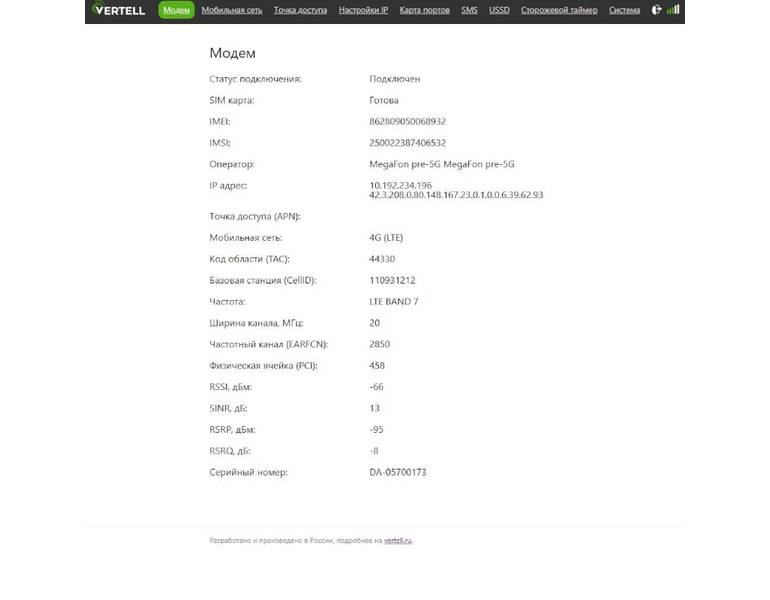

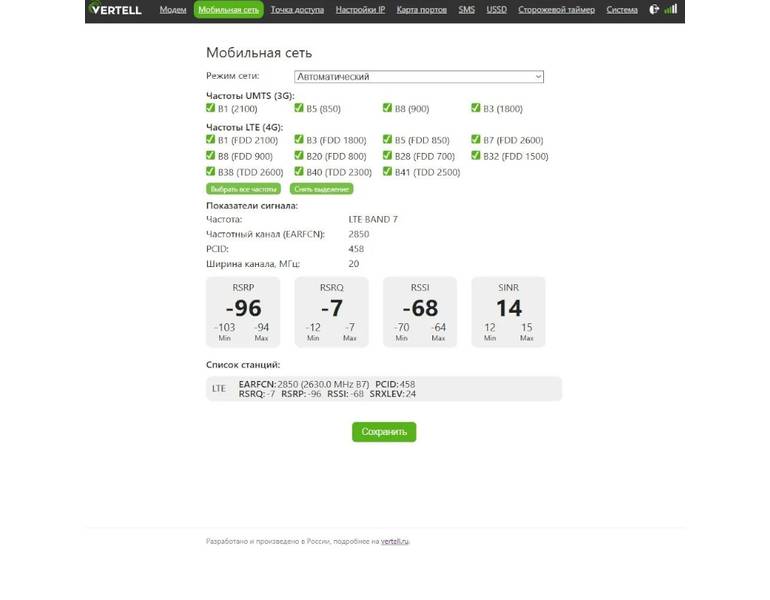

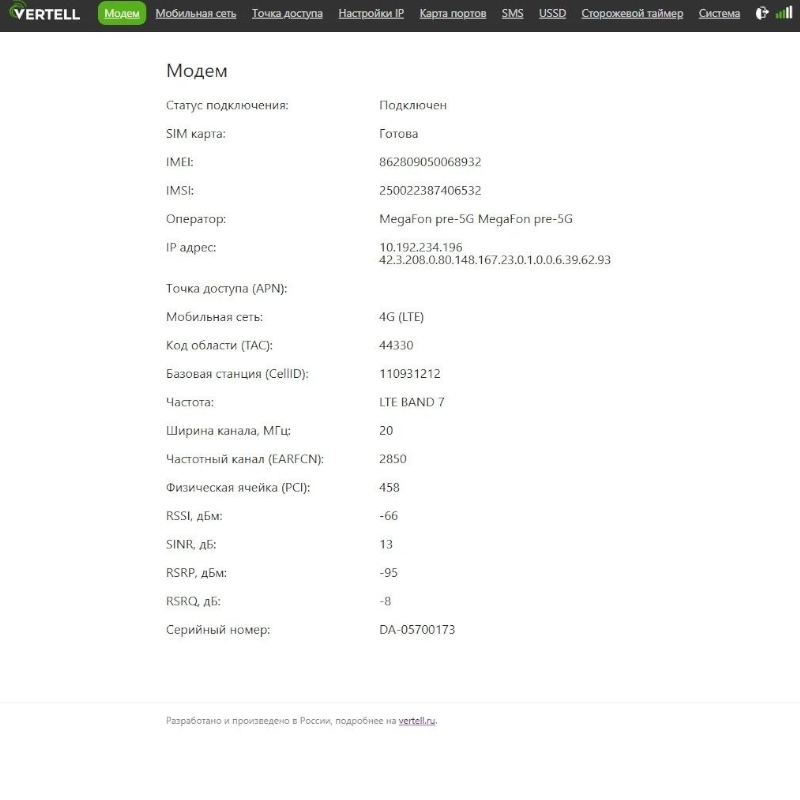

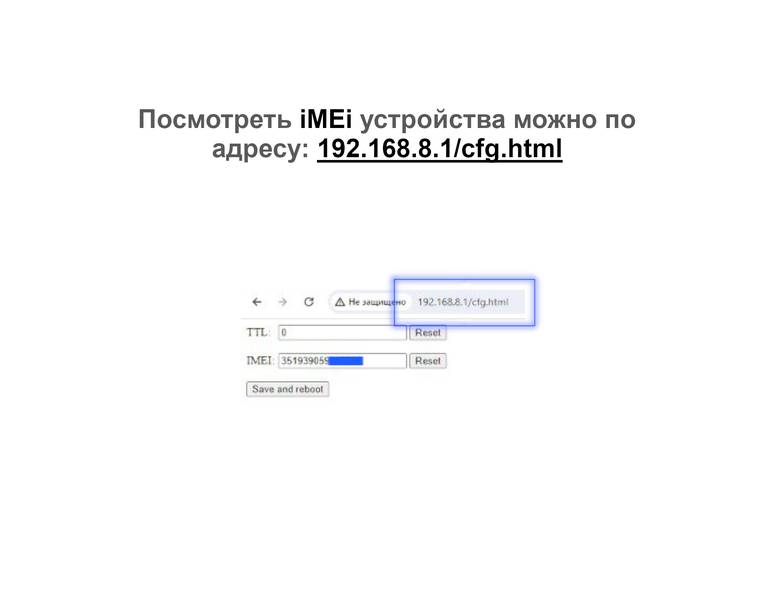

Настройка и управление модемом осуществляется через собственный удобный WEB-интерфейс на русском языке при использовании браузера телефона или компьютера по адресу 192.168.8.1.

Функционал позволяет:

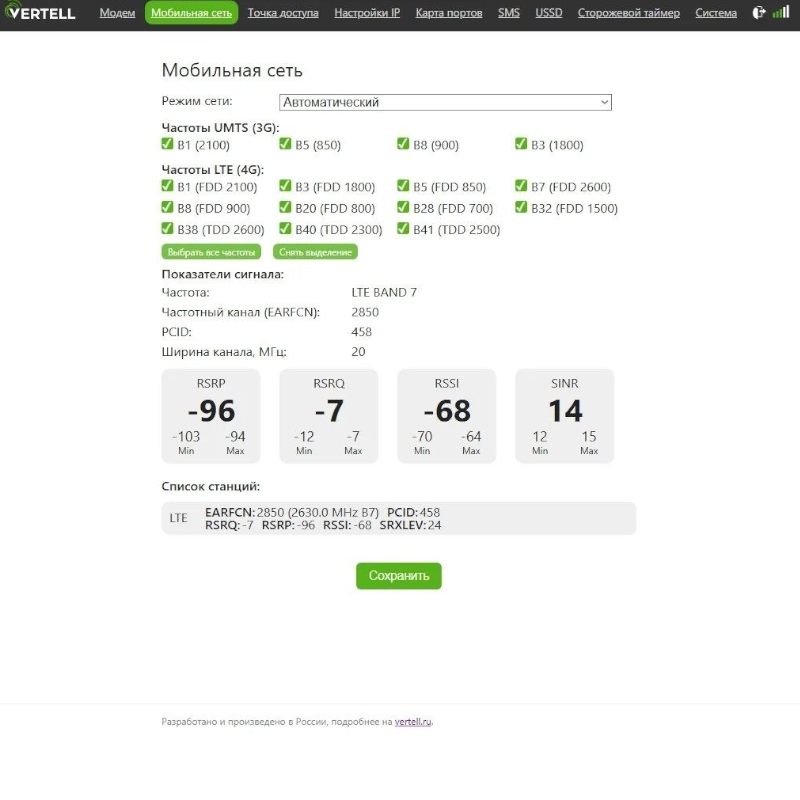

1. Выбирать режим работы сети (LTE, UMTS) и задавать рабочий диапазон (band), что особенно полезно при большом количестве доступных частот и позволяет подключаться к частоте с наилучшей скоростью.
2. Использовать сторожевой таймер (Watchdog) для автоматической перезагрузки модема, что помогает избежать зависаний. Эта функция особенно актуальна при удалённой эксплуатации, когда отсутствует возможность физического доступа к оборудованию.
3. Гибко настраивать сеть благодаря дополнительным возможностям, включая: перенаправление портов, изменение IP-адреса, отправку SMS-сообщений и USSD-команд, фиксацию TTL и другие функции.

Технические особенности

• Компактный размер устройства – 93x45х12 мм.
• Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 40°C по паспорту.
• Поддержка агрегации до 2-х несущих частот.
• Возможность установки sim-карты в переходник VT-UP v.2 + SIM непосредственно у Wi-Fi роутера.
• Стандартизация кабельных соединителей, отсутствие винтовых разъёмов.
• Совместимость с антеннами и боксами российских производителей, таких как АНТЭКС, VARIUS, VERTELL и др.

Встраиваемый модем VT-AD4-X6 разработан, произведён и сертифицирован в России.
