Антенна VT-COAX-15-F MIMO 4x4

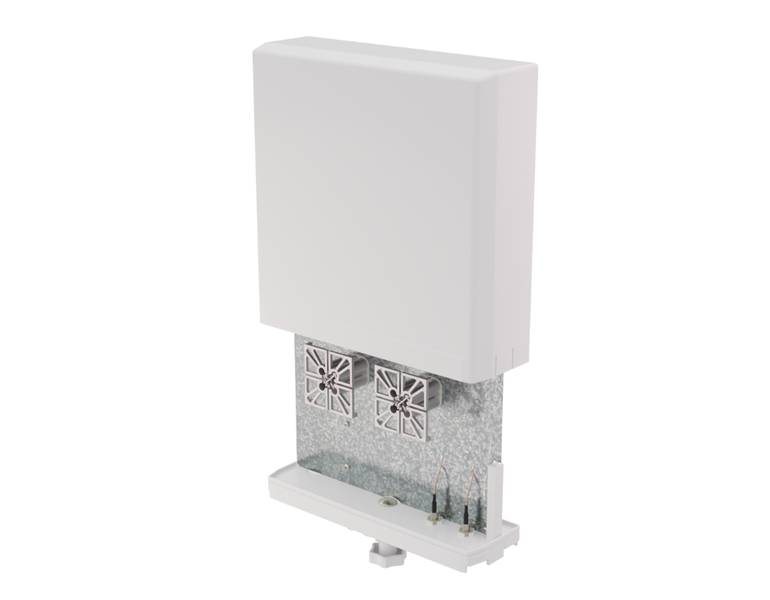

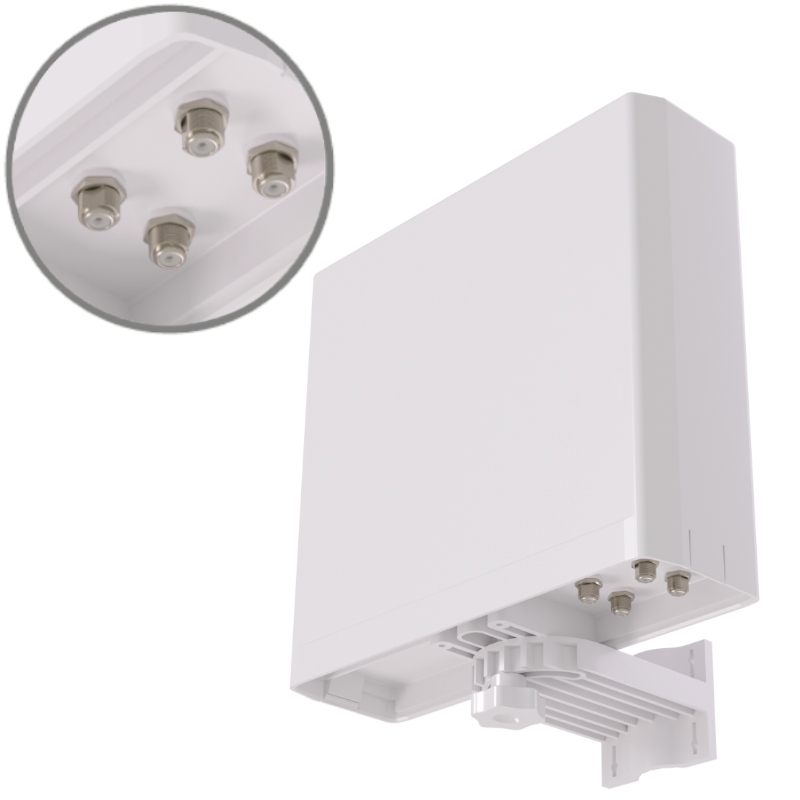

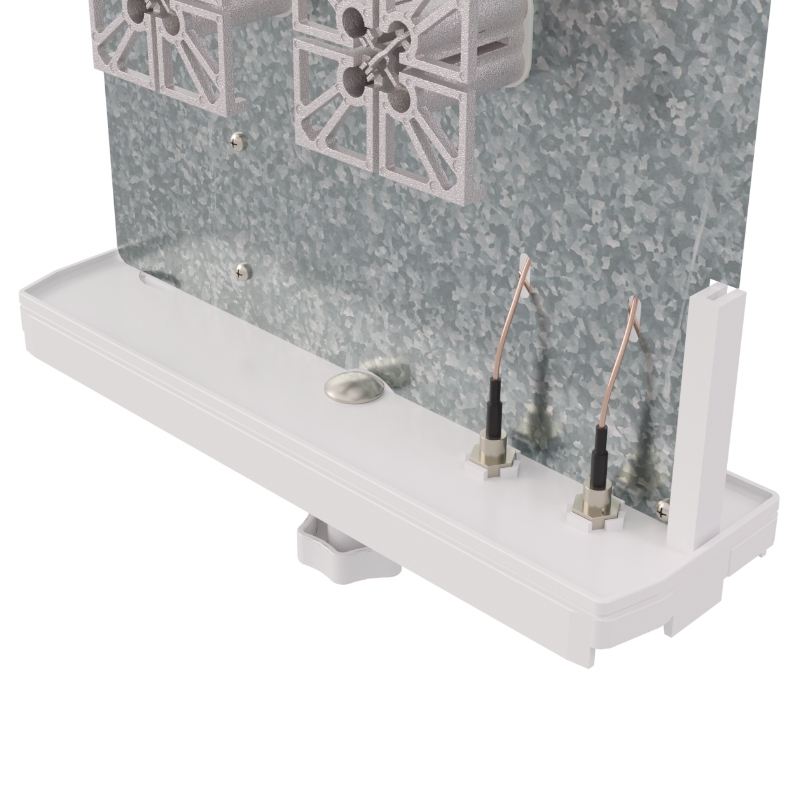

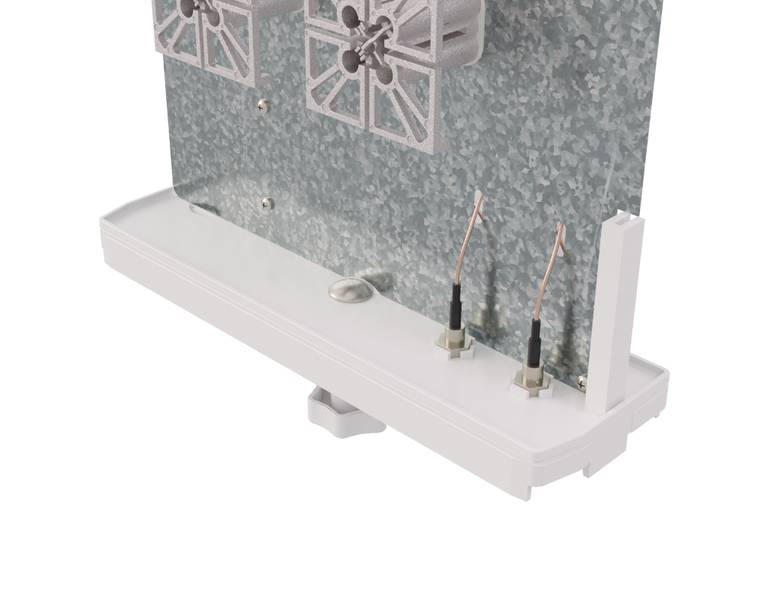

Антенна VT-COAX-15-F MIMO 4x4 представляет собой направленную панельную антенну внутри герметичного корпуса, предназначенную для усиления сигнала сотовой связи стандартов 3G/4G/LTE сетей без размещения внутри антенны встраиваемых устройств. Антенна снабжена встроенными пигтейлами F-female, что позволяет использовать её с коаксиальными кабельными сборками. Степень защиты оболочки IP-67, конструкция отличается повышенной ударопрочностью.

При подключении антенна не требует разборки гермобокса.

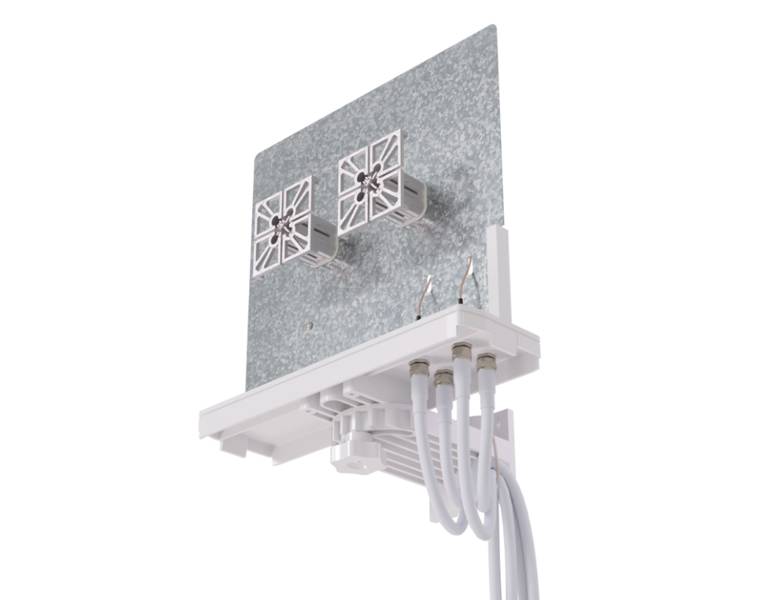

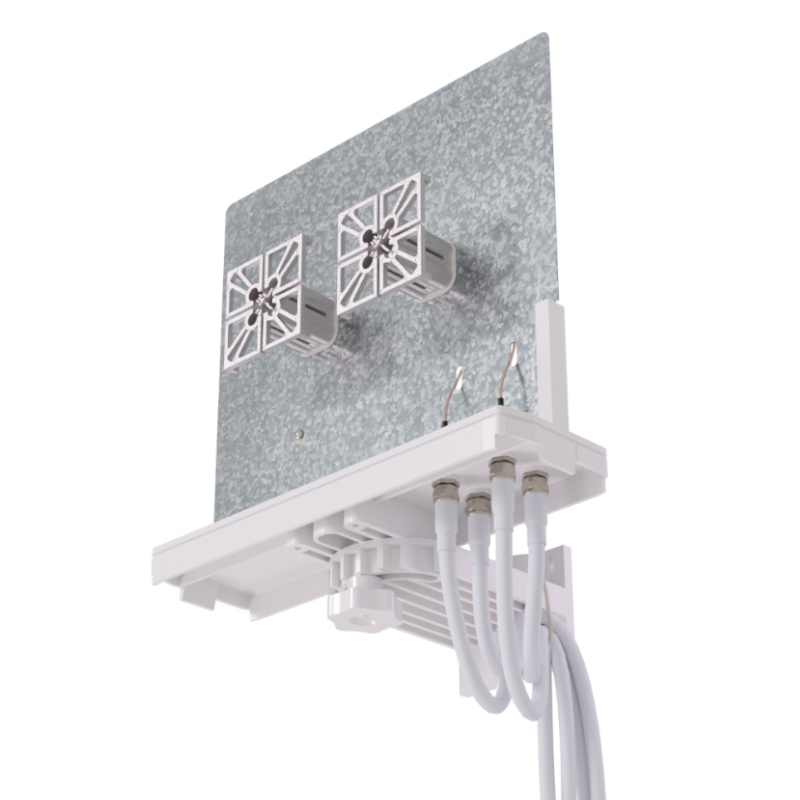

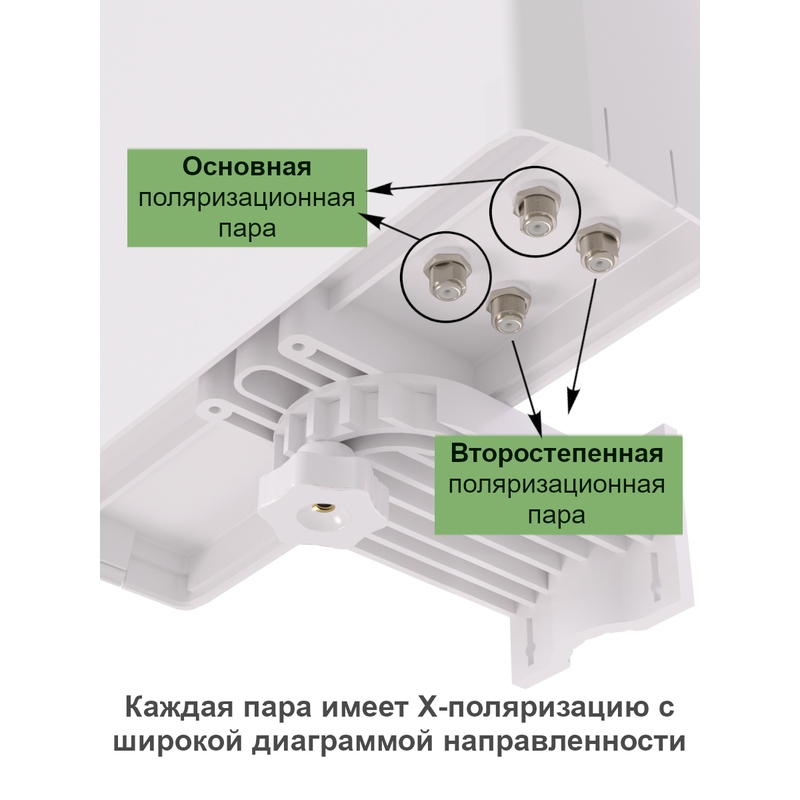

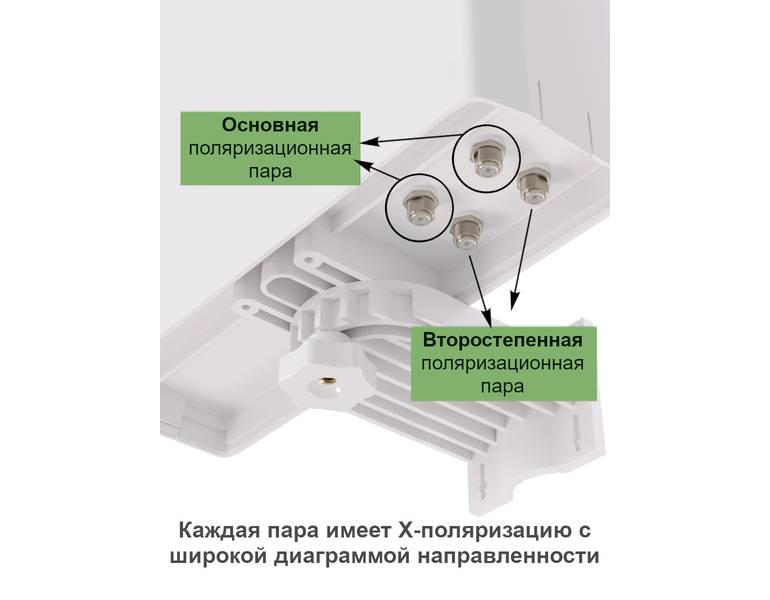

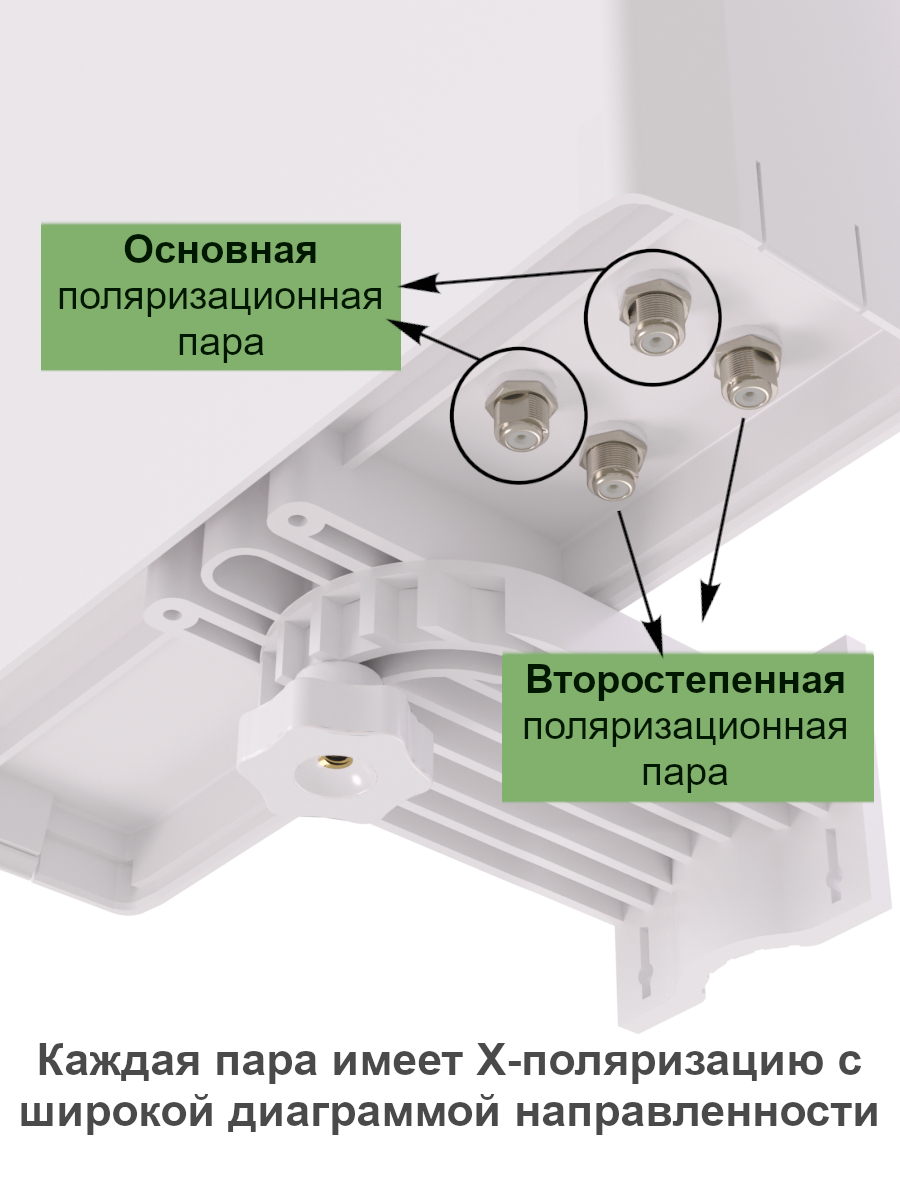

Антенна работает в диапазоне 1700-2700 МГц, коэффициент усиления 12÷14,5 dBi. Каждая пара излучающих элементов формирует кросс-поляризованное ±45° (X-pol) излучение и характеризуется широкой диаграммой направленности. В качестве основного разъёма в первой паре желательно использовать разъём 1, во второй паре — разъём 3. Выбор пигтейла внутри пары для подключения к основному разъёму модема или роутера не регламентируется и не влияет на работоспособность системы. Рекомендуется использовать антенну при удалении от базовой станции оператора до 12 км.

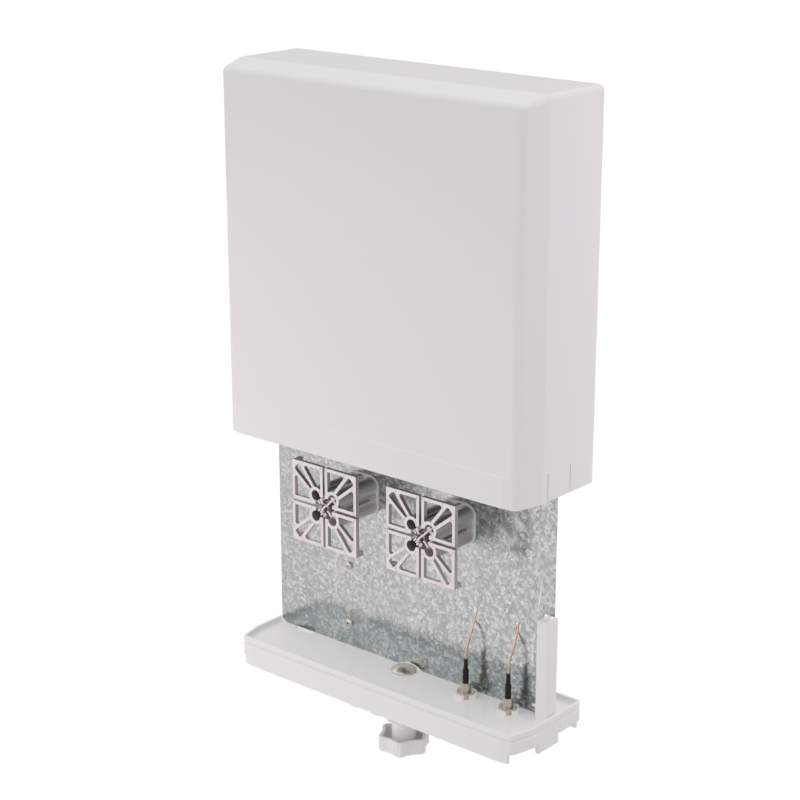

Гермобокс антенны снабжён герметичной резинкой по периметру основания. За счёт своей формы и способа закрытия бокс не будет задерживать снег и влагу на корпусе, оставаясь полностью герметичным. Морозостойкий и ультрафиолетостойкий материал бокса защищает антенну от воздействия внешней среды и имеет увеличенный срок службы.

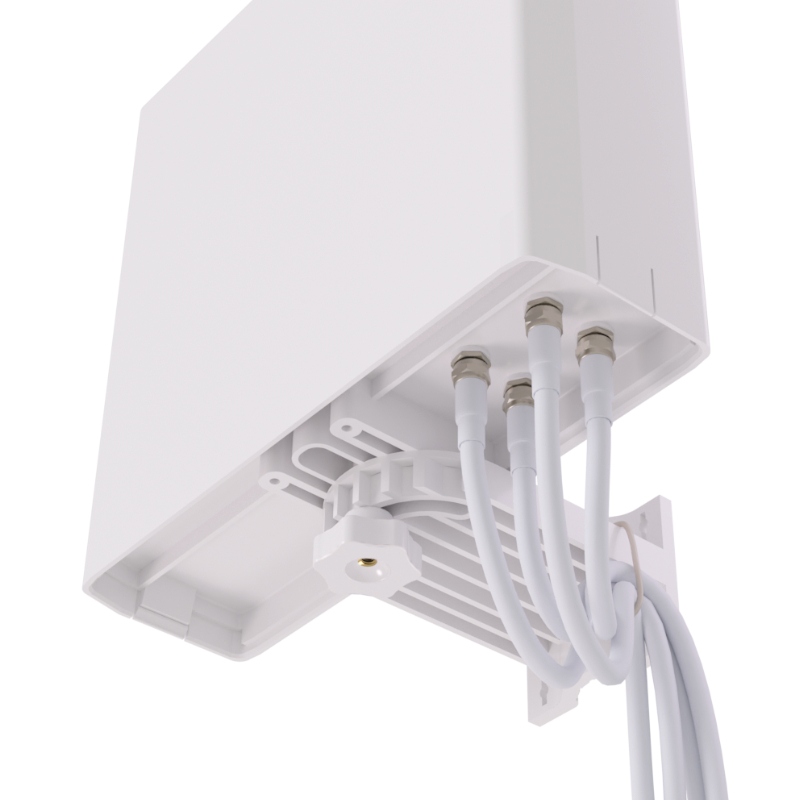

Для подключения антенны к роутеру/модему используется ТВ кабель типа SAT703 и др. Соединения обеспечиваются при помощи F-разъёмов. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.

Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества и повышает надёжность работы оборудования.

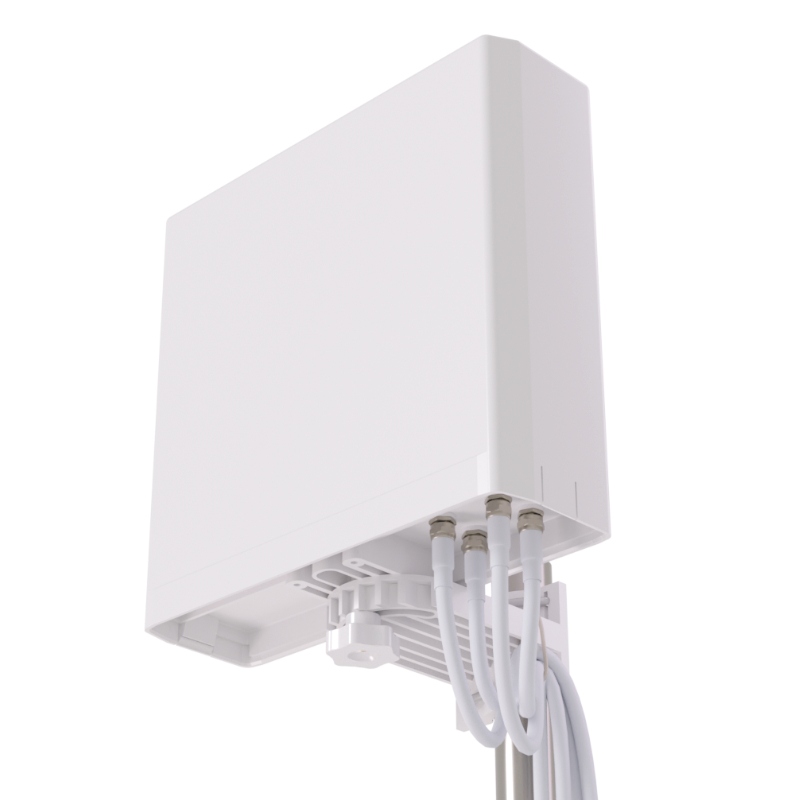

Крепление антенны к кронштейну выполнено с помощью гайки и болта с прокладкой, что обеспечивает надёжность и герметичность данного соединения. Крепление кронштейна предусмотрено двумя способами на выбор: к стене или к мачте.

Пример использования

Применение конфигурации подходит для обеспечения интернетом домов или учреждений в городе или пригороде, а также в сельской местности при удалении от базовой станции до 12 км.

Антенна VT-COAX-15-F MIMO 4x4 разработана, произведена и сертифицирована в России.
