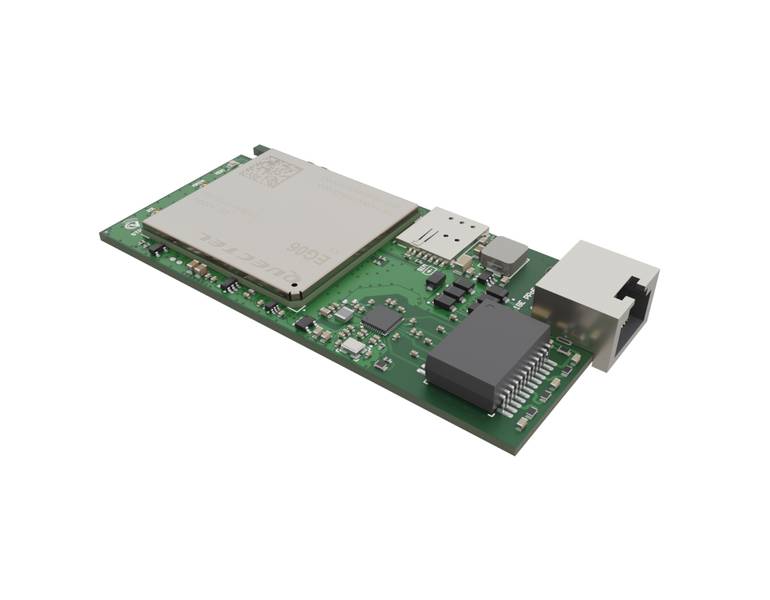

Встраиваемый роутер VT-STREET-X6

Роутер VT-STREET-X6 – встраиваемый 3G/4G роутер предназначен для установки в антенну с герметичным боксом, отдельный бокс или щит. Установка роутера внутри антенны позволяет получить максимальный сигнал LTE и осуществить передачу данных от антенны до места клиентского узла, например, роутера или коммутатора, на расстояние до 100 м без потери качества сигнала. При монтаже вне помещений устройство необходимо защитить от влаги.

Дизайн роутера идеально совместим с антеннами VT-BOOST-9 MIMO 2x2 и VT-BOOST-15 MIMO 2x2. Пигтейлы для подключения роутера к антеннам сторонних производителей есть в комплекте с роутером.

Конструкция и элементная база роутера VT-STREET-X6 позволяет использовать его в диапазоне температур от -40 до +70 °C, без дополнительного подогрева.

Роутер работает без дополнительных драйверов на ОС Windows 7, 10, 11 и Linux, Mac OS, имеет собственный WEB-интерфейс по адресу 192.168.8.1.

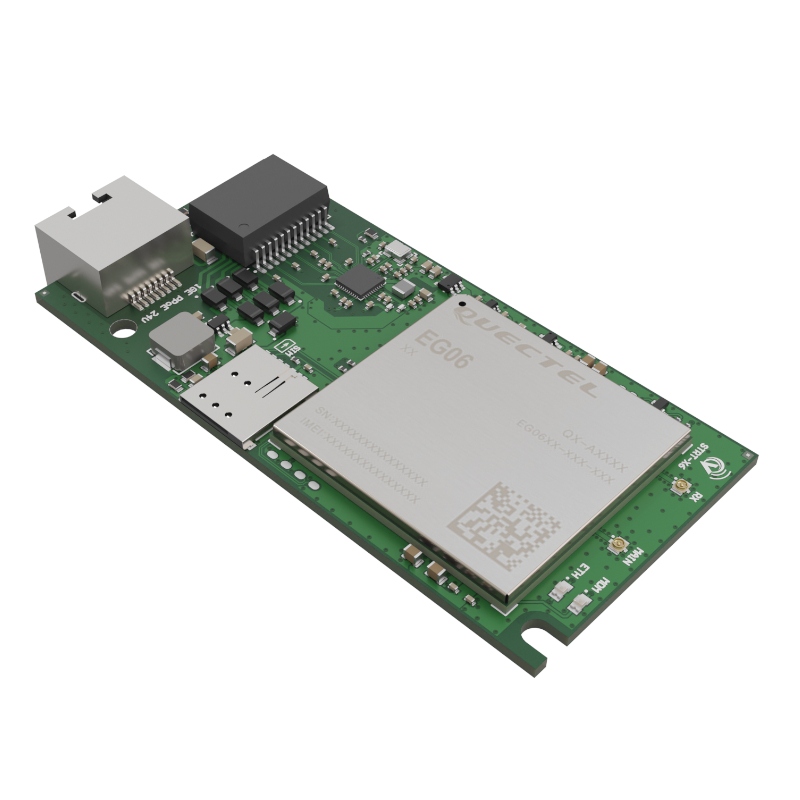

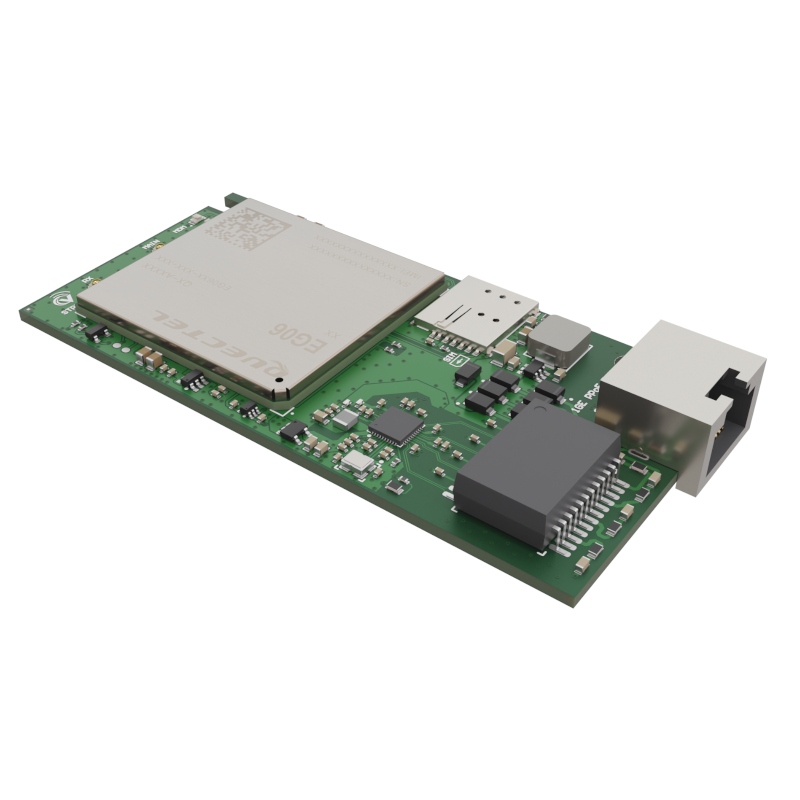

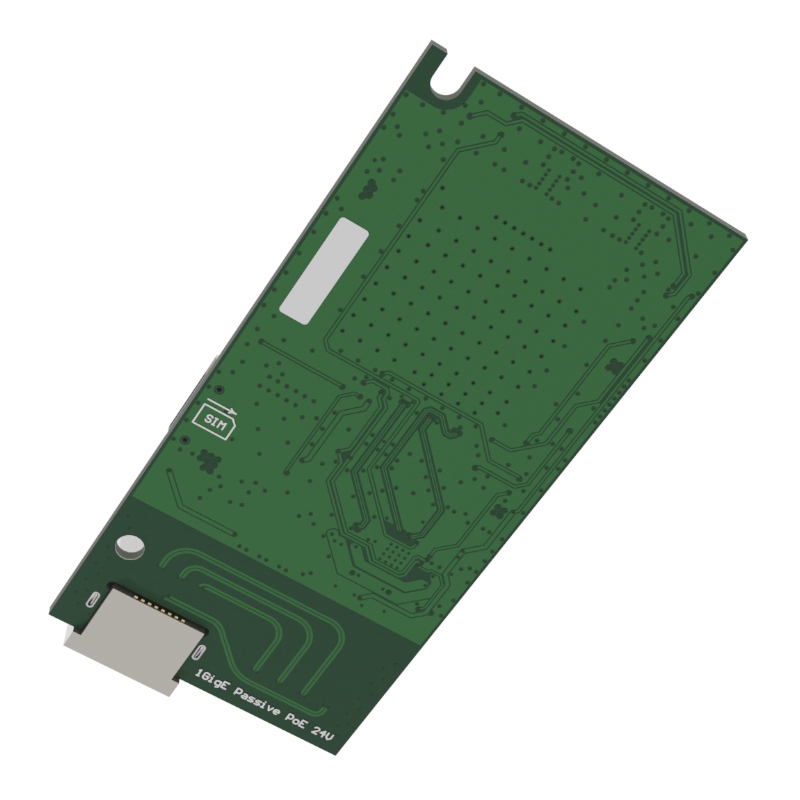

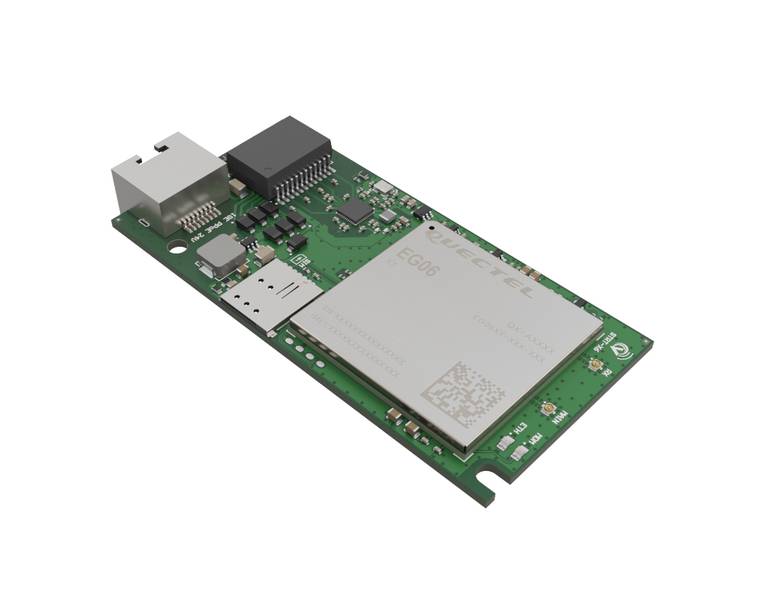

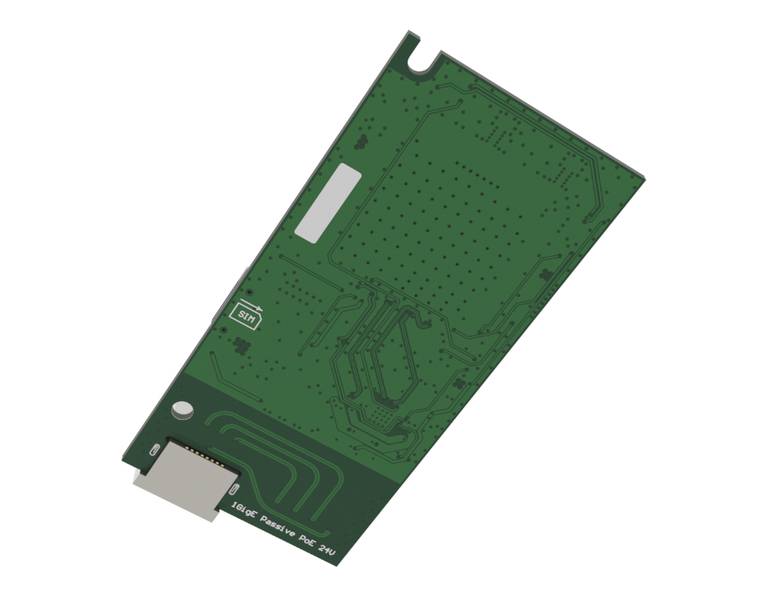

Роутер VT-STREET-X6 оснащён слотом Nano-SIM, портом Ethernet до 1 Гбит/с.

Благодаря встроенному LTE-модему Quectel EG06 категории Cat.6 роутер поддерживает технологию агрегации частот (Carrier Aggregation), позволяющую одновременно использовать до двух диапазонов связи с широким набором комбинаций агрегируемых частот.

Фактическая работа агрегации частот зависит от поддержки данной технологии оператором связи и параметров сети в конкретной точке установки.

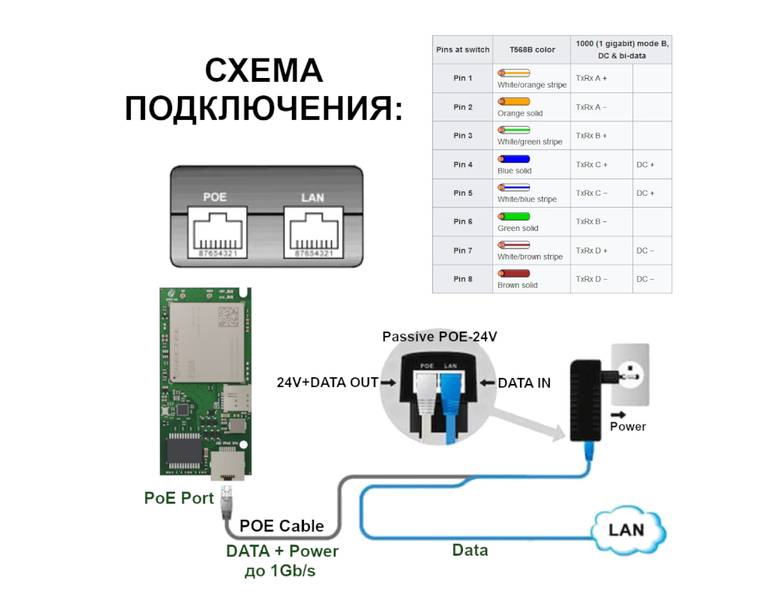

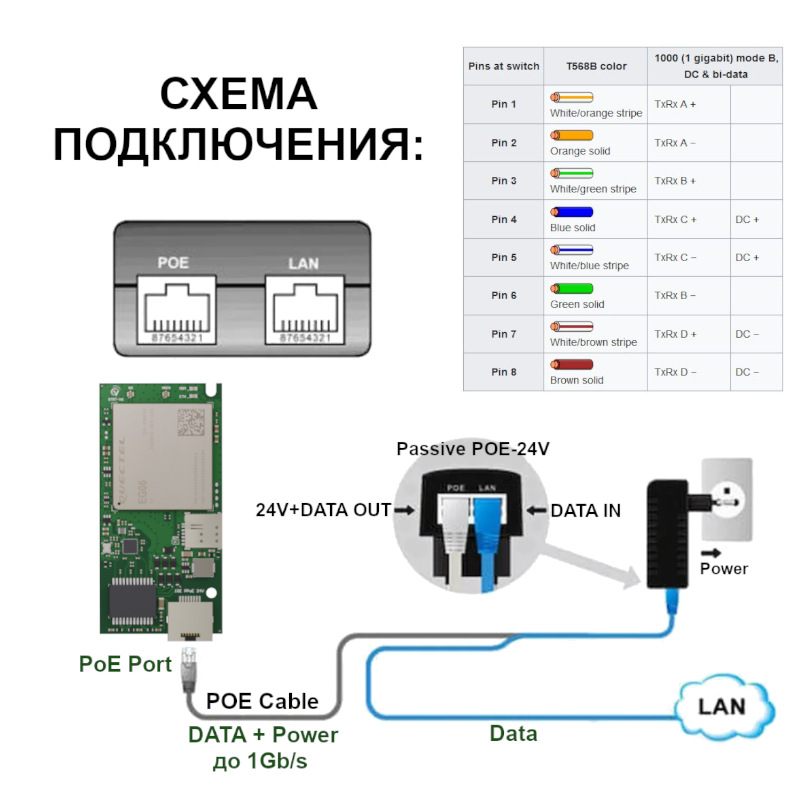

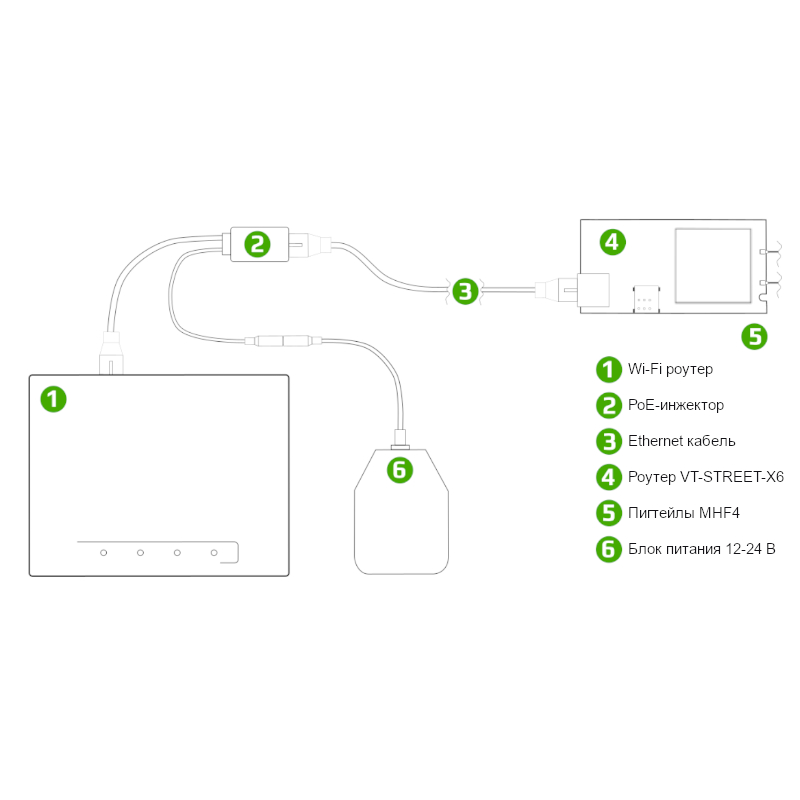

Схема подключения

Роутер оснащен двумя разъёмами MHF4 (IPEX4) для подключения внешних антенн. При использовании антенны с технологией MIMO подключаются оба разъема. Разъём MAIN подключается к разъёму вертикальной поляризации антенны, разъём RX - к разъёму горизонтальной поляризации антенны. При подключении антенны с одним выводом подключается разъём MAIN.

Для стабильной работы рекомендуется использовать витую пару из качественного медного кабеля с сечением жилы AWG 24. Расшивка разъёма витой пары допускается по стандарту T568A или T568В (прямой обжим c обеих сторон).

Подача питания на роутер производится двумя способами на выбор:

1. До 100 Мбит/с. Подключение роутера VT-STREET-X6 к коммутатору, ПК или домашнему роутеру производится патч-кордом из витой пары через пассивный PoE-инжектор (поз. 2) совместно с подачей напряжения на роутер с помощью блока питания 12 - 24 V (поз.6). При длине трассы до 30 м можно использовать блок питания 12 V. При больших длинах патч-корда (свыше 30 м) рекомендуется использовать блоки питания с напряжением от 15 до 24 V в соответствии с длиной кабельной трассы.

2. До 1 Гбит/с. Подключение роутера VT-STREET-X6 к коммутатору, ПК или домашнему роутеру осуществляется с помощью патч-корда из витой пары через Passive PoE-адаптер 220/24V. PoE-адаптер рекомендуется размещать внутри помещения для обеспечения стабильной и безопасной работы оборудования.

ВНИМАНИЕ! Не подключайте VT-STREET-X6 напрямую к PoE-коммутатору 48V. Это приведёт к поломке роутера. Используйте понижающий переходник 48/24V 24V Passive PoE – 48V Active PoE.

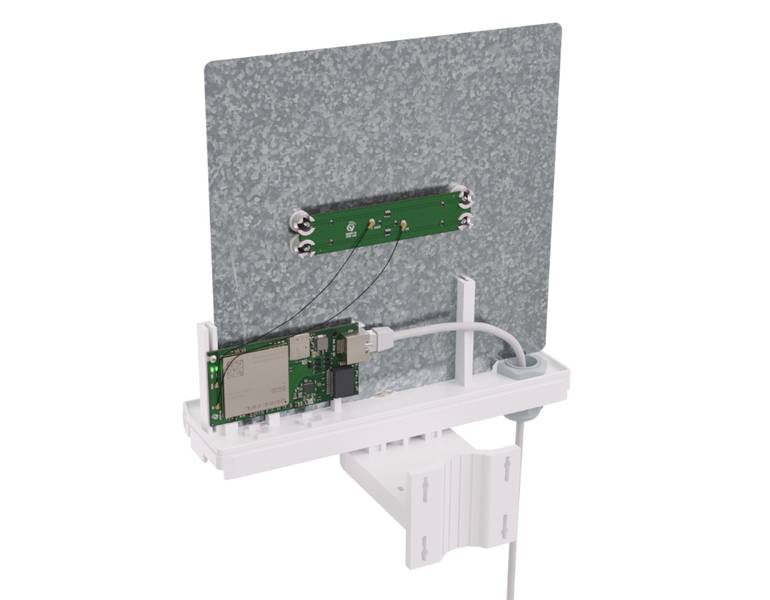

Установка в боксовой антенне

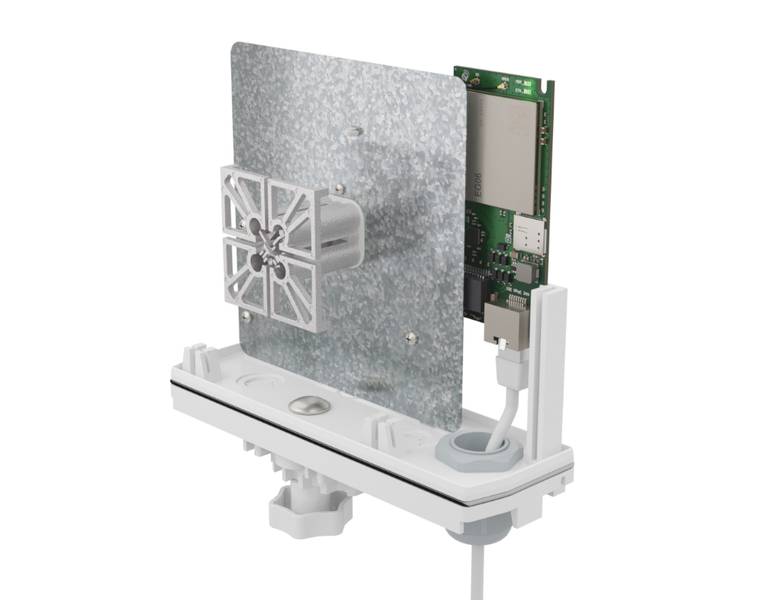

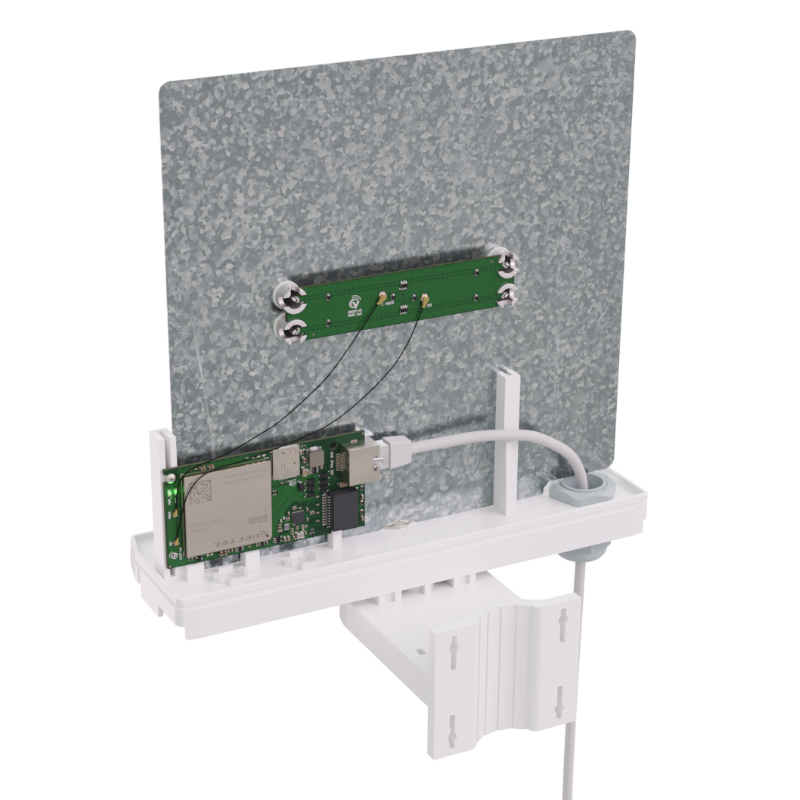

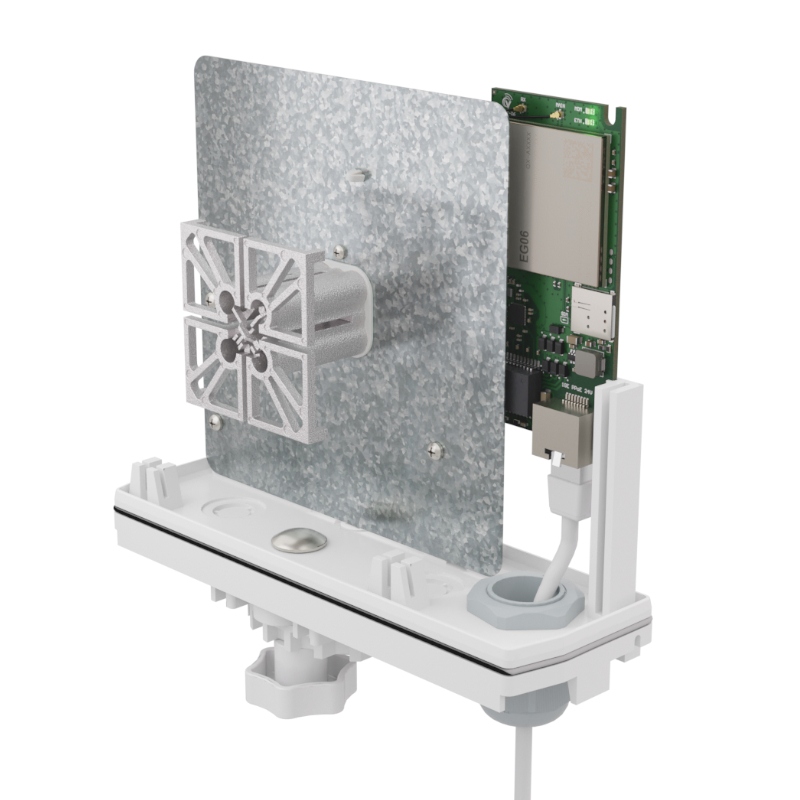

Плата роутера VERTELL VT-STREET-X6 эргономично подходит для установки во внешние антенны Vertell VT-BOOST-9 MIMO 2x2, VT-BOOST-15 MIMO 2x2. Компактное исполнение устройства позволяет устанавливать его в малогабаритные боксы и антенны-облучатели, например, в бокс VT-BOX9 или VT-BOX15.

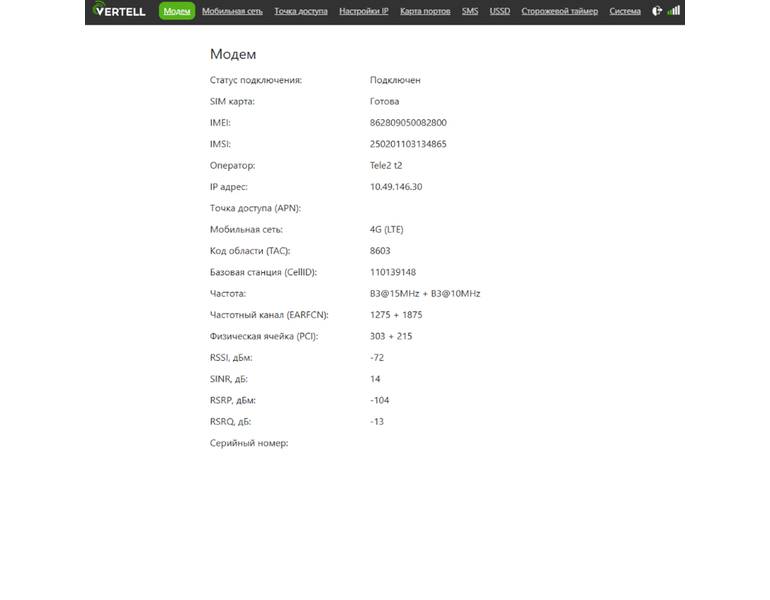

Настройка и управление

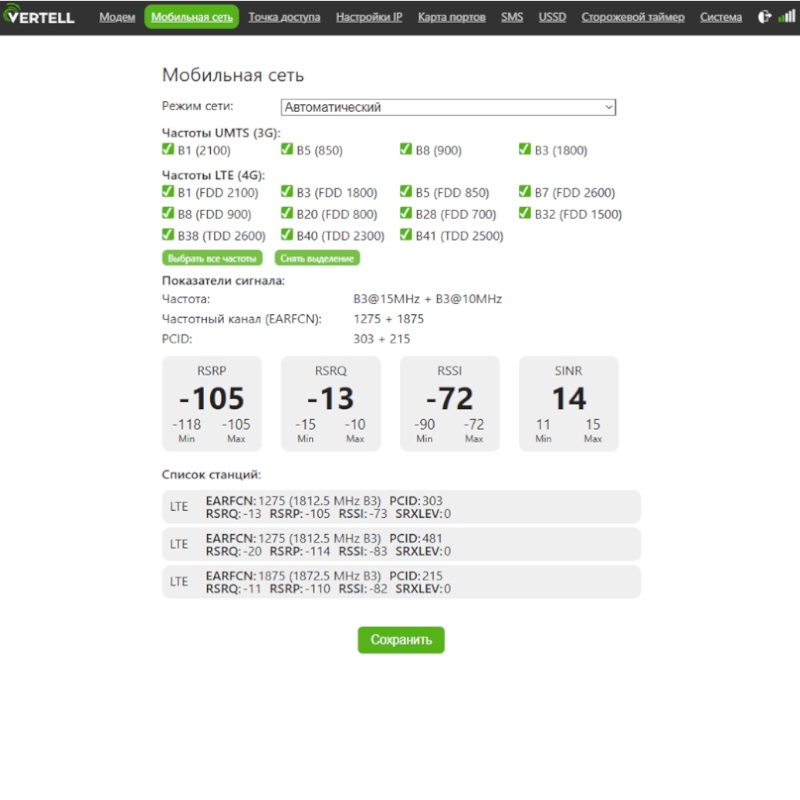

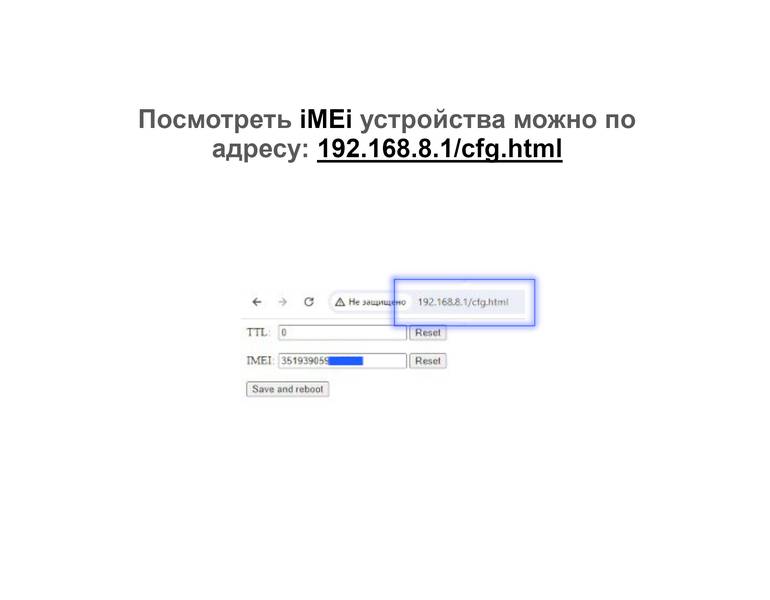

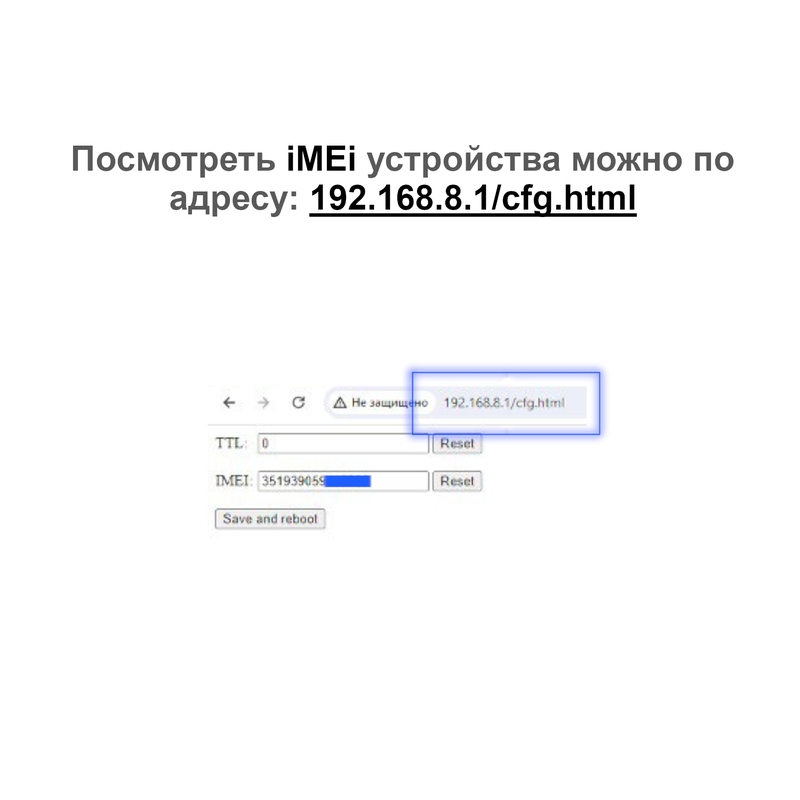

Настройка и управление роутером осуществляется через собственный удобный WEB-интерфейс на русском языке при использовании браузера телефона или компьютера по адресу 192.168.8.1. Полная инструкция в "Приложении" внизу страницы.

В комплект входит 1 антенна VT-ANT-S3-MHF4 для возможности предварительной настройки роутера.

Функционал устройства позволяет:

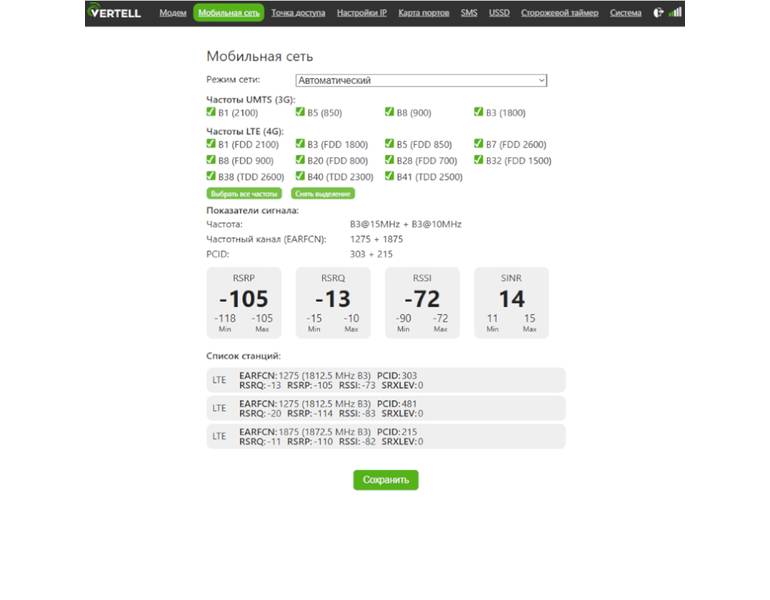

• Выбирать режим работы сети (LTE, UMTS) и задавать рабочий диапазон (band), что особенно полезно при большом количестве доступных частот и позволяет подключаться к частоте с наилучшей скоростью.
• Использовать сторожевой таймер (Watchdog) для автоматической перезагрузки модема, что помогает избежать зависаний. Эта функция особенно актуальна при удалённой эксплуатации, когда отсутствует возможность физического доступа к оборудованию.
• Гибко настраивать сеть благодаря дополнительным возможностям, включая: перенаправление портов, изменение IP-адреса, отправку SMS-сообщений и USSD-команд, фиксацию TTL и другие функции.

Технические особенности

• Возможность передачи данных между антенной и клиентским оборудованием на расстояние до 100 м по витой паре.
• Понятная настройка через WEB-интерфейс. Возможность сброса настроек до заводских.
• Технология подачи питания и данных по одному кабелю Passive PoE 12 - 24 В.
• Компактный размер роутера – 93x45х12 мм.
• Поддержка агрегации до 2-х несущих частот.
• Возможность использования SIM-карты любого оператора и тарифа.
• Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 40°C по паспорту.
• Стандартизация кабельных соединителей, отсутствие винтовых разъёмов.
• Совместимость с антеннами и боксами российских производителей, таких как АНТЭКС, VARIUS, KROKS, VERTELL.

Встраиваемый роутер VT-STREET-X6 разработан, произведён и сертифицирован в России.
