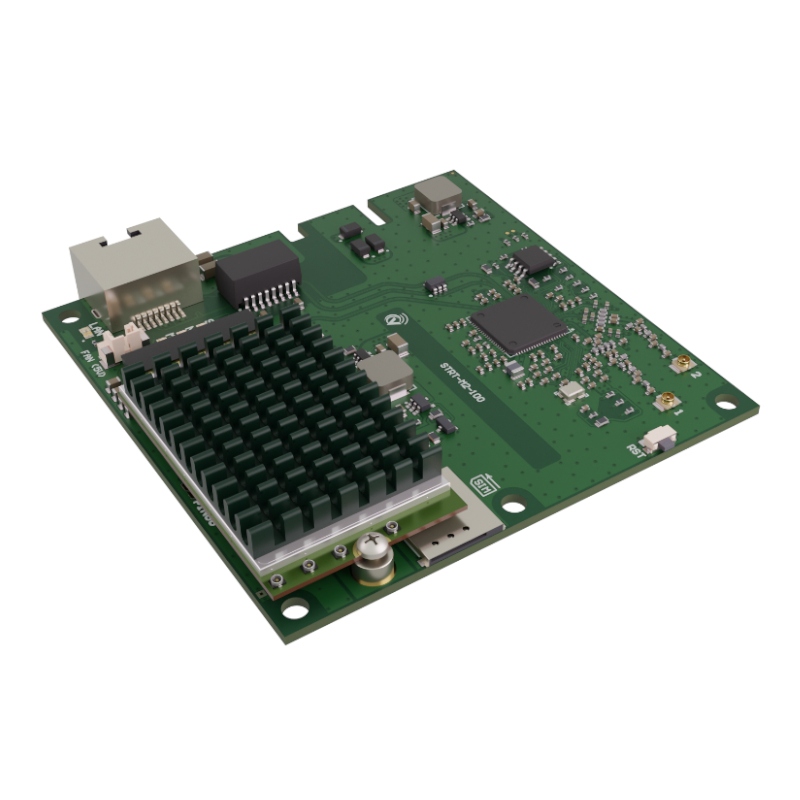

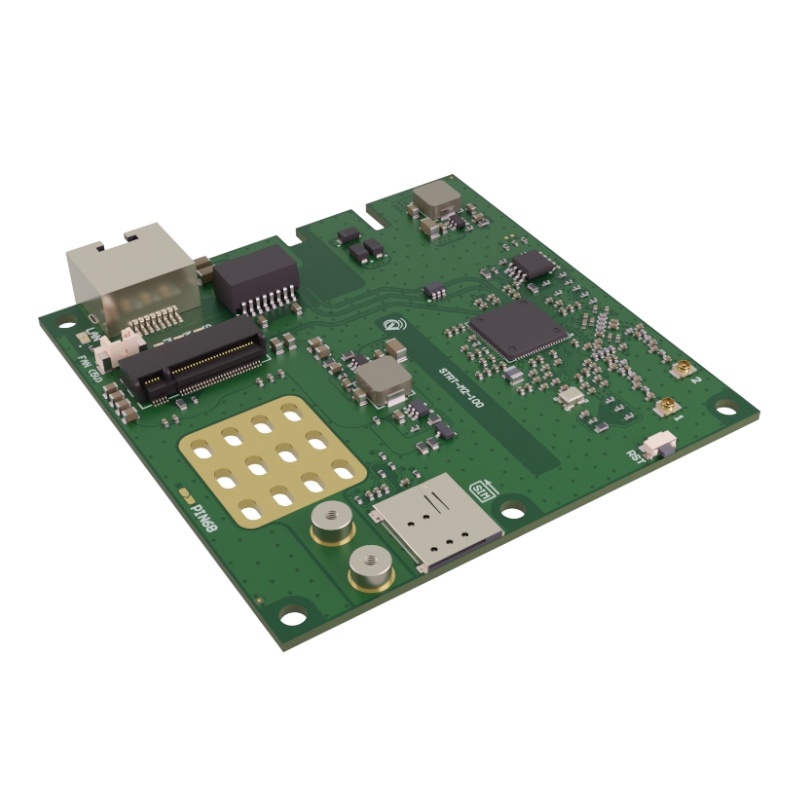

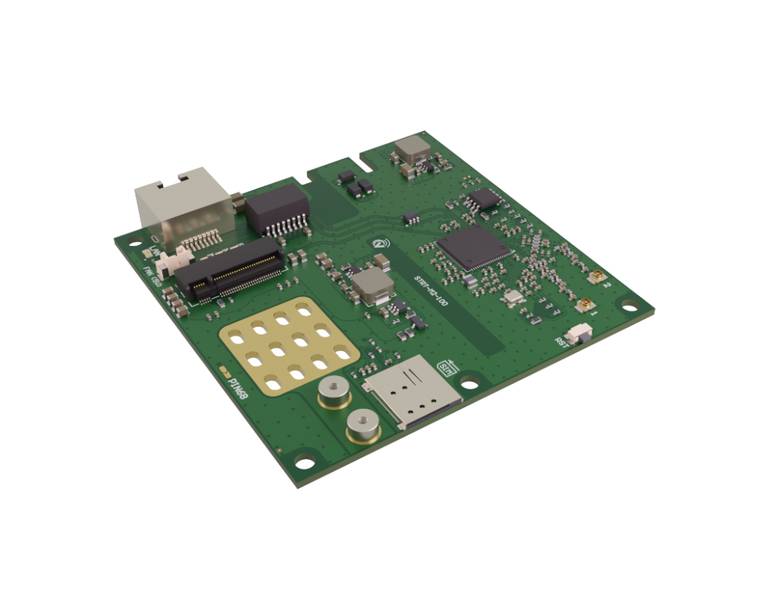

Встраиваемый роутер VT-STREET-M.2-100 с БП 24 В

Встраиваемый роутер VT-STREET-M.2-100 – встраиваемый 3G/4G роутер с Wi-Fi предназначен для установки в антенну с герметичным боксом, отдельный бокс или щит. Установка роутера внутри антенны позволяет получить максимальный сигнал LTE и осуществить передачу данных от антенны до места клиентского узла, например, компьютера, роутера или коммутатора, на расстояние до 100 м без потери качества сигнала. При монтаже вне помещений устройство необходимо защитить от влаги!

Роутер VT-STREET-M.2-100 предназначен для модемов M.2 с агрегацией длиной 42 мм и 52 мм.
Поддерживаемые модели модемов:

• Fibocom L850-GL, L860-GL, FM350-GL.
• Quectel EC25, EG25, EG95-E, EG06-E, EM06-E, EM12-G, EG512, EM160R-GL.
• Foxconn T99W175, T77W968, T77W676, T77W595.

Модем в комплекте не поставляется! Он подбирается из индивидуальных потребностей.

Не гарантируем совместимость с незаявленными моделями модемов. Ответственность и риски при использовании не рекомендованных модемов несёт пользователь.

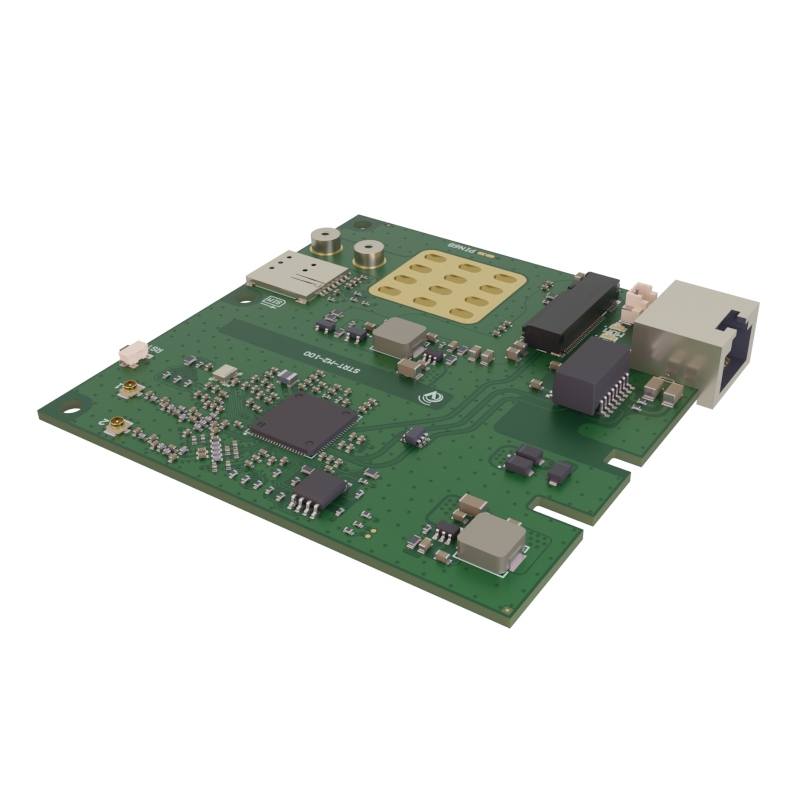

В заводском виде перемычка PIN68 не запаяна. Её необходимо поставить только в том случае, если используемый модем поддерживает MIMO 4х4. Это сделано из соображений безопасности и сохранения работоспособности Вашего модема.

Роутер оснащён встроенным Wi-Fi модулем 2,4 ГГц на чипе MediaTek MT7628D, который обеспечивает удобную настройку устройства непосредственно на месте установки. Это особенно важно в случаях, когда роутер уже смонтирован внутри антенны и подключение по кабелю затруднено или невозможно. При необходимости роутер позволяет использовать штатные разъёмы U.FL для подключения внешних Wi-Fi антенн, что даёт возможность расширить зону покрытия беспроводной сети.

Беспроводной доступ позволяет быстро выполнить настройку и диагностику устройства в непосредственной близости, без необходимости демонтажа.

Встраиваемый роутер VT-STREET-M.2 имеет собственный удобный WEB-интерфейс на русском языке. Доступ по адресу: 192.168.1.1

Роутер работает без дополнительных драйверов на ОС Windows 7, 10, 11 и Linux, Mac OS.

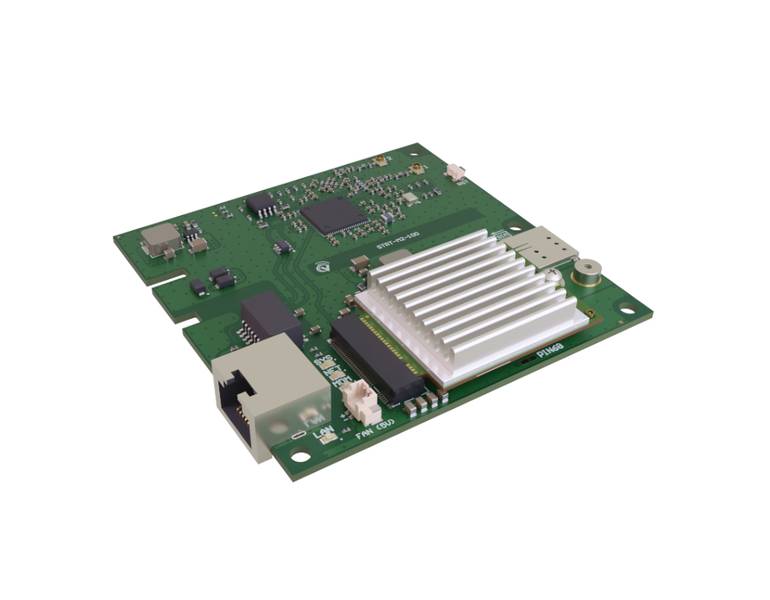

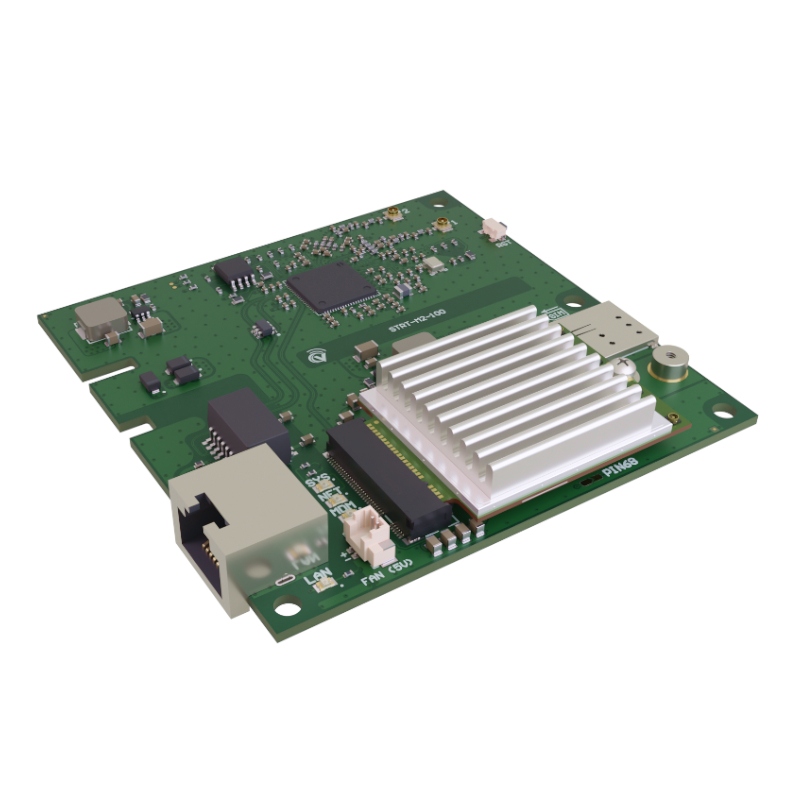

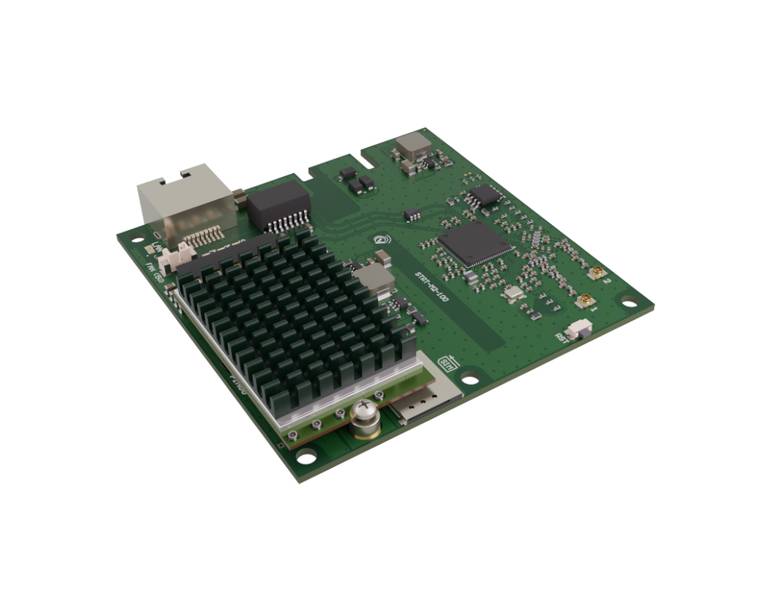

Конструкция и элементная база роутера VT-STREET-M.2 позволяет использовать его при диапазоне температур от -30 до +70 °C без дополнительного подогрева. Для отведения тепла от модема используются отверстия на плате под ним.

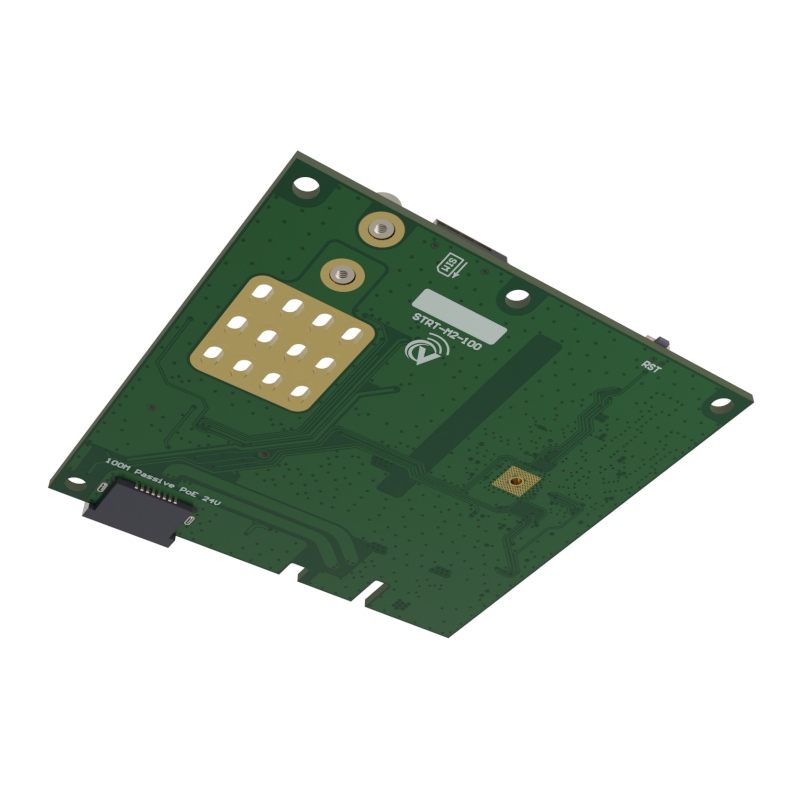

Роутер VT-STREET-M.2-100 оснащён слотом Nano-SIM и портом Ethernet до 100 Мбит/с.

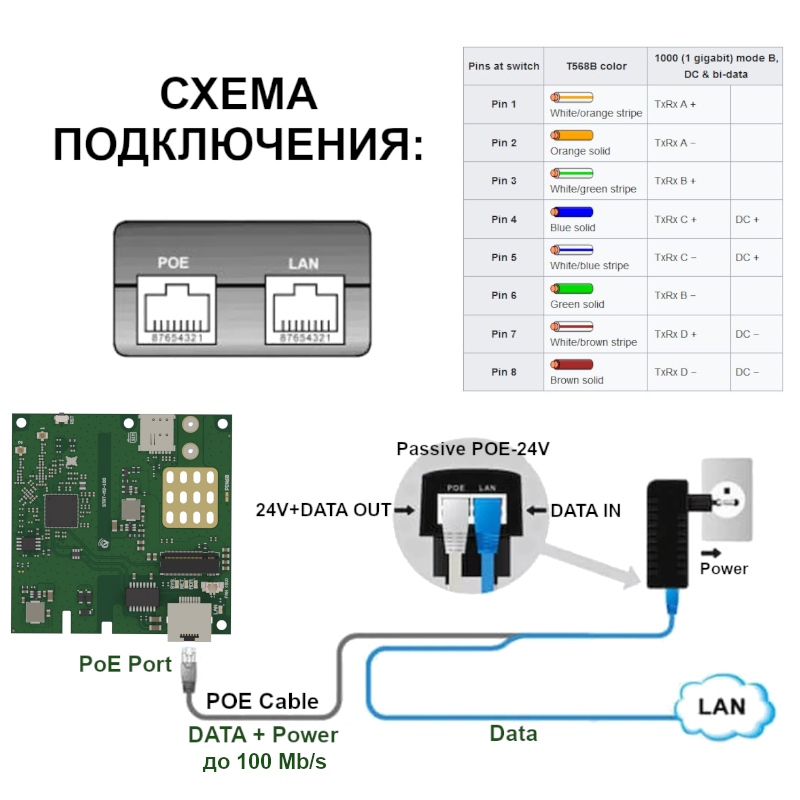

Схема подключения

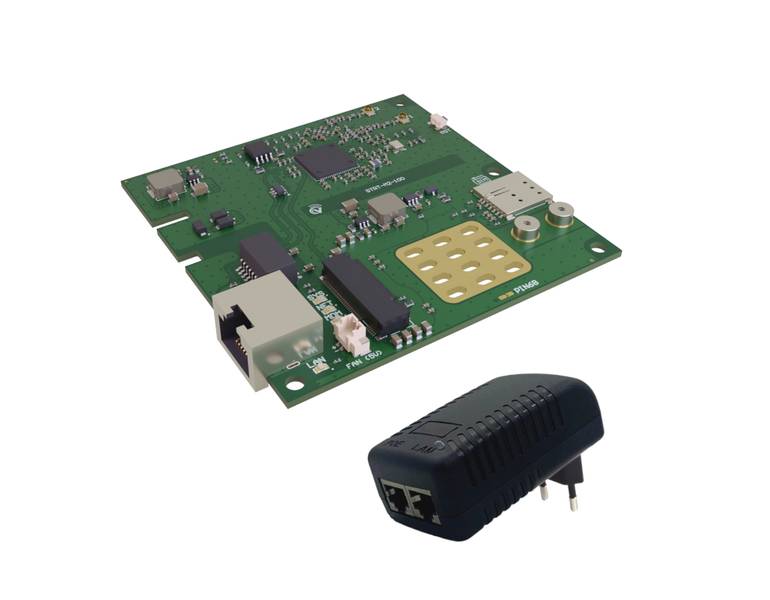

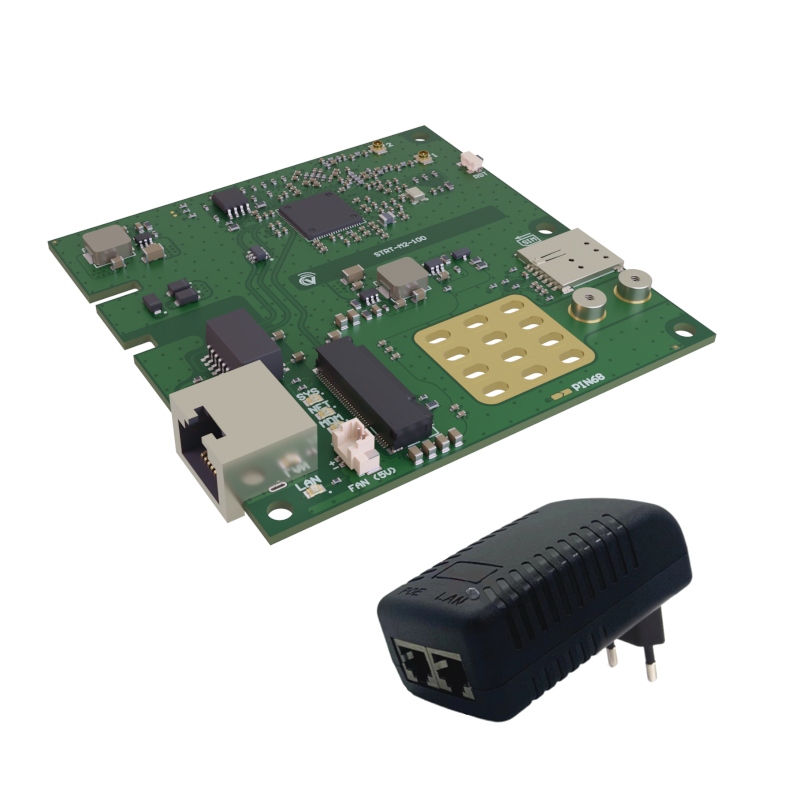

Подключение роутера VERTELL VT-STREET-M.2-100 к коммутатору или домашнему роутеру производится патч-кордом из витой пары через PoE-инжектор из комплекта. PoE-инжектор следует размещать внутри помещения. Для стабильной работы рекомендуется использовать витую пару из качественного медного кабеля с сечением жилы AWG 24 cat.5e – cat.6. Расшивка разъёма витой пары допускается по стандарту T568A и T568В (прямой обжим).

Можем укомплектовать адаптером 24 V Passive PoE – 48 V Active PoE. Для этого необходимо обратиться к нам на почту.

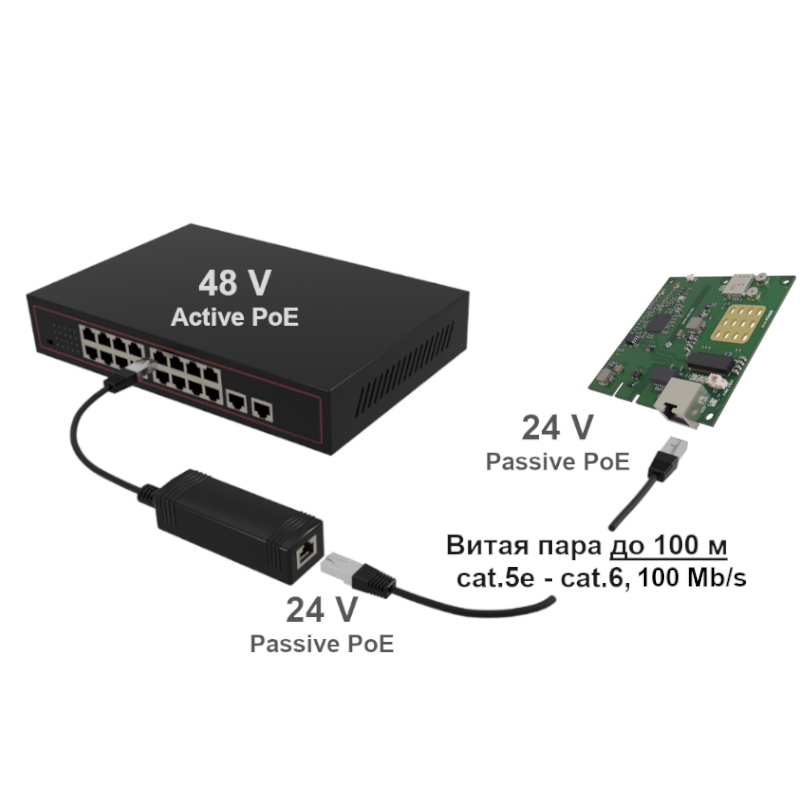

Схема подключения с использованием адаптера 24 V Passive PoE – 48 V Active PoE:

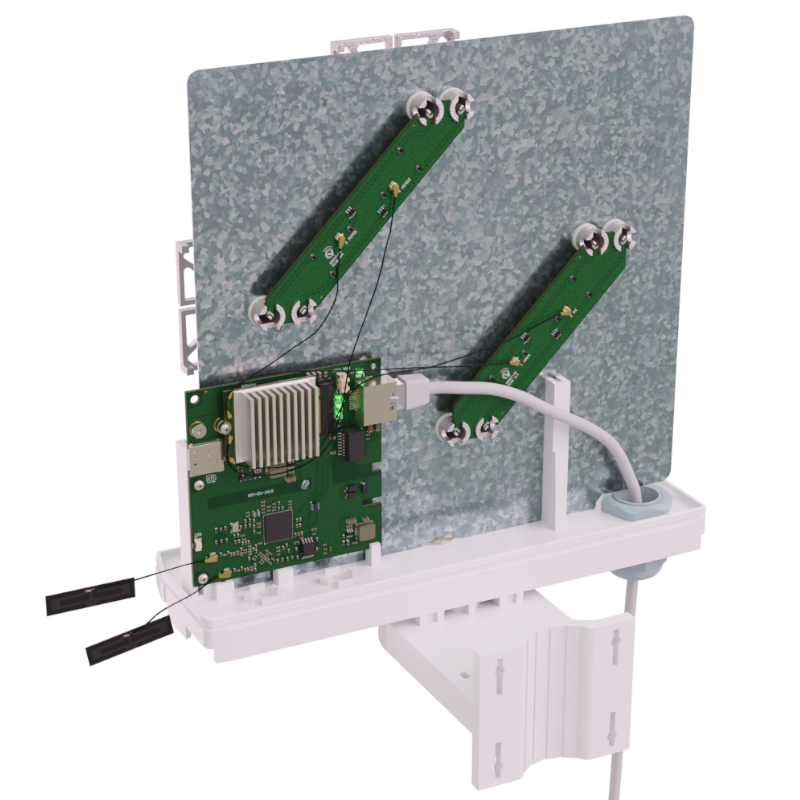

Установка в боксовой антенне

Места крепления роутера VT-STREET-M.2-100 подходят для установки его в популярные антенны, например, VARIUS UNIBOX 1727 PRO, PETRA BB MIMO 2x2 UniBox-2, VIKA 21, VIKA 24, VT-BOOST-15 MIMO 2x2, VT-BOOST-15 MIMO 4x4.

Благодаря компактным размерам 85х82х12 мм роутер удобно располагать в облучателях и небольших гермобоксах. Идеально совместим с гермобоксами VERTELL, например, VT-BOX9, VT-BOX15.

Настройка и управление

Настройка и управление роутером осуществляется в WEB-интерфейсе через браузер телефона или компьютера по адресу 192.168.1.1

Функционал позволяет:

1. Выбирать режим работы сети (LTE, UMTS, GSM), а также фиксировать рабочий диапазон (band). При наличии большого числа базовых станций даёт возможность подключиться к частоте с наилучшей скоростью.
2. Применять интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удалённой работе, когда нет доступа для возможности физической перезагрузки оборудования.
3. Получать Wi-Fi 2,4 ГГц с устройства для удобной настройки или использования непосредственно на месте установки.
4. Гибко настраивать сеть благодаря дополнительным возможностям, включая: перенаправление портов, изменение IP-адреса, отправку SMS-сообщений и USSD-команд, фиксацию TTL и другие функции.

При подключении устройства к другому роутеру с таким же IP-адресом (192.168.1.1) необходимо изменить IP одного из устройств, чтобы избежать конфликта адресов и обеспечить стабильную работу сети.

Технические особенности

• Возможность передачи данных между антенной и клиентским оборудованием на расстояние до 100 м по качественной витой паре.
• Технология подачи питания и данных по одному кабелю Passive PoE 24 V.
• Компактный размер роутера – 85x82х12 мм.
• Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 30°C по паспорту.
• Стандартизация кабельных соединителей, отсутствие винтовых разъёмов.

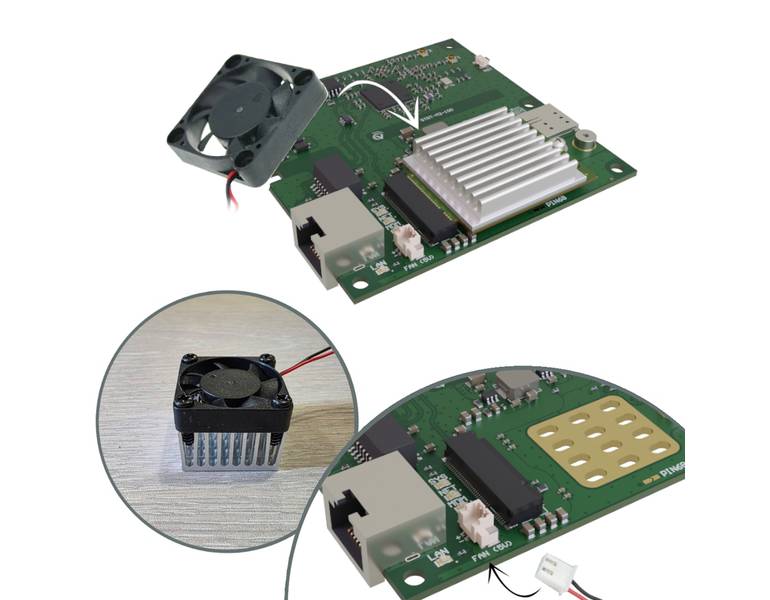

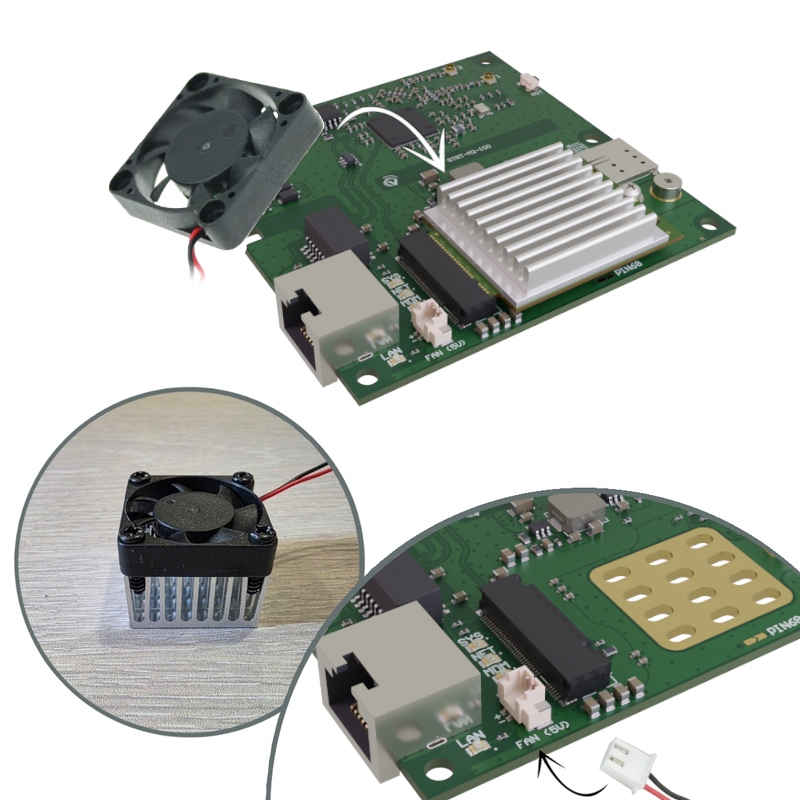

• Возможность подключения вентилятора охлаждения.
• Совместимость с антеннами и боксами Российских производителей, таких как АНТЭКС, VARIUS, KROKS, VERTELL и др.

Встраиваемый роутер VT-STREET-M.2-100 разработан, произведён и сертифицирован в России.
