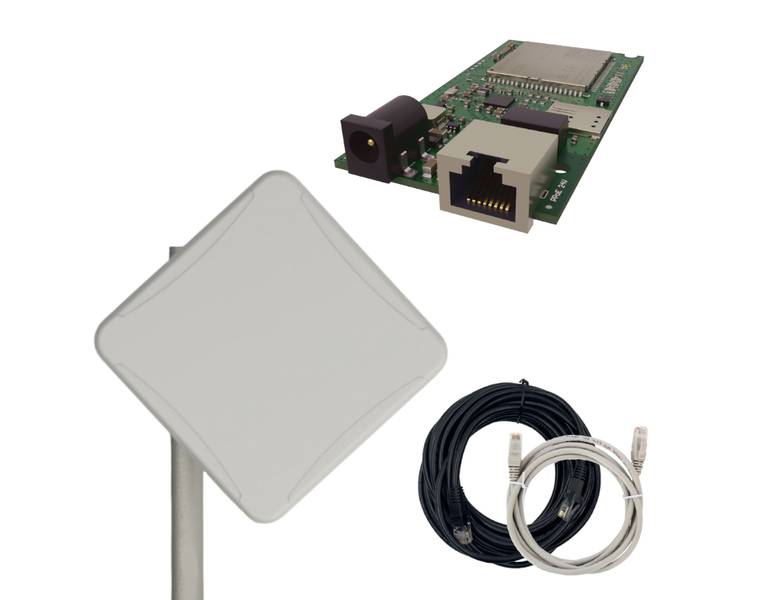

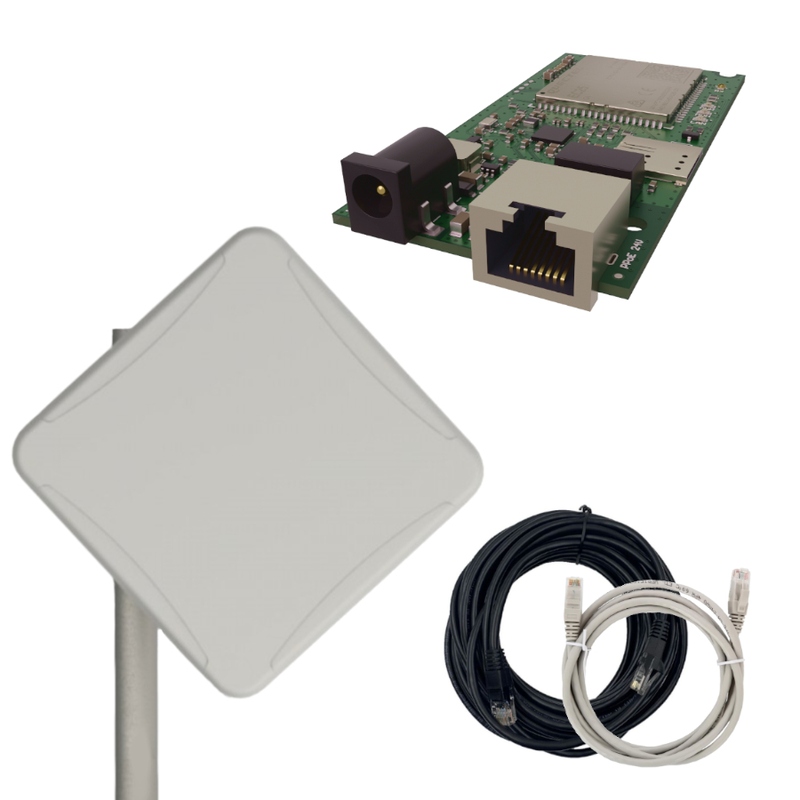

Комплект усиления интернета VT-COMBO-BOX MIMO

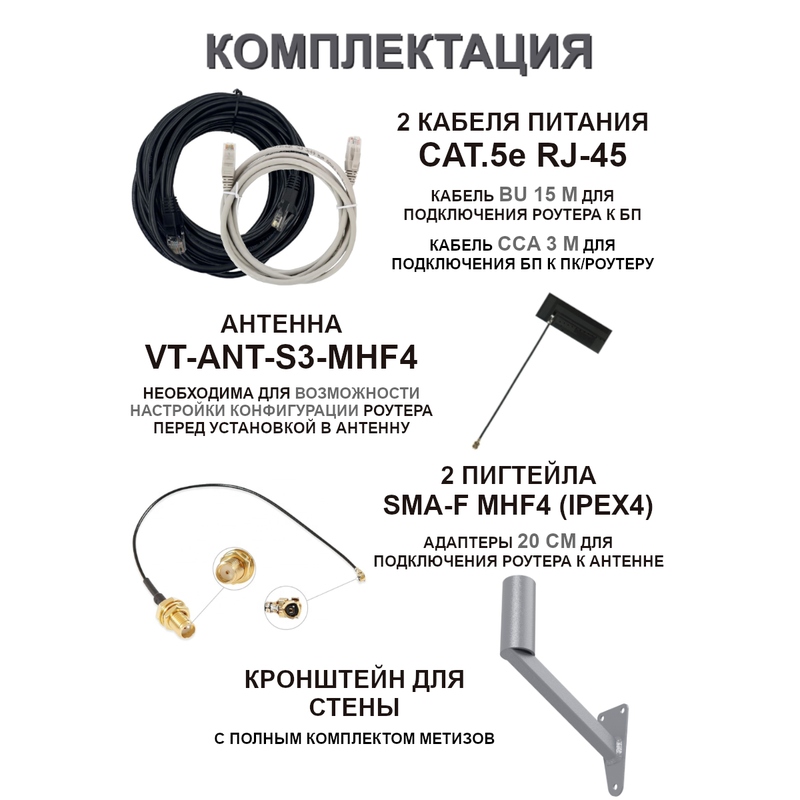

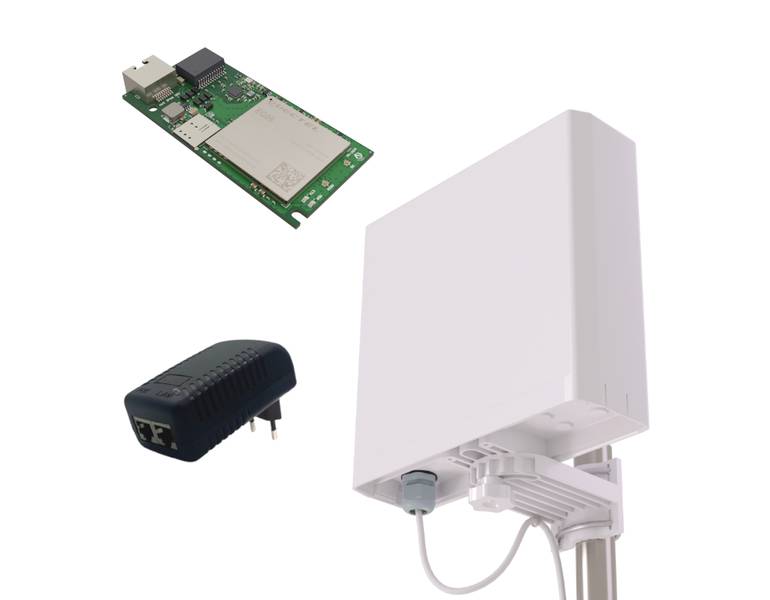

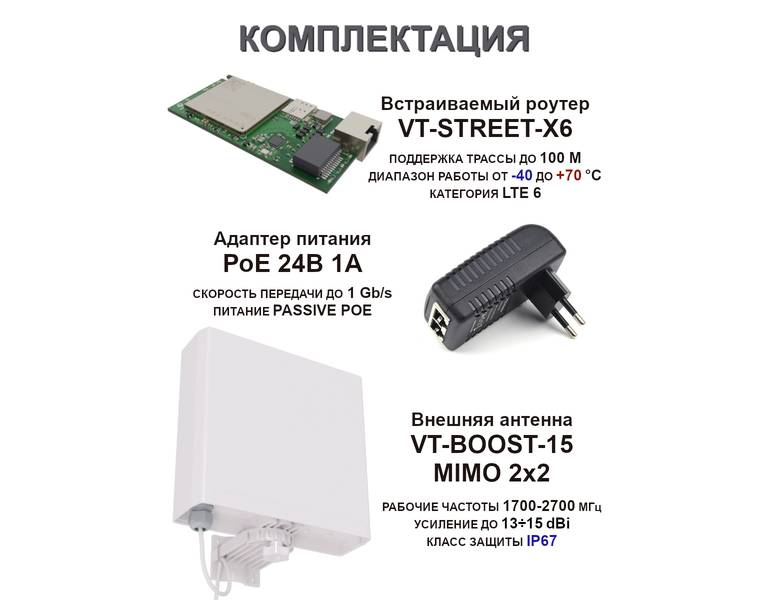

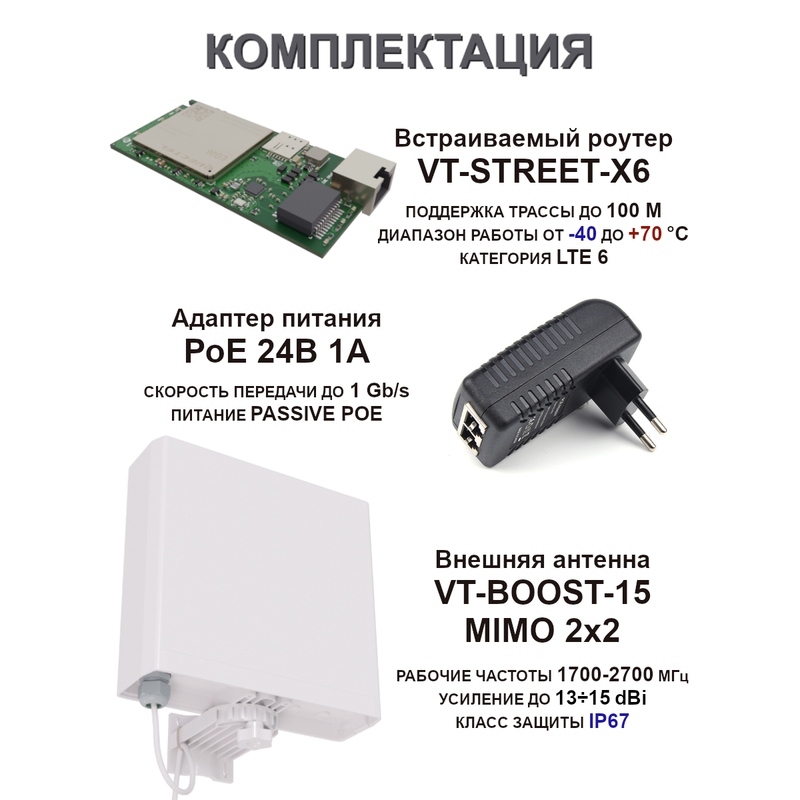

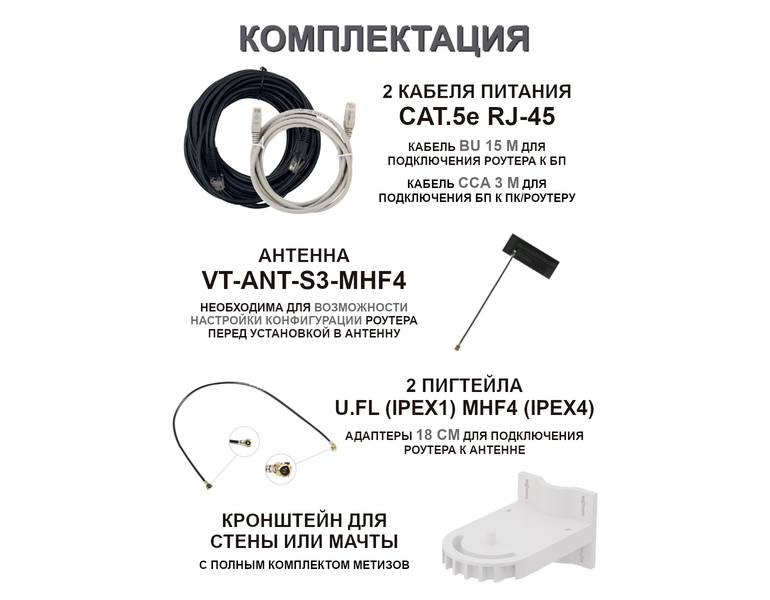

Что входит в комплект?

Антенна VT-BOOST-15 MIMO 2x2:

Антенна оснащена гермовводом PG16 VT-ENTRY, кронштейном и встроенными пигтейлами MHF4 (IPEX4), которые позволяют размещать внутри антенны встраиваемые модемы, роутеры, адаптеры VERTELL. Степень защиты корпуса – IP67, конструкция отличается повышенной ударопрочностью.

Верхняя крышка корпуса фиксируется на боковых защёлках, которые при необходимости открываются с небольшим усилием. Несмотря на использование морозостойкого материала, при эксплуатации при отрицательных температурах рекомендуется соблюдать осторожность и не прикладывать чрезмерных усилий, чтобы избежать повреждения защёлок.

Антенна работает в диапазоне 1700–2700 МГц, имеет коэффициент усиления 13÷15 dBi. Пара излучающих элементов формирует кросс-поляризованное излучение ±45° (X-pol) и обладает широкой диаграммой направленности. Выбор пигтейла для подключения к основному разъёму модема или роутера не регламентируется и не влияет на работоспособность системы. Рекомендуемое расстояние до базовой станции оператора – до 12 км.

Суммирование сигналов в антенне реализовано с использованием интегрального СВЧ-сумматора, что позволяет снизить потери в тракте, обеспечить стабильность фазо-амплитудных характеристик антенны, уменьшить габариты конструкции.

Вариации установки:

Крепление антенны предусмотрено на стену или к мачте (мачта в комплект не входит).

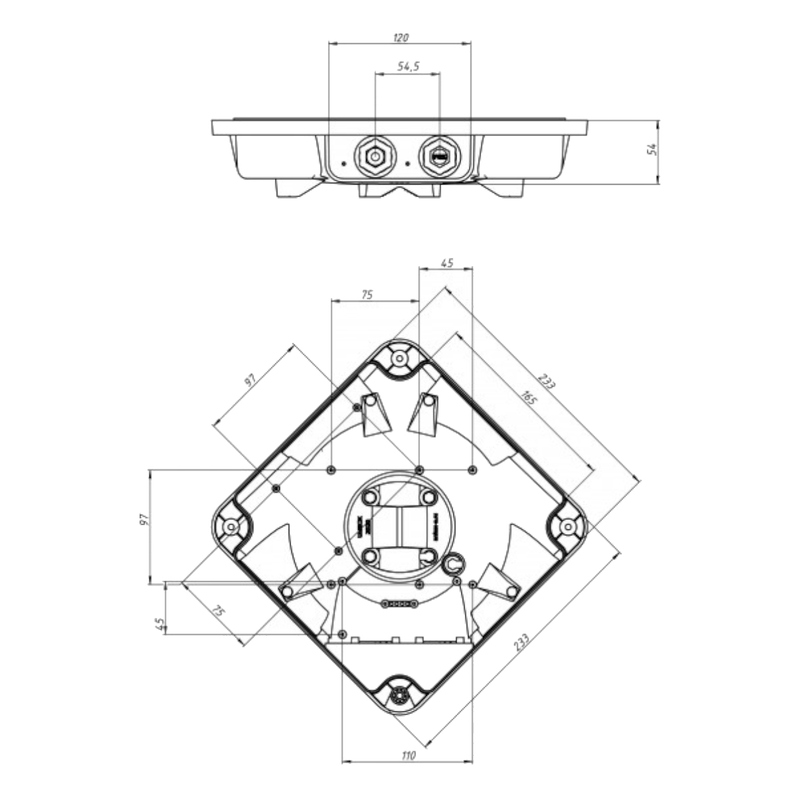

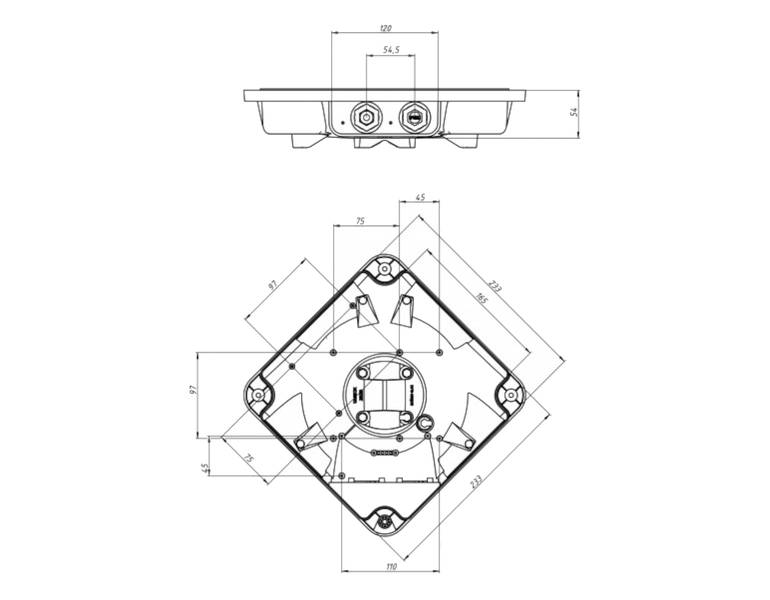

Гермобокс антенны снабжён герметичной резинкой по периметру основания. За счёт своей формы и способа закрытия бокс не будет задерживать снег и влагу на корпусе, оставаясь полностью герметичным. Морозостойкий и УФ-стойкий материал бокса защитит устройства от воздействия внешней среды. Гермоввод PG16 VT-ENTRY позволяет использовать предварительно обжатый патч-корд для подключения встроенных устройств без необходимости дополнительной разделки кабеля. Герметичность кабельного ввода обеспечивается входящим в комплект уплотнительным элементом.

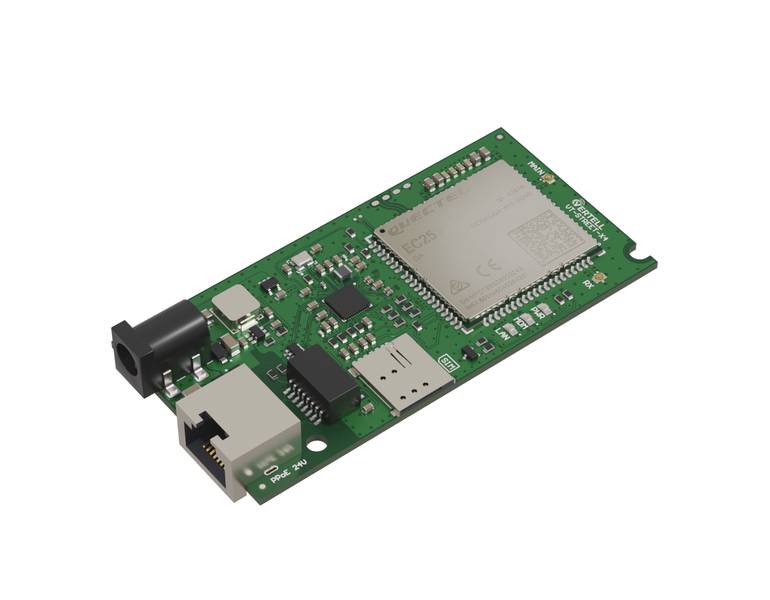

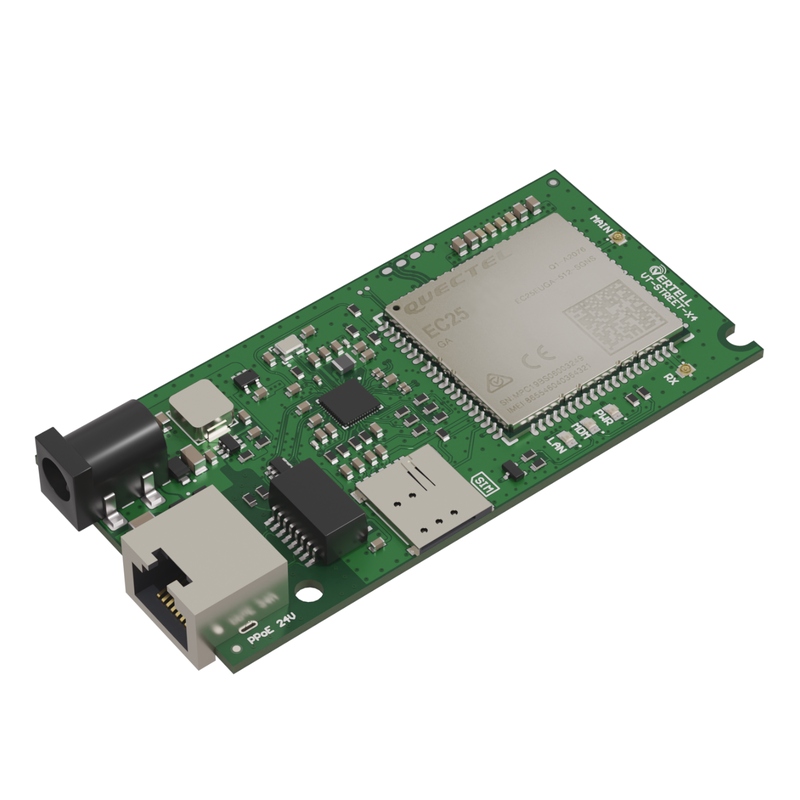

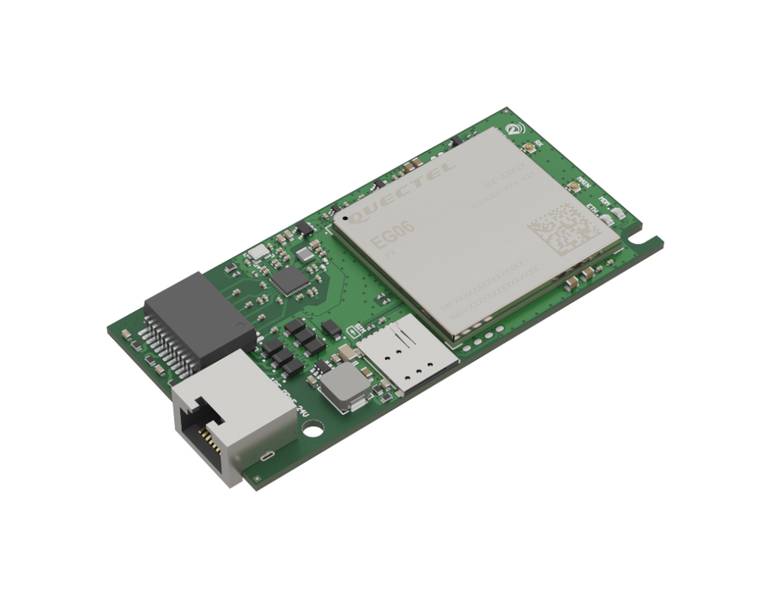

Встраиваемый роутер VT-STREET-X6:

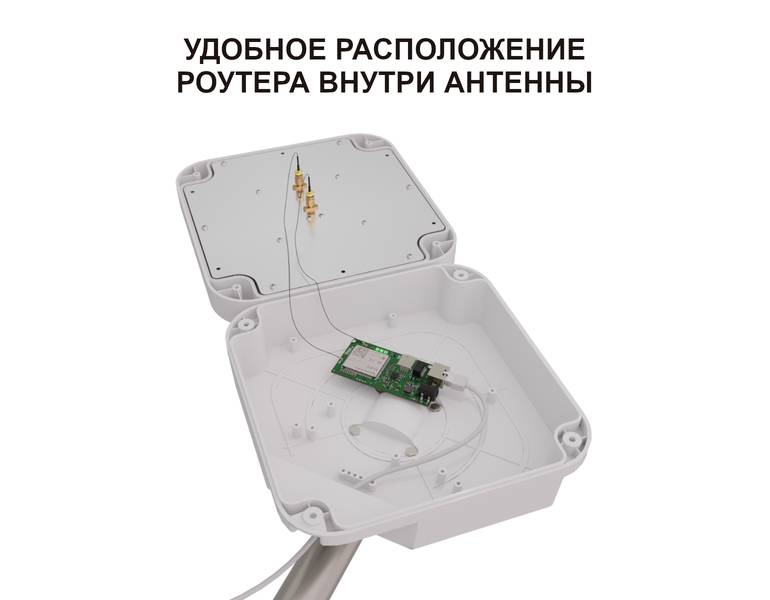

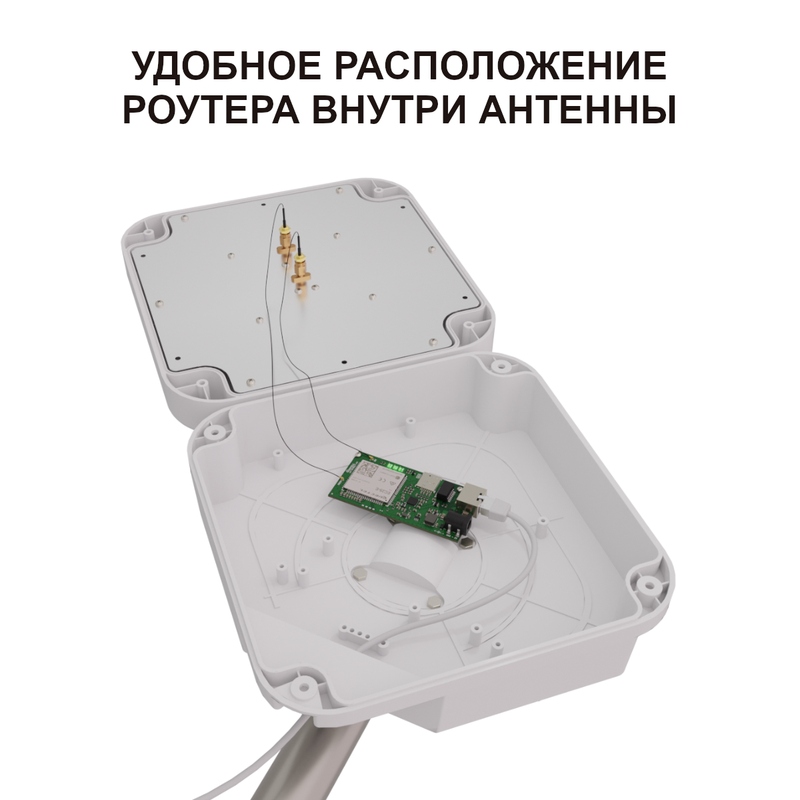

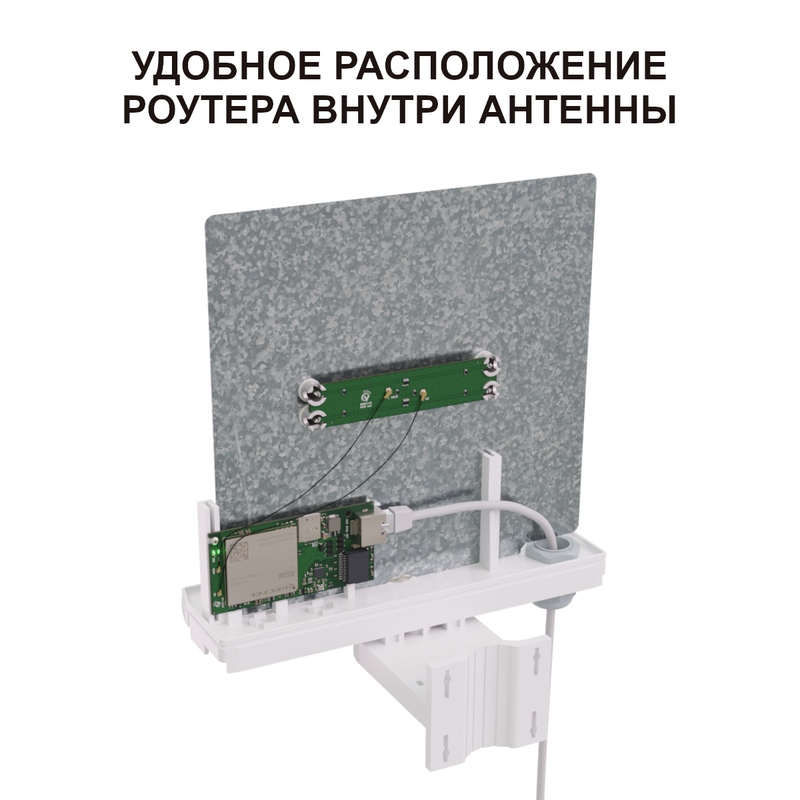

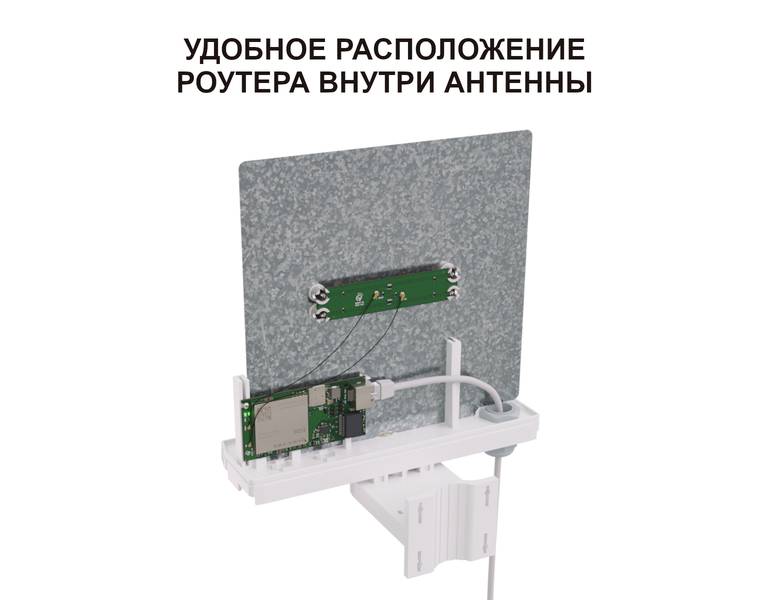

Предназначен для установки в антенну с герметичным боксом, отдельный бокс или щит. Установка роутера внутри антенны позволяет получить максимальный сигнал LTE и осуществить передачу данных от антенны до места клиентского узла, например, роутера или коммутатора, на расстояние до 100 м без потери качества сигнала. При монтаже вне помещений устройство необходимо защитить от влаги.

Конструкция и элементная база роутера Vertell VT-STREET-X6 позволяет использовать его в диапазоне температур от -40 до +70 °C, без дополнительного подогрева.

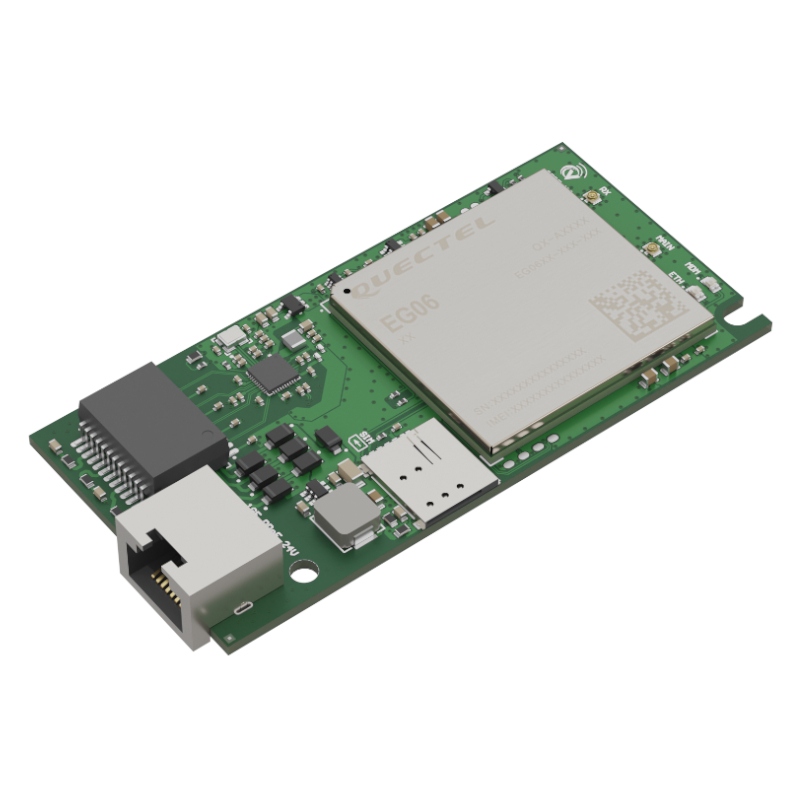

Роутер VT-STREET-X6 оснащён слотом Nano-SIM, портом Ethernet до 1 Гбит/с.

Благодаря встроенному LTE-модему Quectel EG06 категории Cat.6 роутер поддерживает технологию агрегации частот (Carrier Aggregation), позволяющую одновременно использовать до двух диапазонов связи с широким набором комбинаций агрегируемых частот.

Фактическая работа агрегации частот зависит от поддержки данной технологии оператором связи и параметров сети в конкретной точке установки.

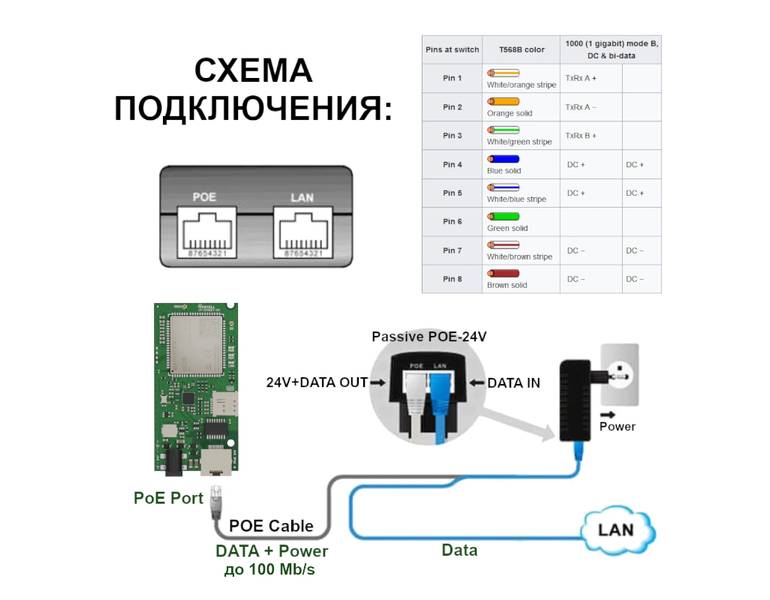

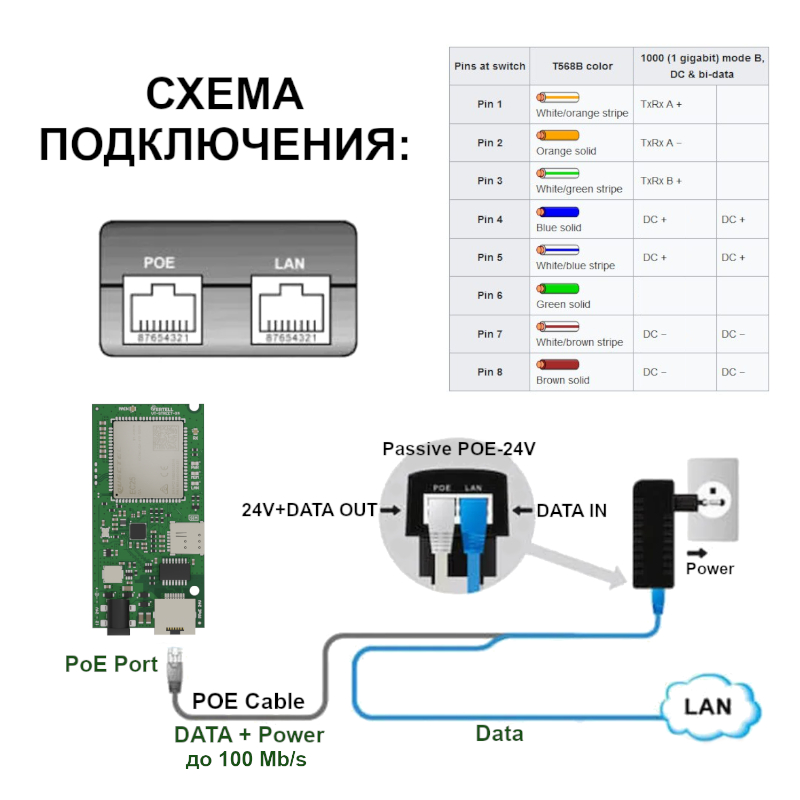

Схема подключения роутера:

Роутер оснащен двумя разъёмами MHF4 (IPEX4) для подключения внешних антенн. При использовании антенны с технологией MIMO подключаются оба разъема. Разъём MAIN подключается к разъёму вертикальной поляризации антенны, разъём RX – к разъёму горизонтальной поляризации антенны. При подключении антенны с одним выводом подключается разъём MAIN.

Для стабильной работы рекомендуется использовать витую пару из качественного медного кабеля с сечением жилы AWG 24. Расшивка разъёма витой пары допускается по стандарту T568A или T568В (прямой обжим c обеих сторон).

Подача питания на роутер производится двумя способами на выбор:

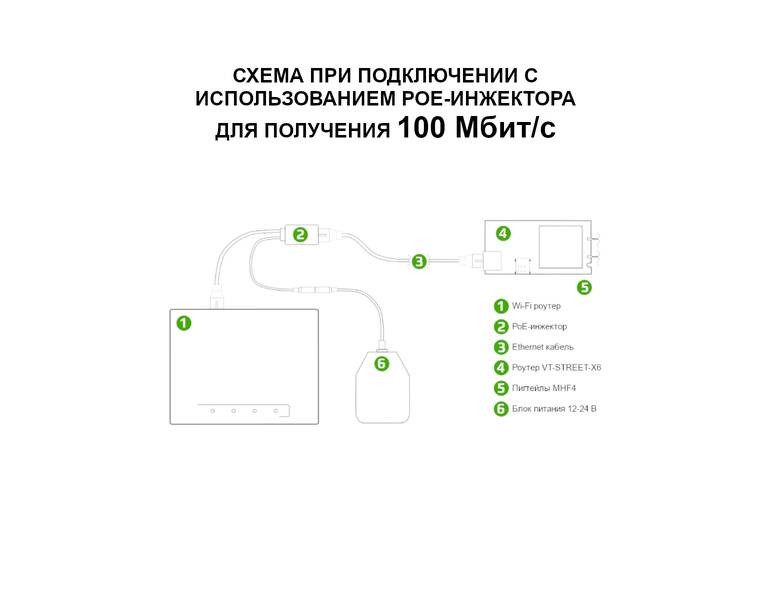

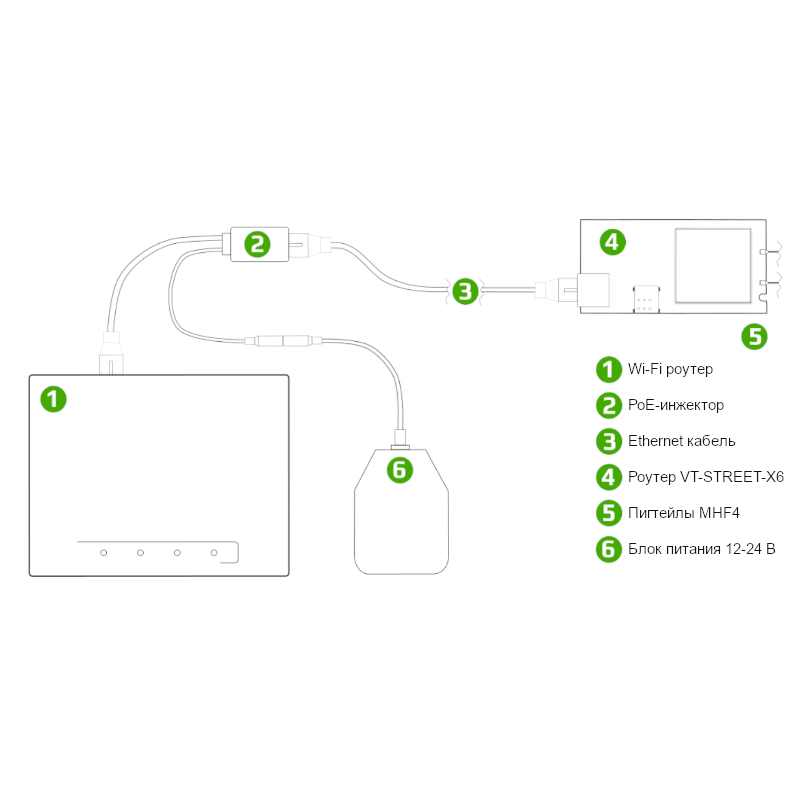

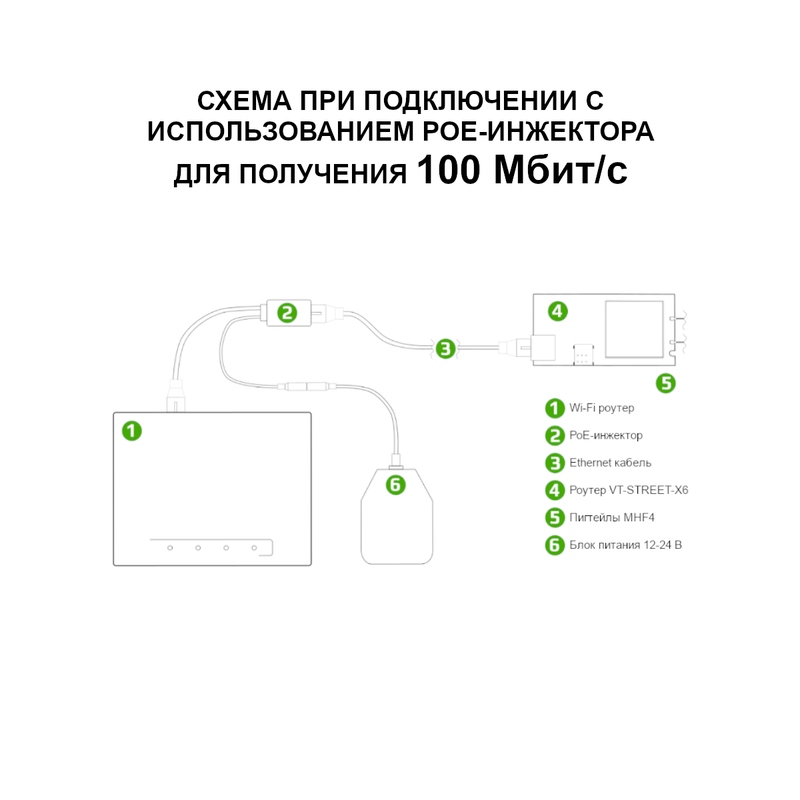

1. До 100 Мбит/с. Подключение роутера VT-STREET-X6 к коммутатору, ПК или домашнему роутеру производится патч-кордом из витой пары через пассивный PoE-инжектор (поз. 2) совместно с подачей напряжения на роутер с помощью блока питания 12 – 24 V (поз.6). При длине трассы до 30 м можно использовать блок питания 12 V. При больших длинах патч-корда (свыше 30 м) рекомендуется использовать блоки питания с напряжением от 15 до 24 V в соответствии с длиной кабельной трассы.

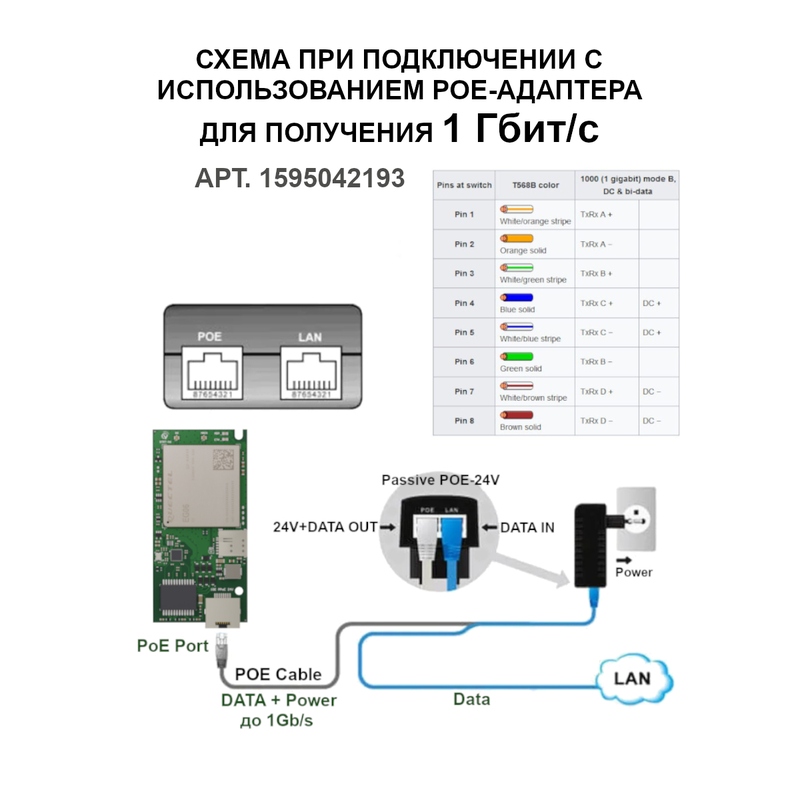

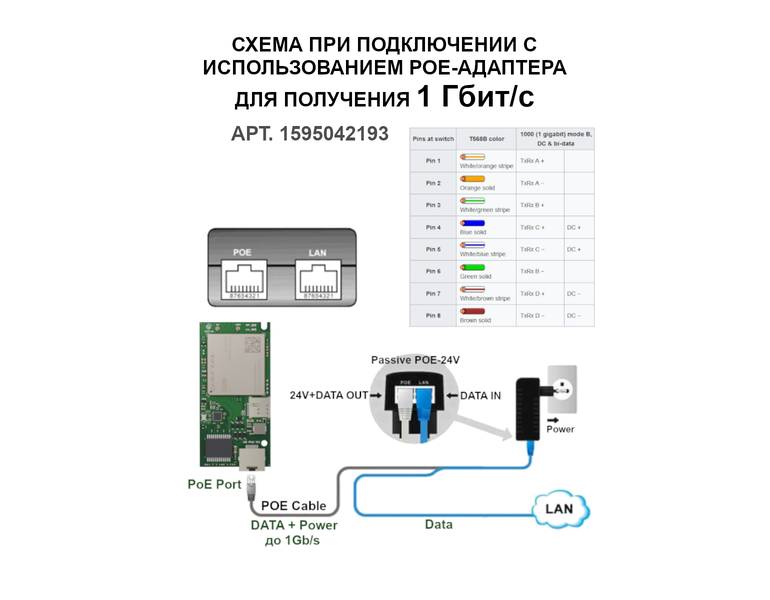

2. До 1 Гбит/с. Подключение роутера VT-STREET-X6 к коммутатору, ПК или домашнему роутеру осуществляется с помощью патч-корда из витой пары через Passive PoE-адаптер 220/24V. PoE-адаптер рекомендуется размещать внутри помещения для обеспечения стабильной и безопасной работы оборудования.

ВНИМАНИЕ! Не подключайте VT-STREET-X6 напрямую к PoE-коммутатору 48V. Это приведёт к поломке роутера. Используйте понижающий переходник 48/24V 24V Passive PoE – 48V Active PoE.

Технические особенности роутера:

• Возможность передачи данных между антенной и клиентским оборудованием на расстояние до 100 м по витой паре.
• Понятная настройка через WEB-интерфейс. Возможность сброса настроек до заводских.
• Технология подачи питания и данных по одному кабелю Passive PoE 12 – 24 В.
• Компактный размер роутера – 93x45х12 мм.
• Поддержка агрегации до 2-х несущих частот.
• Возможность использования SIM-карты любого оператора и тарифа.
• Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 40°C по паспорту.
• Стандартизация кабельных соединителей, отсутствие винтовых разъёмов.
• Совместимость с антеннами и боксами российских производителей, таких как АНТЭКС, VARIUS, KROKS, VERTELL.

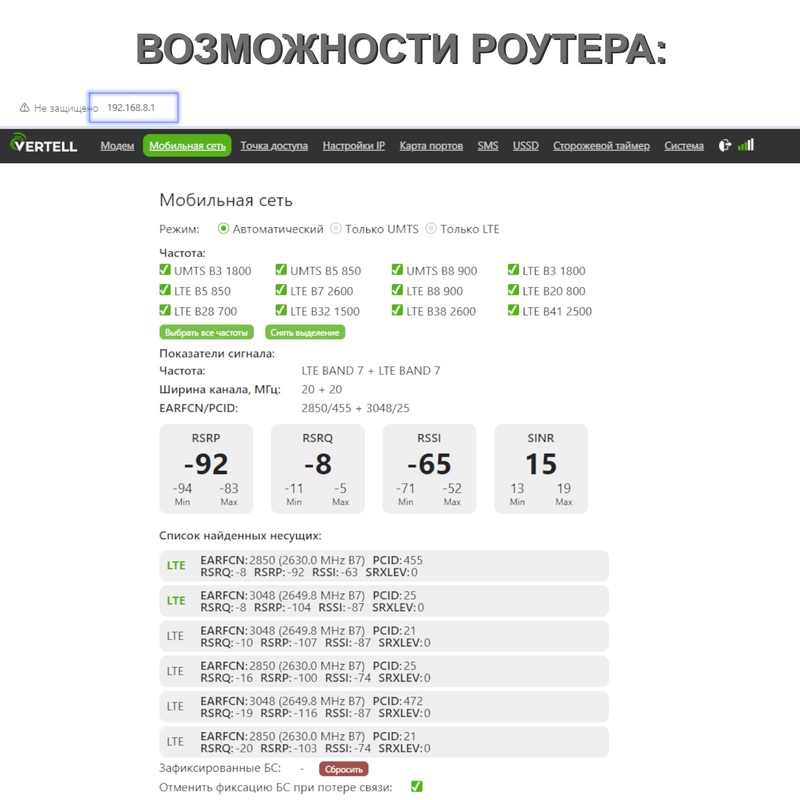

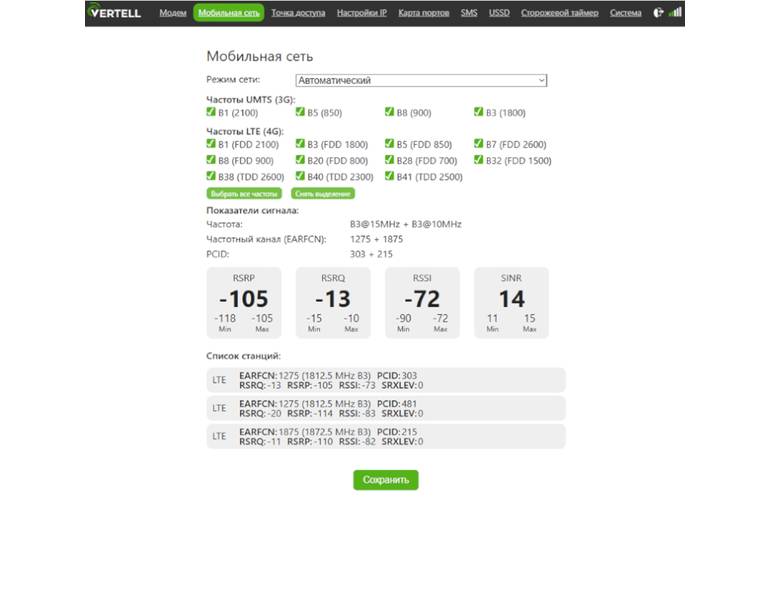

Настройка и управление:

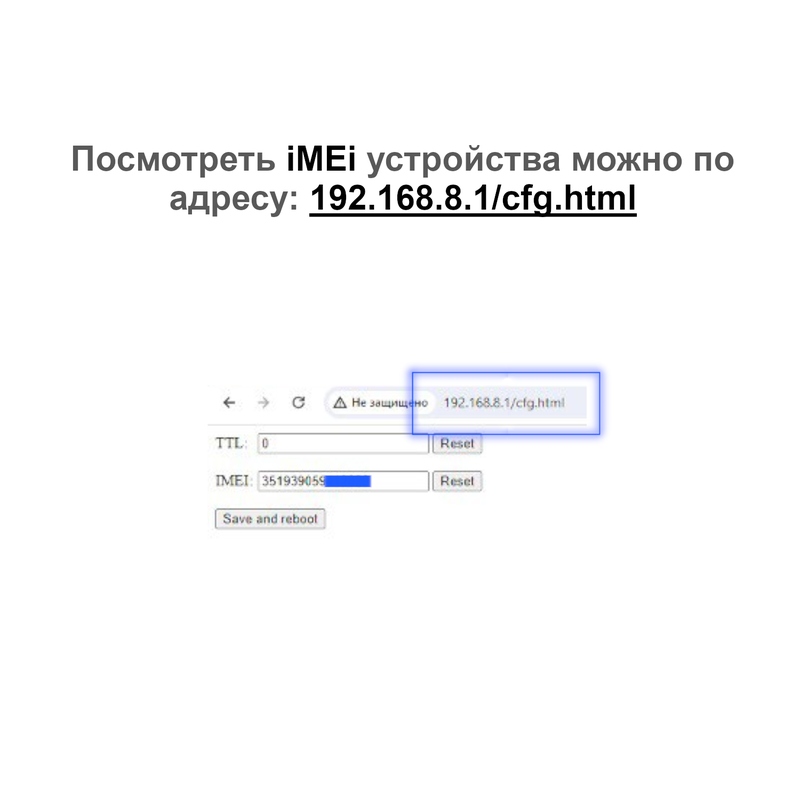

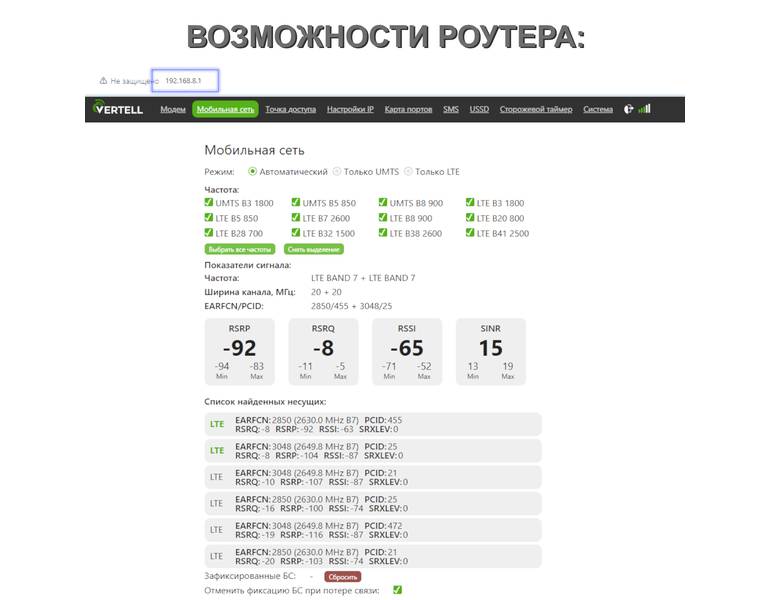

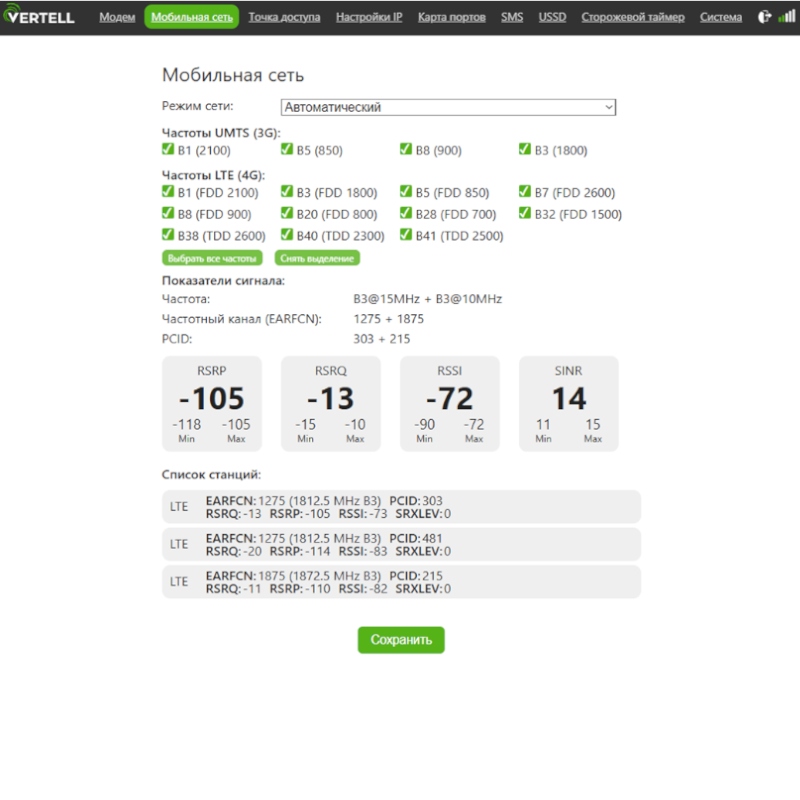

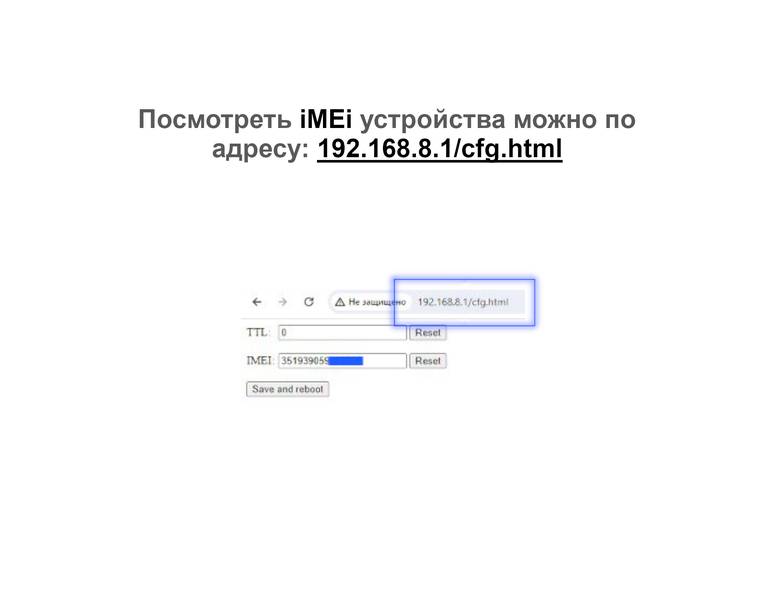

Настройка и управление роутером осуществляется через собственный удобный WEB-интерфейс на русском языке при использовании браузера телефона или компьютера по адресу 192.168.8.1. Роутер работает без дополнительных драйверов на ОС Windows 7, 10, 11 и Linux, Mac OS.

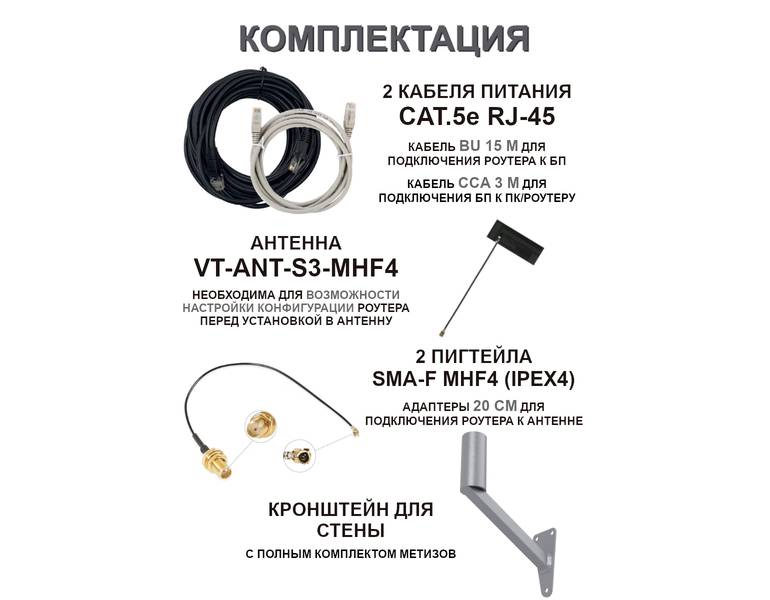

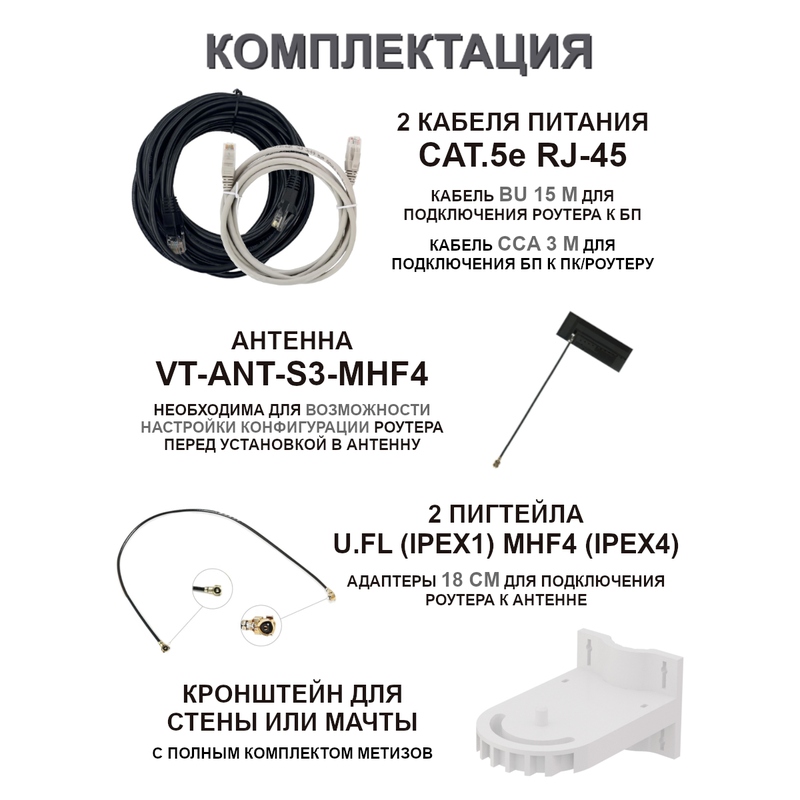

В комплект входит 1 антенна VT-ANT-S3-MHF4 для возможности предварительной настройки роутера без установки в антенну.

Функционал устройства позволяет:

• Выбирать режим работы сети (LTE, UMTS) и задавать рабочий диапазон (band), что особенно полезно при большом количестве доступных частот и позволяет подключаться к частоте с наилучшей скоростью.
• Использовать сторожевой таймер (Watchdog) для автоматической перезагрузки модема, что помогает избежать зависаний. Эта функция особенно актуальна при удалённой эксплуатации, когда отсутствует возможность физического доступа к оборудованию.
• Гибко настраивать сеть благодаря дополнительным возможностям, включая: перенаправление портов, изменение IP-адреса, отправку SMS-сообщений и USSD-команд, фиксацию TTL и другие функции.
